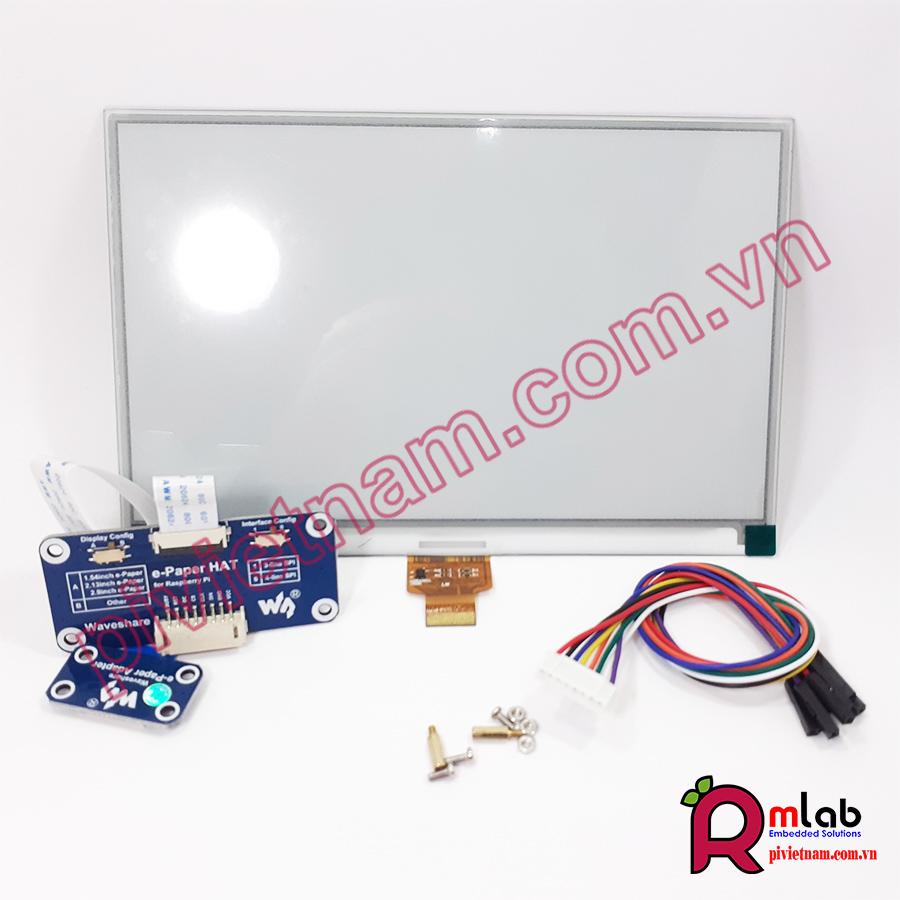

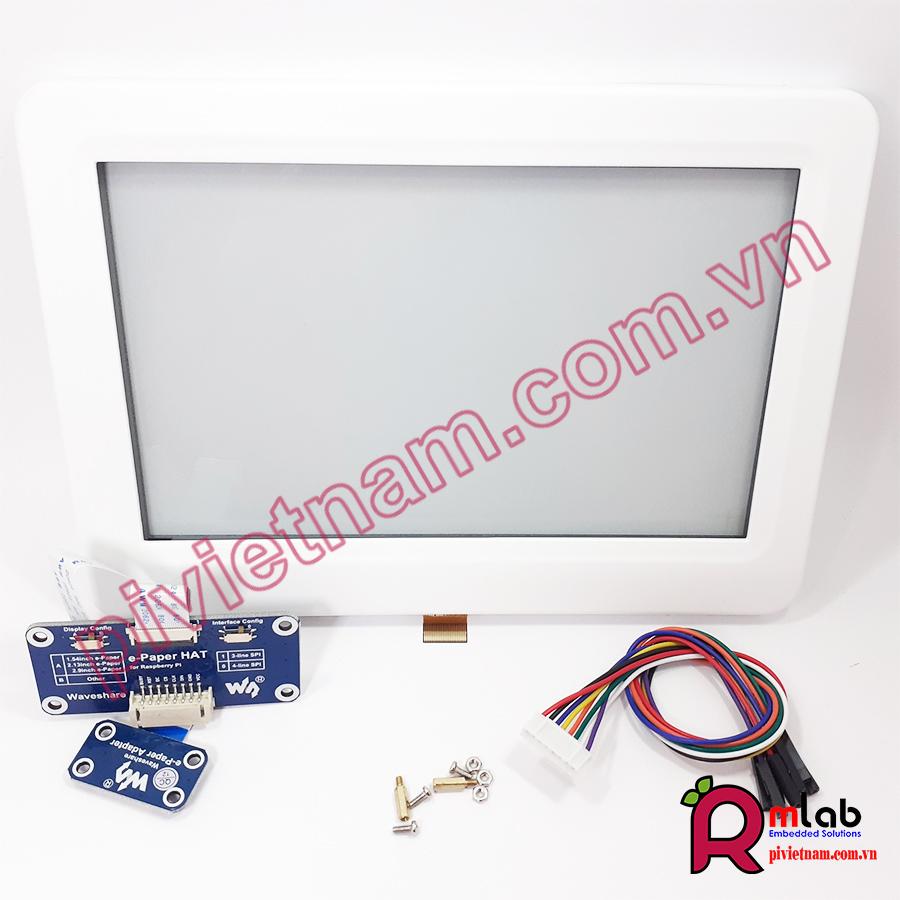

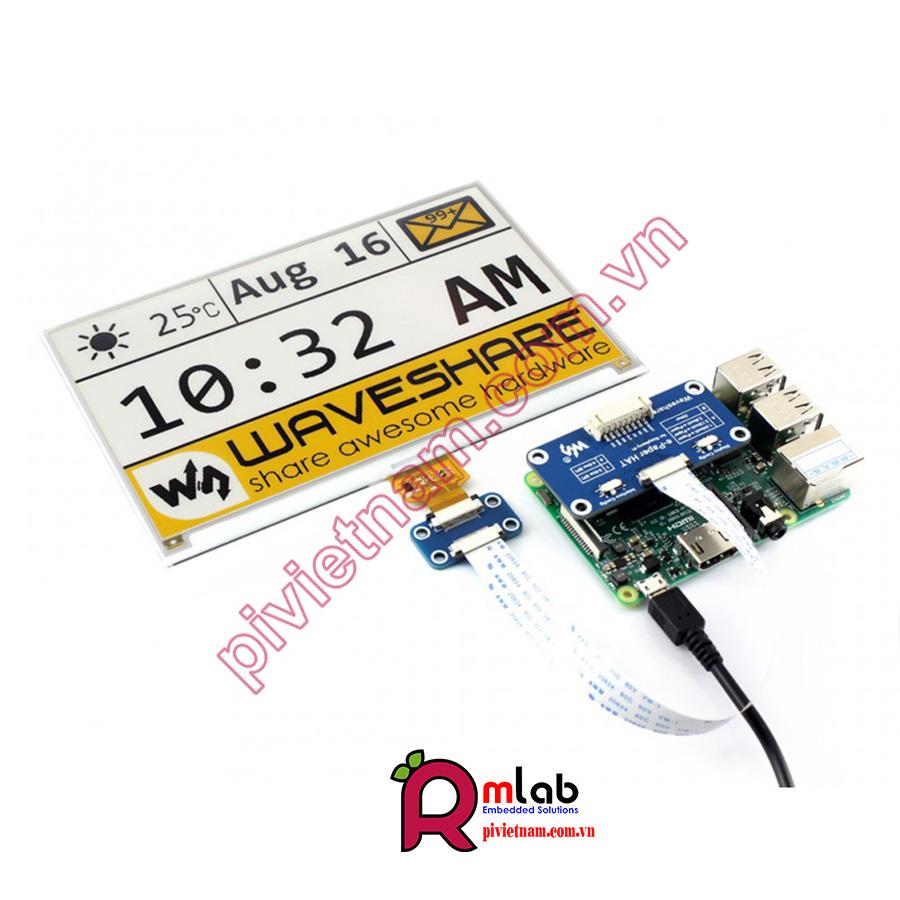

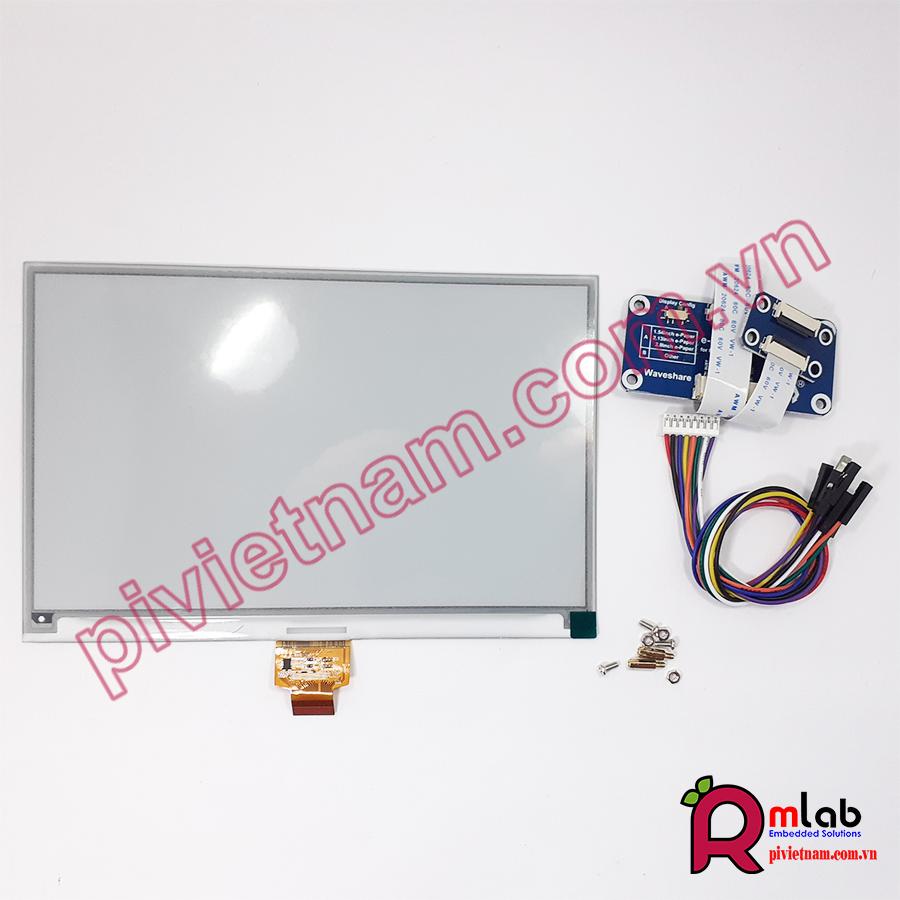

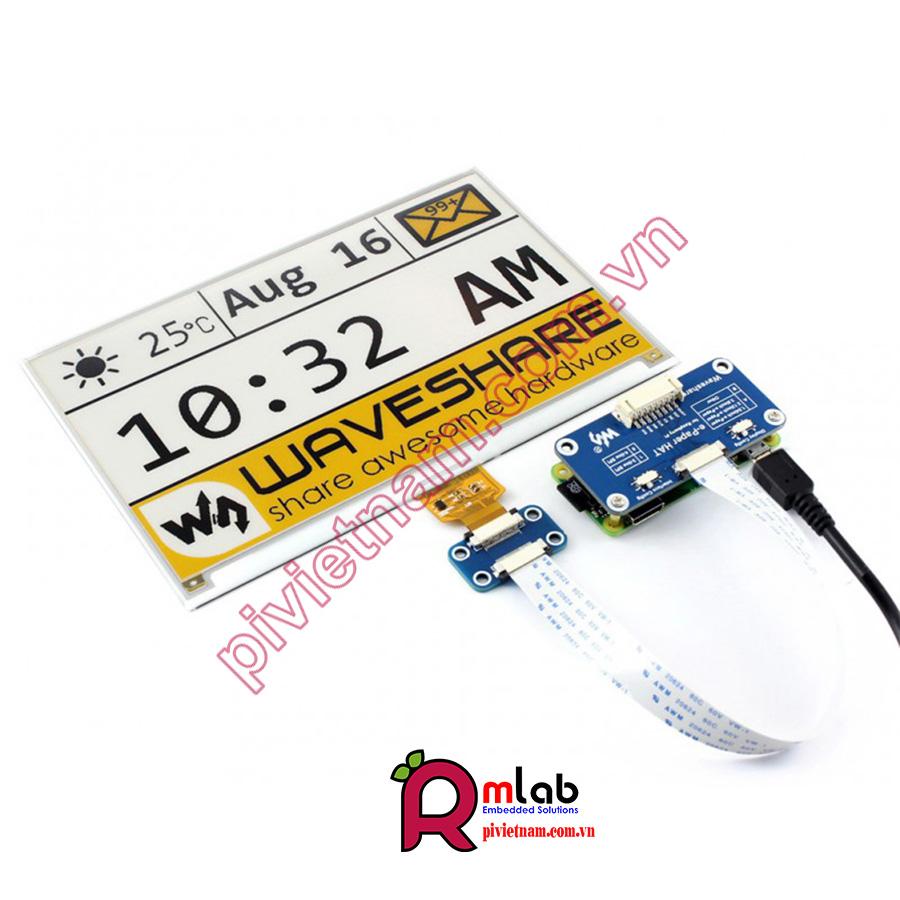

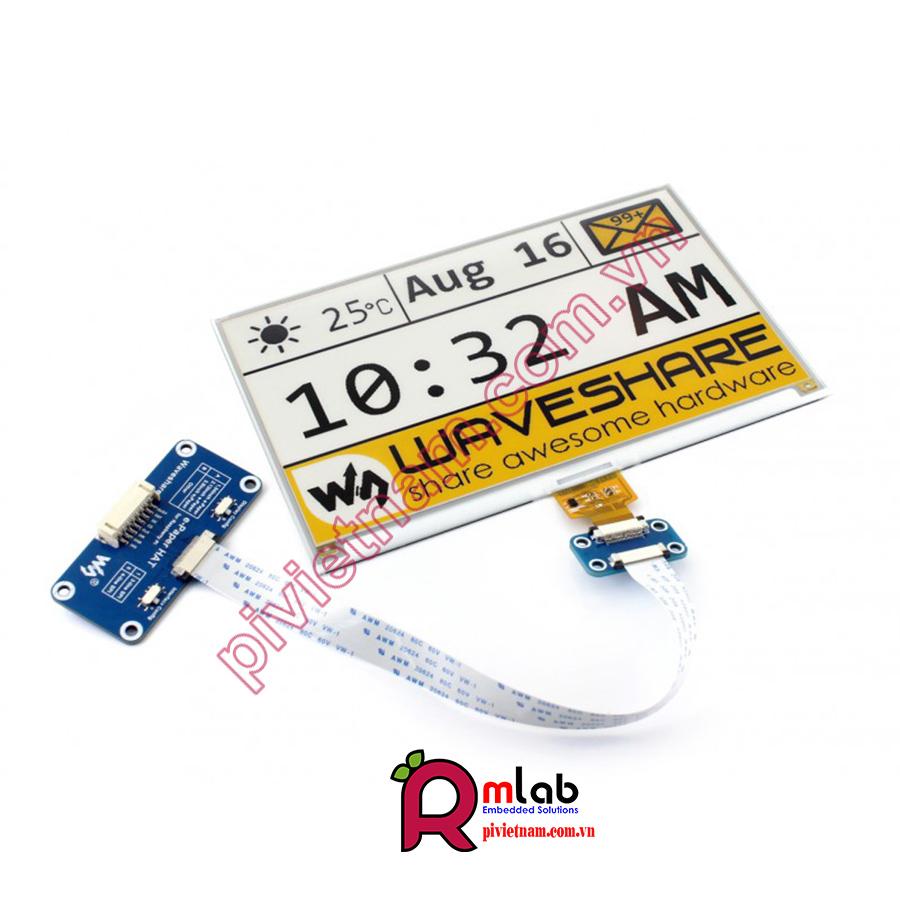

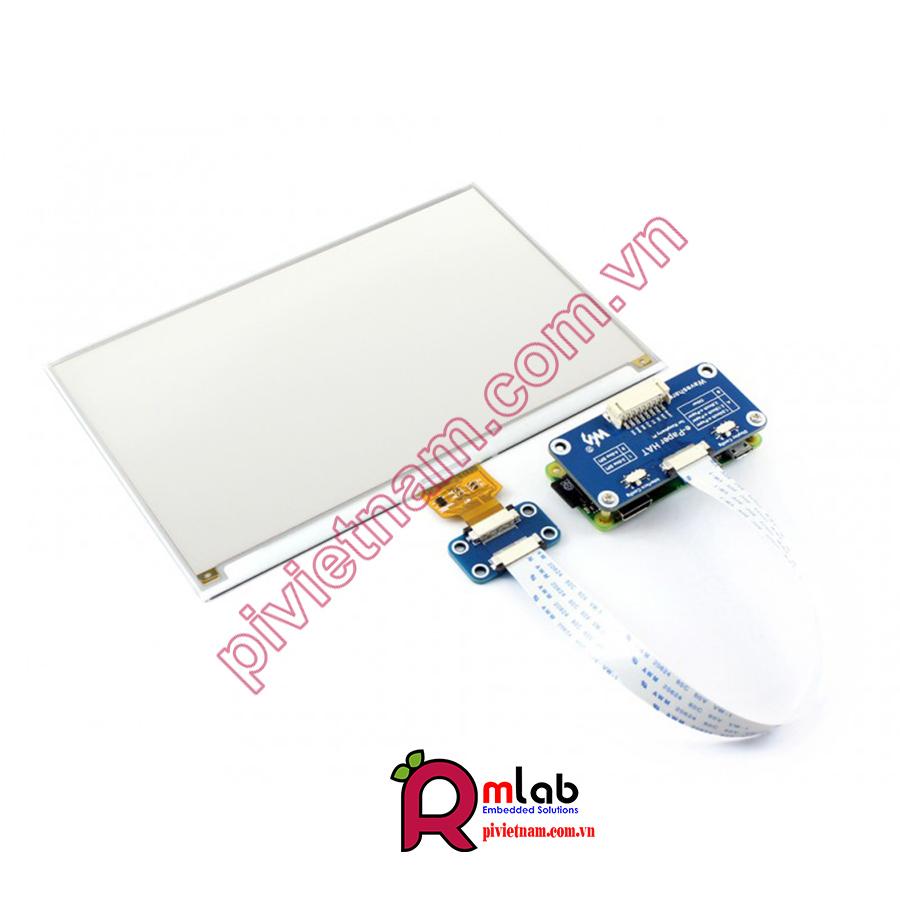

640x384, 7.5inch E-Ink display HAT for Raspberry Pi, yellow/black/white three-color, SPI interface
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua tại MLAB tại link: (link đặt hàng)

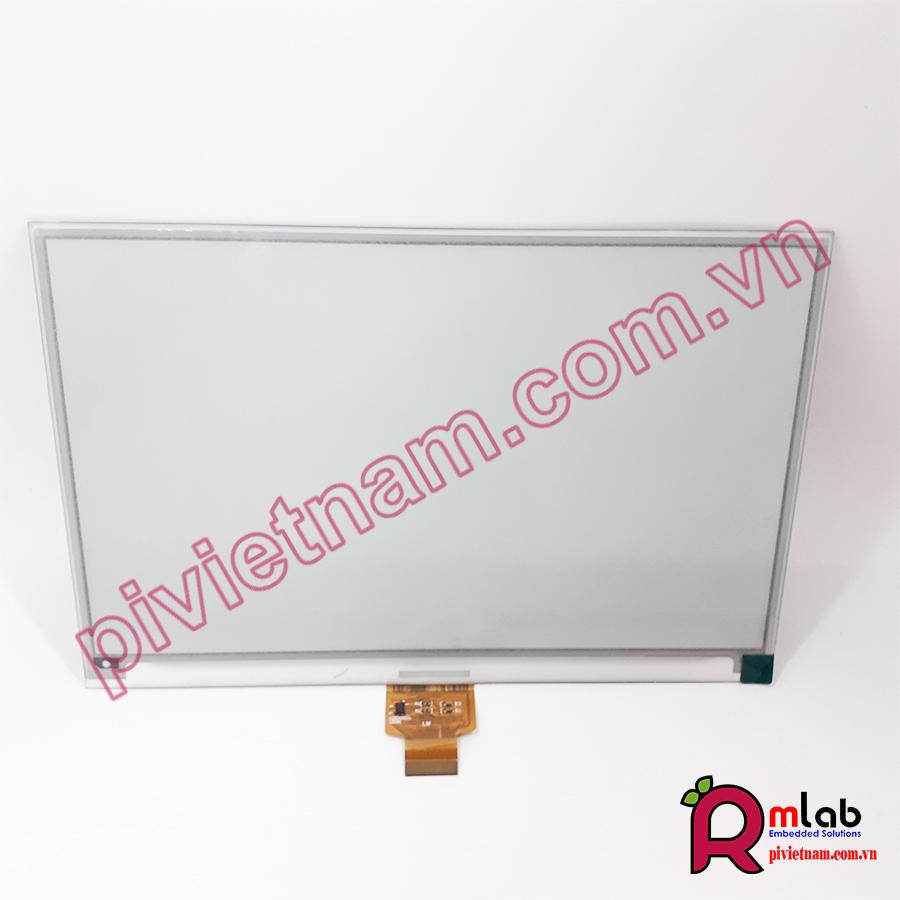

E-paper 7.5inch, 640x384 HAT cho Raspberry Pi với bộ điều khiển nhúng, giao tiếp qua giao diện SPI, hỗ trợ màu sắc hiển thị như : vàng, đen và trắng.
Do những ưu điểm như tiêu thụ điện năng cực thấp, góc nhìn rộng, hiển thị rõ ràng mà không cần điện, đây là một lựa chọn lý tưởng cho các ứng dụng như nhãn kệ, dụng cụ công nghiệp, v.v.
ĐẶC ĐIỂM, TÍNH NĂNG
+ Không đèn nền, hiển thị nội dung sau cùng trong thời gian dài ngay cả khi mất điện.
+ Tiêu thụ năng lượng thấp, khi làm mới nội dung mới cần cung cấp điện
+ Chân cắm mở rộng 40PIN GPIO tiêu chuẩn như trên Raspberry Pi, hỗ trợ các dòng máy tính nhúng như Raspberry Pi, Jetson Nano
+ Giao diện SPI, kết nối với các bo mạch như Raspberry / Arduino / Nucleo, v.v.
+ Tiêu đề mở rộng Raspberry Pi 40PIN GPIO tiêu chuẩn, hỗ trợ bo mạch Raspberry Pi, Jetson Nano
+ Giao diện SPI, để kết nối với các bảng điều khiển khác như Raspberry / Arduino / Nucleo, v.v.
+ Bộ chuyển đổi điện áp trên mạch tương thích với MCU 3,3V / 5V
THÔNG SỐ KỸ THUẬT
+ Điện áp hoạt động : 3.3V~5V
+ Interface : SPI
+ Kích thước bên ngoài : 170.2mm × 111.2mm
+ Kích thước hiển thị : 163.2mm × 97.92mm
+ Dot pitch: 0.255 × 0.255
+ Độ phân giải : 640 × 384
+ Màu sắc hiển thị : yellow, black, white
+ Mức xám : 2
+ Full refresh time : 16s
+ Refresh power: 38mW(typ.)
+ Standby power: <0.017mW
+ Góc trông : >170°

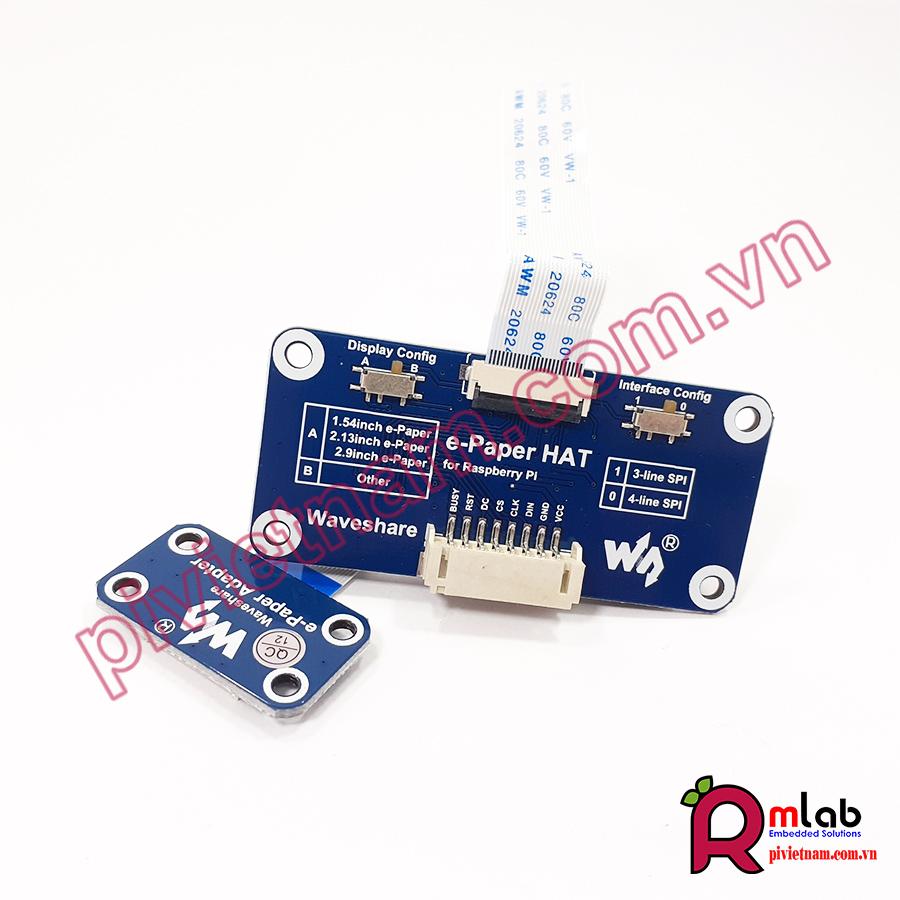

SƠ ĐỒ KẾT NỐI
SYMBOL | DESCRIPTION |
---|---|
VCC | 3.3V~5V |
GND | Ground |
DIN | SPI MOSI pin |
CLK | SPI SCK pin |
CS | SPI chip selection, low active |
DC | Data/Command selection (high for data, low for command) |
RST | External reset, low active |
BUSY | Busy status output, low active |
