e-Paper Panel Driver HAT Waveshare

e-Paper Panel Driver HAT Waveshare (Bảo hành 6 tháng)

  • H1-MH014
  • Waveshare
280,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn VAT cho khách hàng, đơn vị có nhu cầu

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi và RS232/RS485 to Ethernet : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM


+ Đây là một bảng điều khiển dùng chung cho các tấm raw E-Paper, được dùng để điều khiển các e-Paper giao diện SPI đến từ Waveshare


ĐẶC ĐIỂM, TÍNH NĂNG

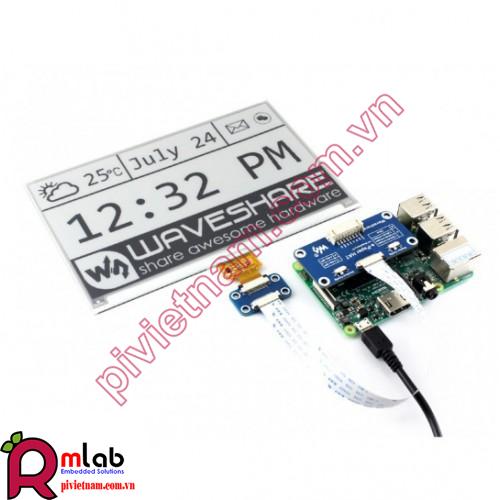

+ Kết nối tương thích với các dòng Raspberry Pi 2B/ 3B/ 3B+/ Zero/ Zero W ( Co thể cắm trực tiếp)

+ Giao diện SPI cho việc kết nối với các bảng điều khiển như Raspberry / Arduino/ Nucleo ...

+ Đi kèm với các tài nguyên phát triển và hướng dẫn sử dụng ( Ví dụ cho Raspberry Pi/ Arduino/ STM32)


THÔNG SỐ KỸ THUẬT


Operating voltage: 3.3V

+ Interface: 3-wire SPI, 4-wire SPI

+ Outline dimension: 65mm × 30.2mm

+ Mounting hole size: 3.0mm

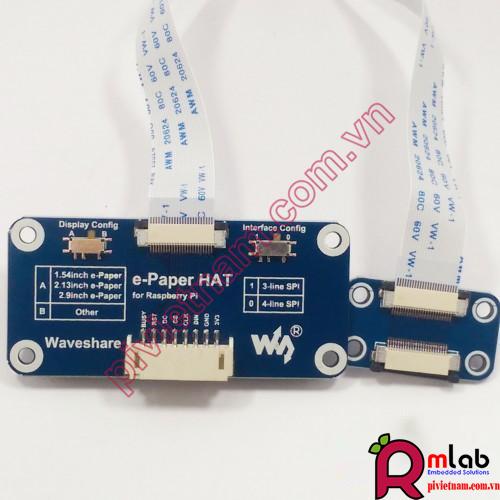

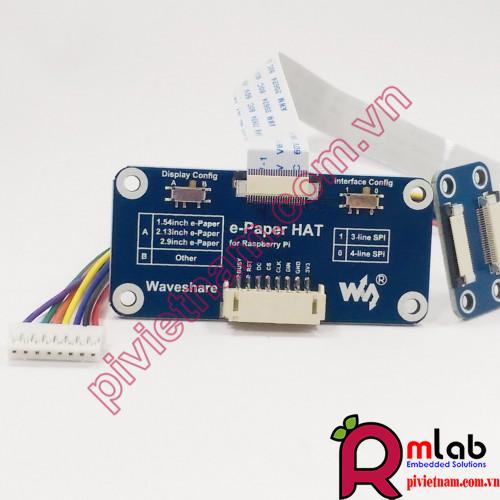

GIAO DIỆN KẾT NỐI


SYMBOLDESCRIPTION
VCC3.3V
GNDGround
DINSPI MOSI pin
CLKSPI SCK pin
CSSPI chip selection, low active
DCData/Command selection (high for data, low for command)
RSTExternal reset, low active
BUSYBusy status output, low active

KÍCH THƯỚC


7.5inch e-Paper HAT dimensions


TÀI LIỆU THAM KHẢO


Wiki : www.waveshare.com/wiki/e-Paper_Driver_HAT
