Màn hình e-Paper 2.9 inch (B) Waveshare

Màn hình e-Paper 2.9 inch (B) Waveshare (Bảo hành 1 năm)

  • E1-MH012
  • Waveshare
430,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn VAT cho khách hàng, đơn vị có nhu cầu

Bảo hành 1 năm
  • Bảo hành 1 năm

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi và RS232/RS485 to Ethernet : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM

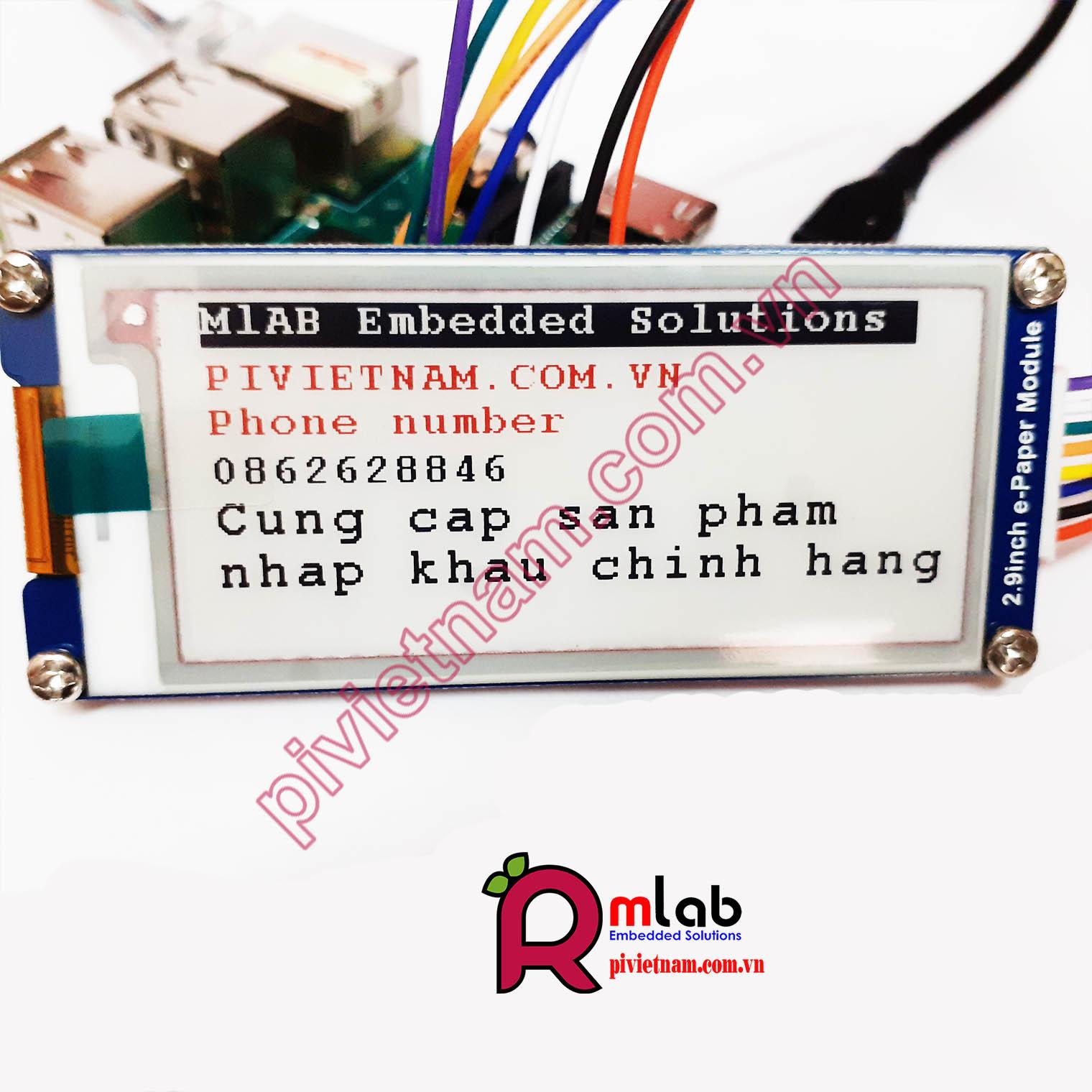

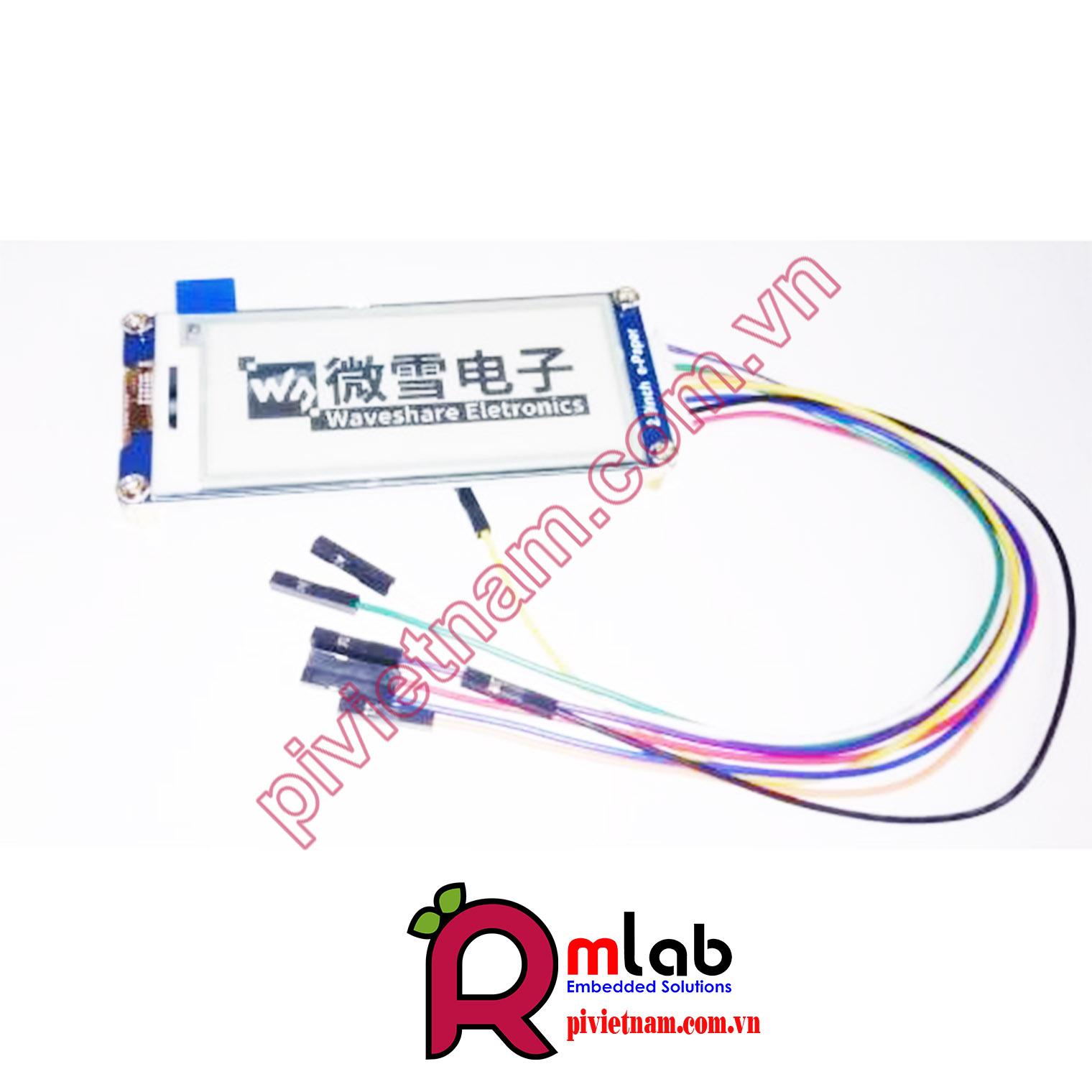

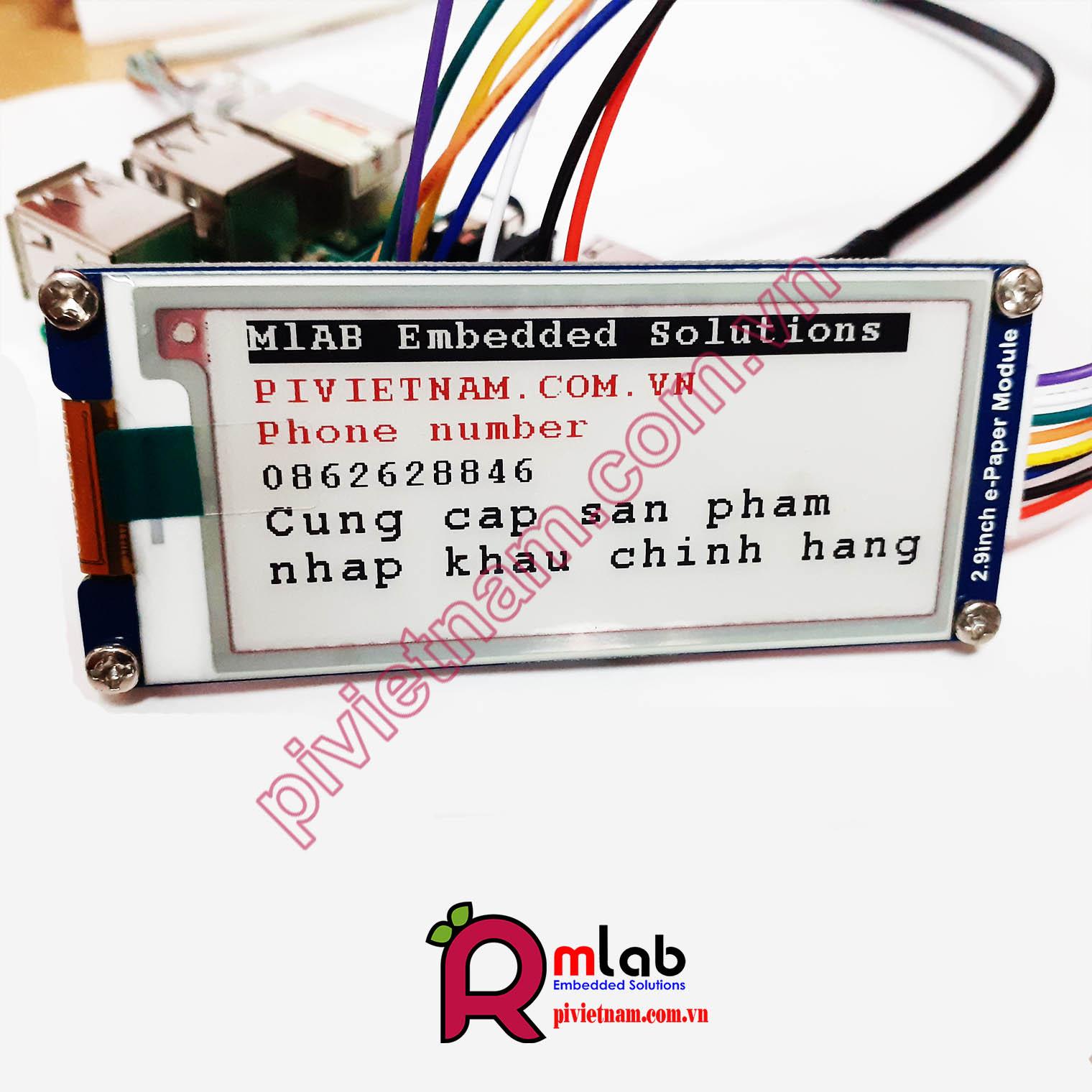

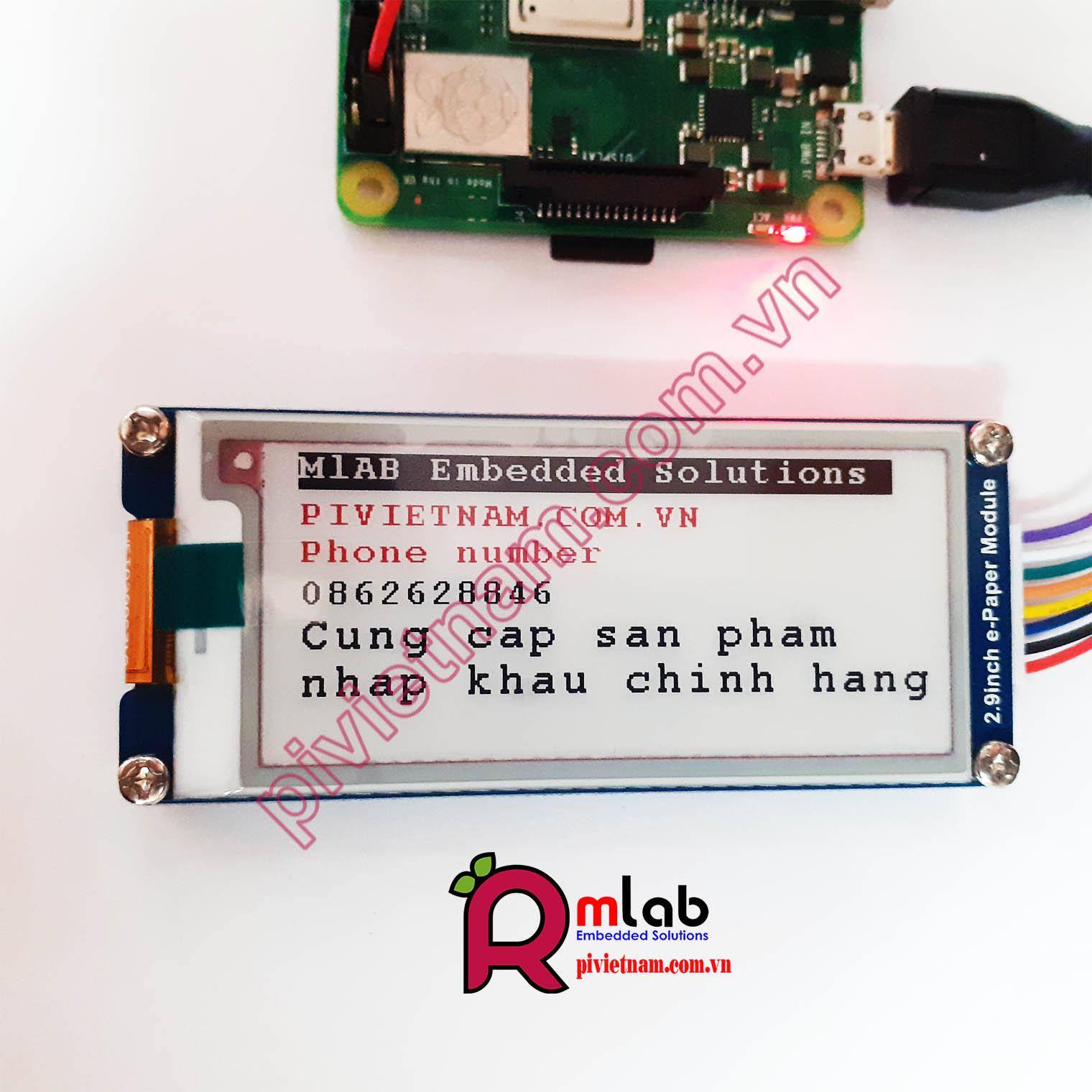

Màn hình e-Paper 2.9 inch(B) , độ phân giải 296x128 pixel.

Kết nối với vi điều khiển nhúng qua kết nối SPI.

Với các ưu điểm : tiêu thụ điện thấp, góc trông rộng, hiệu ứng tuyệt vời dưới ánh sáng mặt trời, màn hình e-Paper là sự lựa chọn tuyệt vời cho các ứng dụng - nhãn mác, dụng cụ công nghiệp, ...


ĐẶC ĐIỂM, TÍNH NĂNG


+ Không đèn nền, giữ hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn.

+ Tiêu thụ điện năng cực thấp, về cơ bản điện năng chỉ sử dụng trong việc refresh thiết bị.

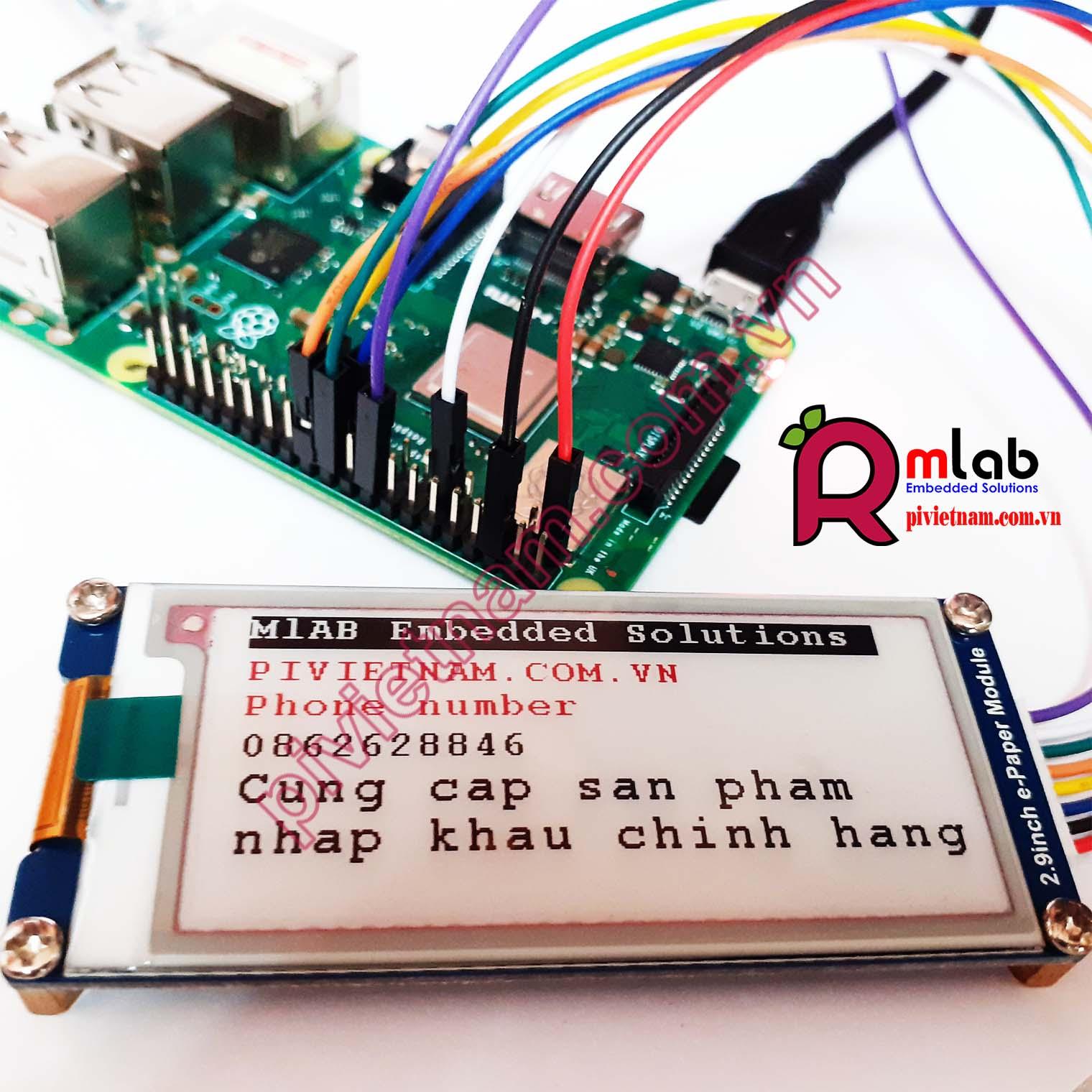

+ Giao diện kết nối SPI, có thể kết nối với các board điều khiển như : Raspberry Pi/Arduino/Nucleo, ....


THÔNG SỐ KỸ THUẬT


+ Điện áp hoạt động : 3.3V

+ Giao diện kết nối : 3-wire SPI, 4-wire SPI

+ Kích thước ngoài : 89.5mm × 38mm

+ Kích thước màn hình : 66.89mm × 29.05mm

+ Dot pitch: 0.138 × 0.138

+ Độ phân giải : 296 × 128

+ Màu sắc hiển thị : black, white, red

+ Công suất Refresh : 26.4mW

+ Công suất dự phòng : <0.017mW

+ Góc trông : > 170 độ

Giao diện ghép nối

SYMBOLDESCRIPTION
VCC3.3V
GNDGround
DINSPI MOSI pin
CLKSPI SCK pin
CSSPI chip selection, low active
DCData/Command selection (high for data, low for command)
RSTExternal reset, low active
BUSYBusy status output, low active

Tài liệu hướng dẫn

Hướng dẫn kỹ thuật của Waveshare : 2.9inch e-Paper Module (B)
