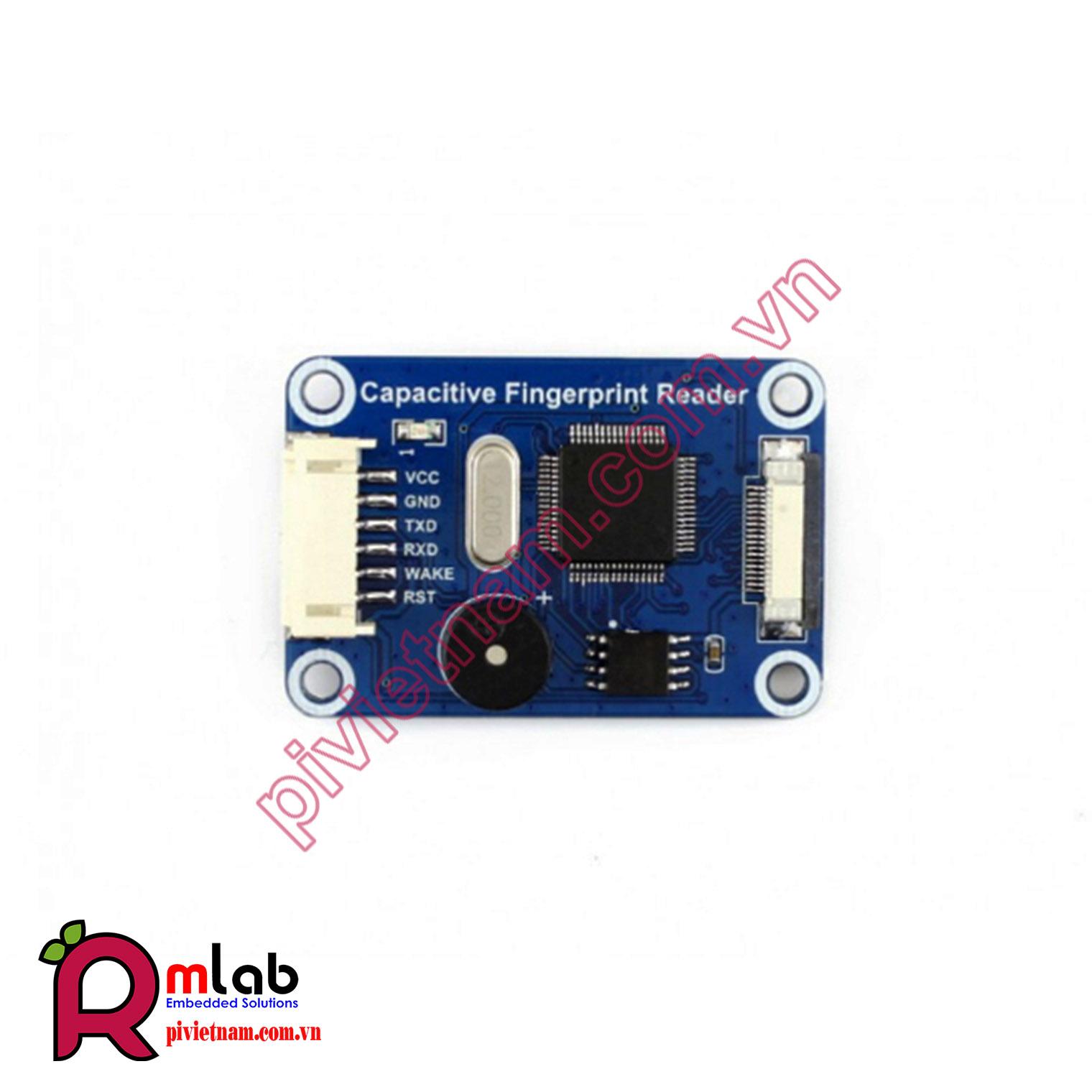

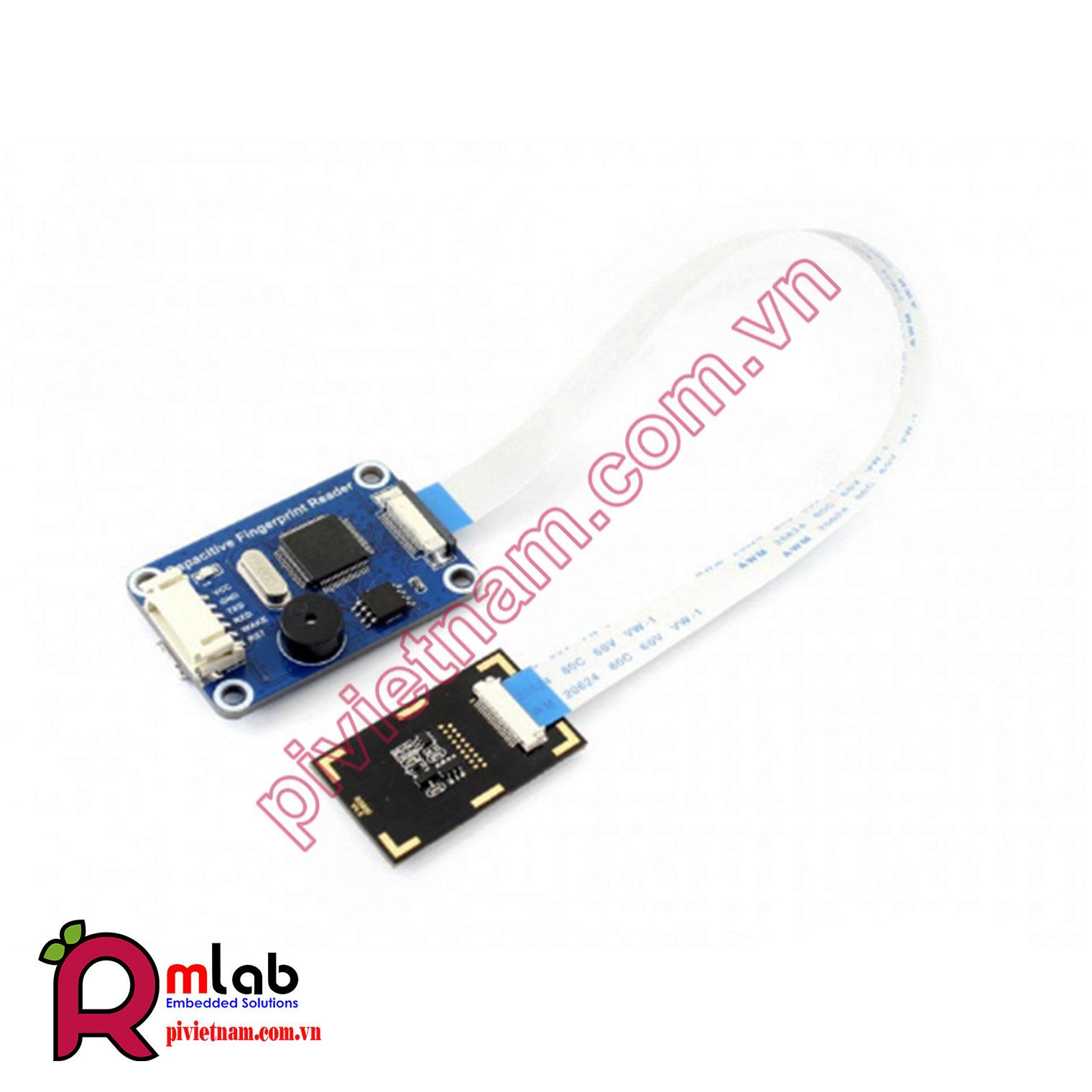

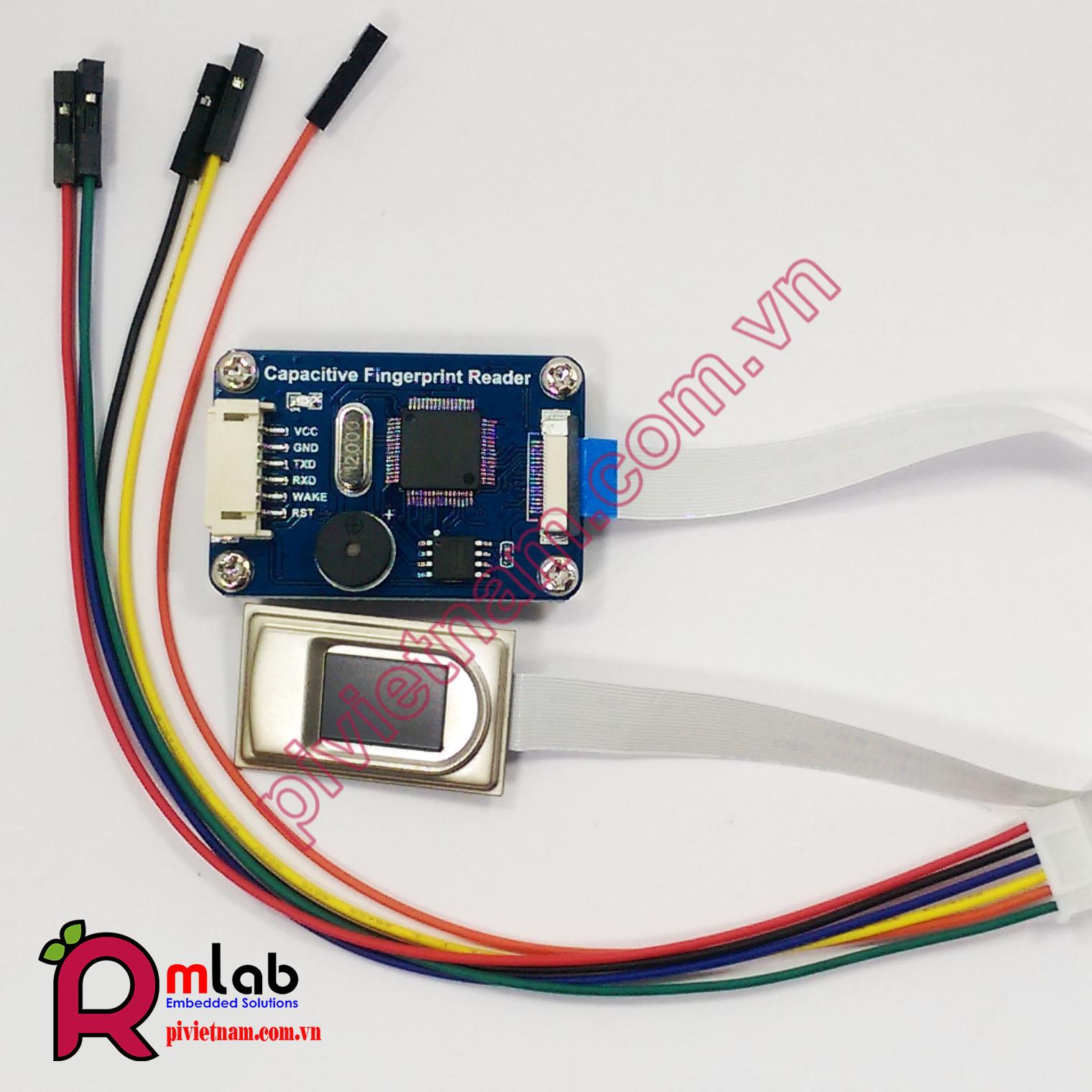

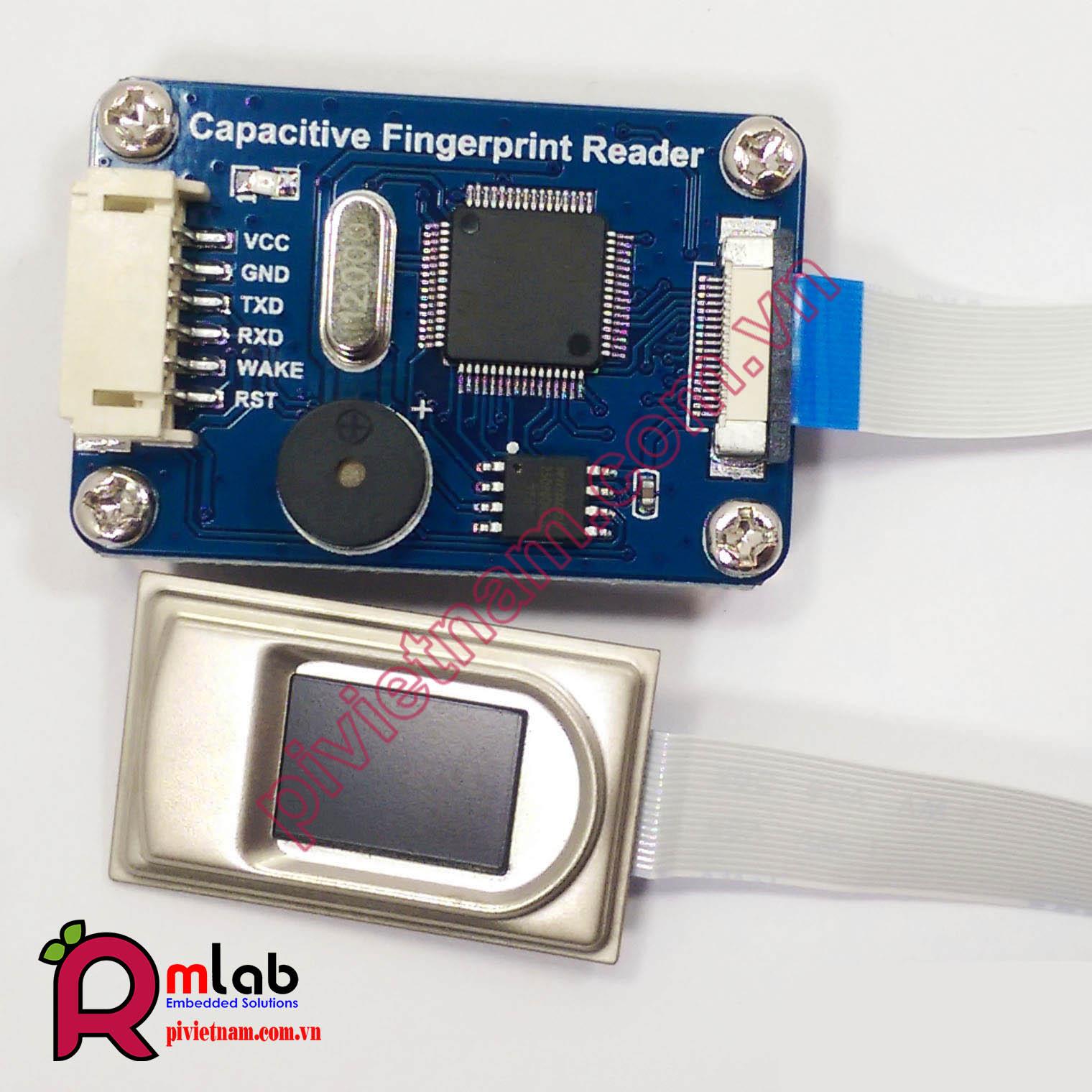

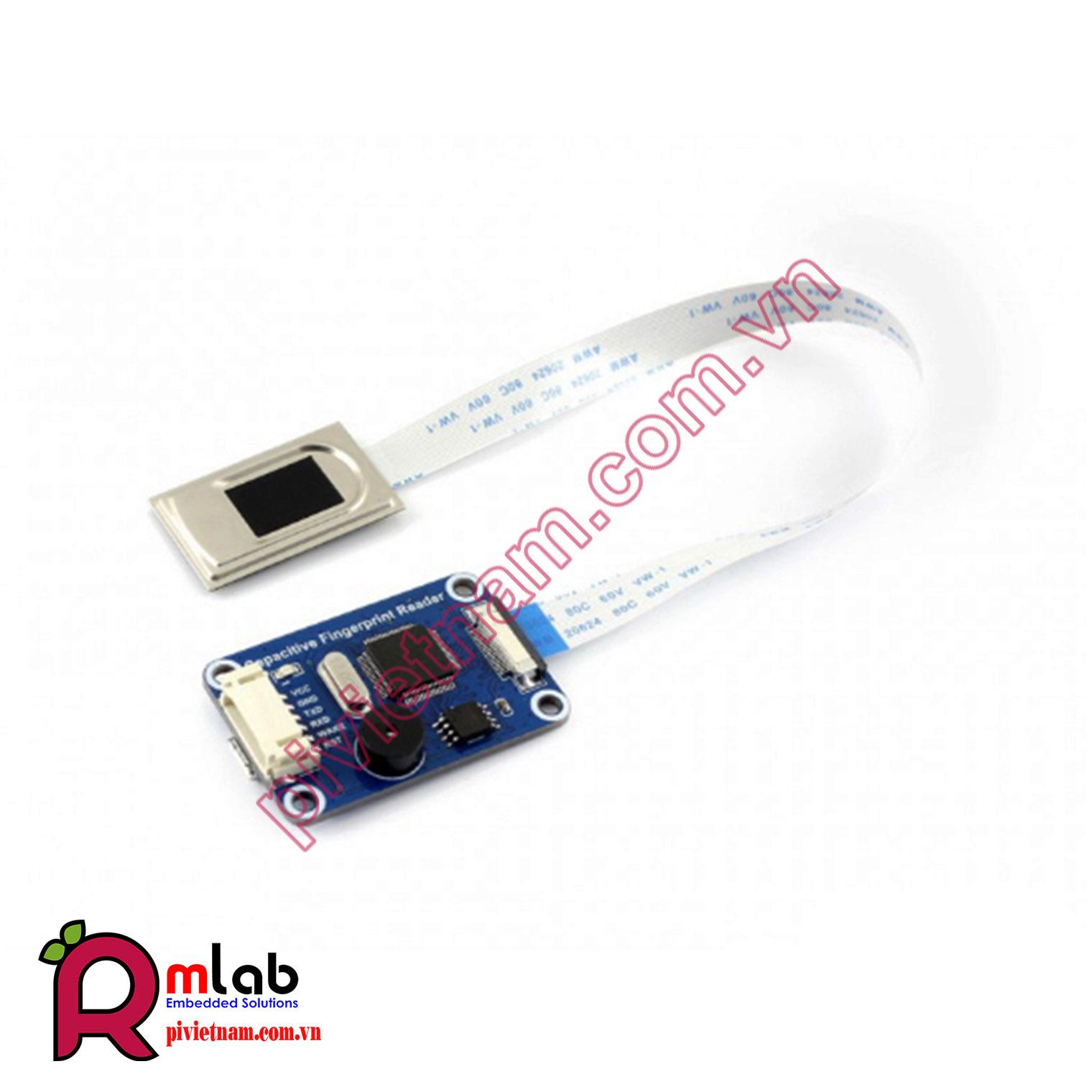

Cảm biến vân tay điện dung, bộ xử lý số STM32F105, tích hợp thuật toán xác định vân tay, cảm biến bán dẫn









Giới thiệu chung


+ Cảm biến vân tay điện dung là một module vân tay tiêu chuẩn , được thiết kế cho người phát triển ứng dụng, cho phép xác định dấu vân tay một cách nhanh chóng và ổn định.

+ Cảm biến vân tay điện dung là một module thể hiện được sự đơn giản và thông minh. Sử dụng bộ xử lý số tốc độ cao STM32F105R8, tích hợp thuật toán thương mại xác định vân tay có độ bảo mật cao và cảm biến bán dẫn tiên tiến.

+ Module cung cấp các chức năng như fingerprint enrolling, image processing, feature finding, template generating and storing, fingerprint matching and searching, …


Đặc điểm


+ Bộ xử lý số STM32F105R8 thuộc dòng ARM Cortex-M3 32bit , xung nhịp 72MHz, Flash memory 256 Kbytes và SRAM 64 Kbytes.

+ Thuật toán lấy dấu vân tay thương mại, hiệu suất ổn định, xác định nhanh.

+ Độ nhạy cao, chỉ cần chạm nhẹ vào vùng lấy mẫu vân tay mà không cần nhấn.

+ Allows to freely input/output fingerprint images, fingerprint feature file and other fingerprinting actions

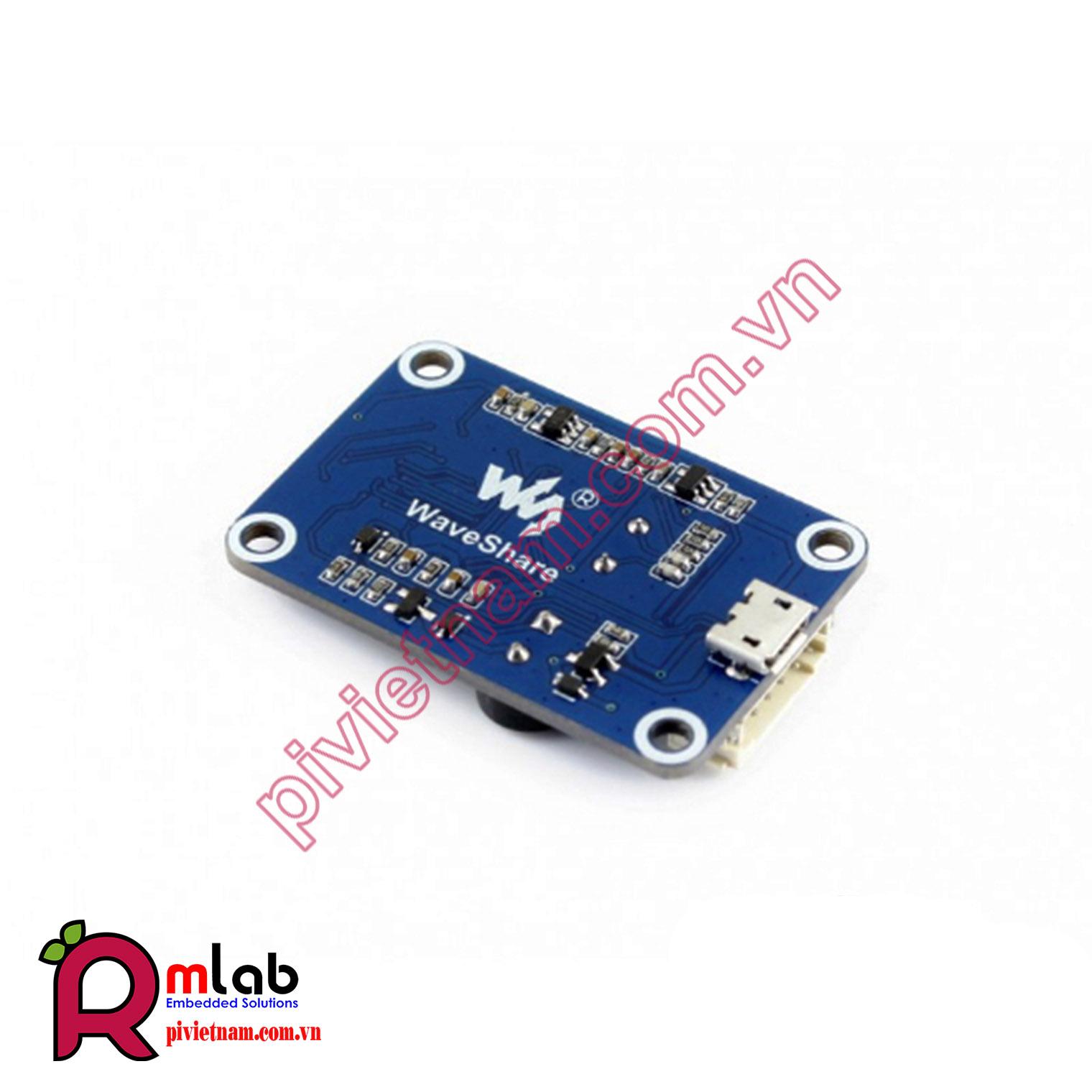

+ Có thể kết nối qua USB hoặc UART

+ Bộ xử lý có thể xác định mức năng lượng thấp và tự động bật chế độ sleep

+ Có khả năng kết nối và phát triển rất linh động (software on PC, development SDK, tools, and examples for Raspberry/Arduino/STM32)


Ứng dụng


+ Fingerprint lock : khóa bằng vân tay

+ Fingerprint safe deposit box : két an toàn bằng vân tay

+ Access control system : Truy cập hệ thống điều khiển

+ Clock in and out : điểm danh


Thông số kỹ thuật


Thông sốGiá trị
Bộ xử lý (CPU) STM32F105

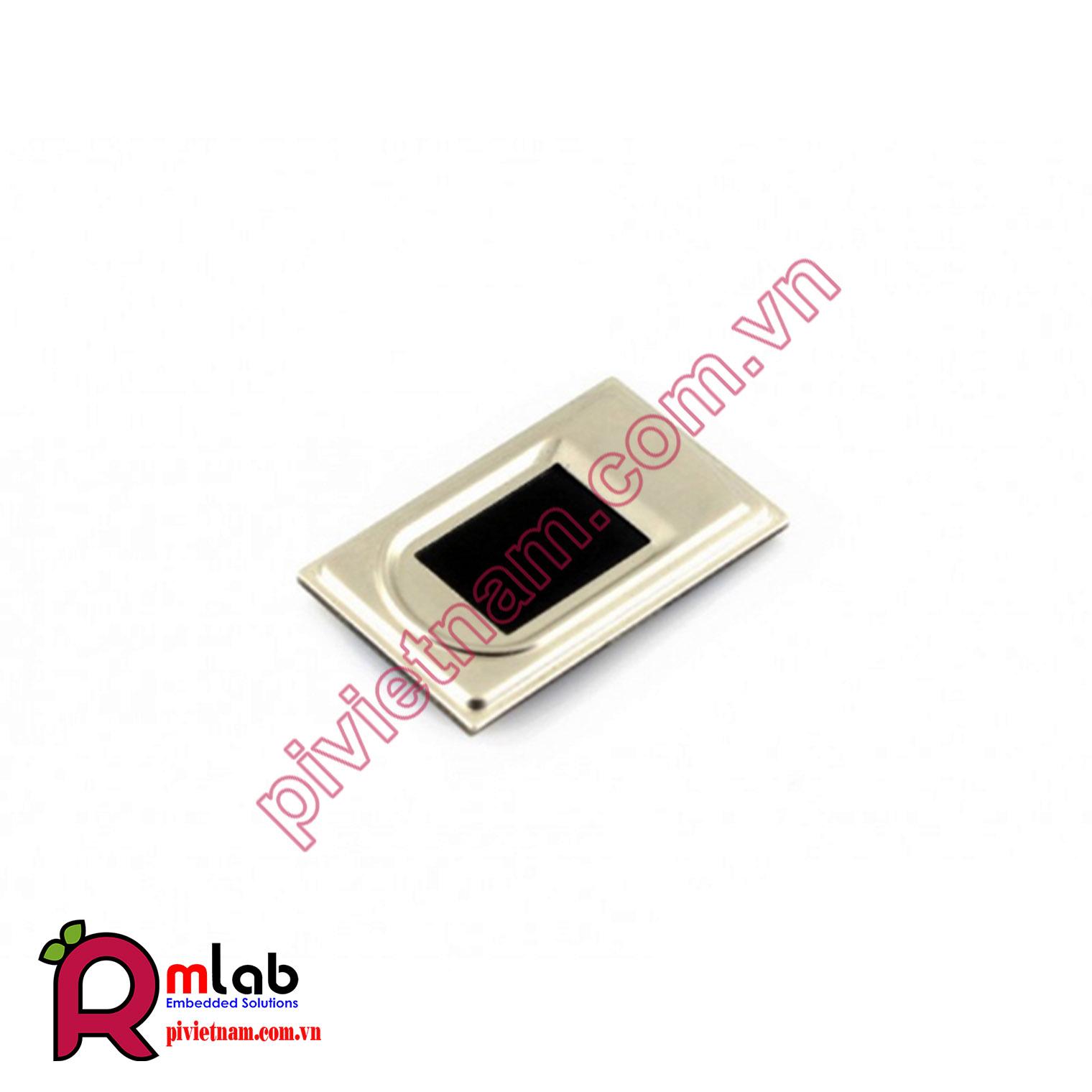

Cảm biếnBán dẫn (điện dung)
Kích thước module (mm)45 x 30
Kích thước cảm biến (mm)33.4 x 20.4
ẢnhDPI 508 (Dots Per Inch : printer dots per inch)
Độ phân giải của ảnh192 x 256
Vùng cảm biến (mm)9.6 x 12.8
Fingerprint capacity4000
Mức độ bảo mậtmức bảo mật từ 0-9, mặc định là 5
Matching time1s
False acceptance rate0.0001%
False rejection rate0.01%
Dynamic current<40mA
Điện áp hoạt động3.3V-5V
Kết nốiUART or USB
Anti-electrostaticaerial discharge: ± 15KV
contact discharge: ± 8KV

Kích thước



Tài liệu tham khảo

PIVIETNAM.COM.VN:

Wiki : www.waveshare.com/wiki/Capacitive_Fingerprint_Reader
