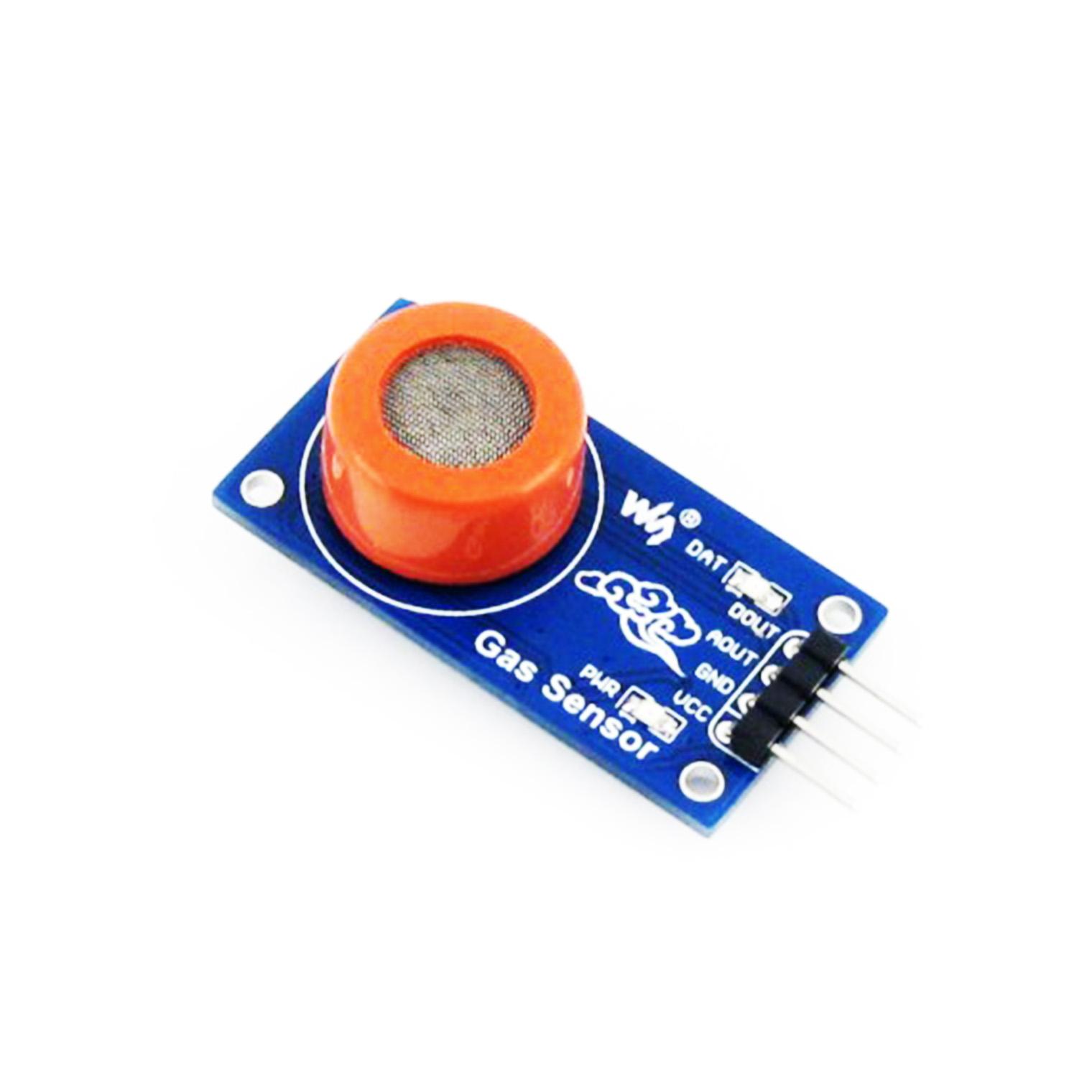

Module cảm biến nồng độ cồn (Waveshare) - MQ - 3 Sensor

Module cảm biến nồng độ cồn (Waveshare) - MQ - 3 Sensor (Bảo hành 3 tháng)

  • A12-CB010
  • Waveshare
150,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong quá suốt trình sử dụng

Xuất hóa đơn GTGT

Bảo hành 3 tháng
  • Bảo hành 3 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846



VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT  VÀ ĐẶT HÀNG TRỰC TIẾP






GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM




Cảm biến nồng độ cồn MQ-3









Giới thiệu chung


+ Nhạy đối với Alcohol, Ethanol

+ Điện áp đầu ra tăng theo sự tăng nồng độ của khí đo

+ Đáp ứng và hồi phục nhanh ( Fast response and recovery)

+ Điều chỉnh được độ nhạy

+ Chỉ thị tín hiệu đầu ra ( Signal output indicator)


Các thông số kỹ thuật


+ Nguồn cấp : 2.5V ~ 5.0V

+ Kích thước : 40.0mm * 21.0mm

+ Kích thước lỗ lắp : 2.0mm


Các ứng dụng


+ Cảnh báo nồng độ cồn khi lái xe

+ Máy thở ( Để kiểm tra nồng độ cồn )


Kết nối với MCU


+ VCC ↔ 2.5V ~ 5.0V

+ GND ↔ power supply ground

+ AOUT ↔ MCU.IO (analog output)

+ DOUT ↔ MCU.IO (digital output)

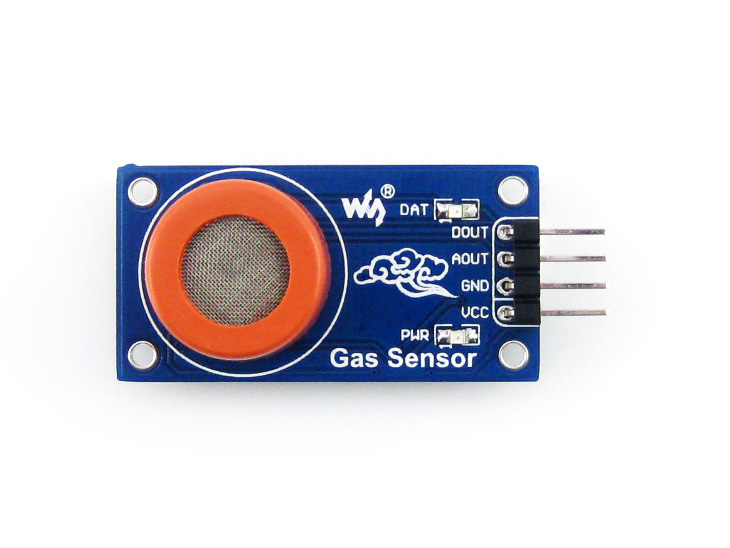

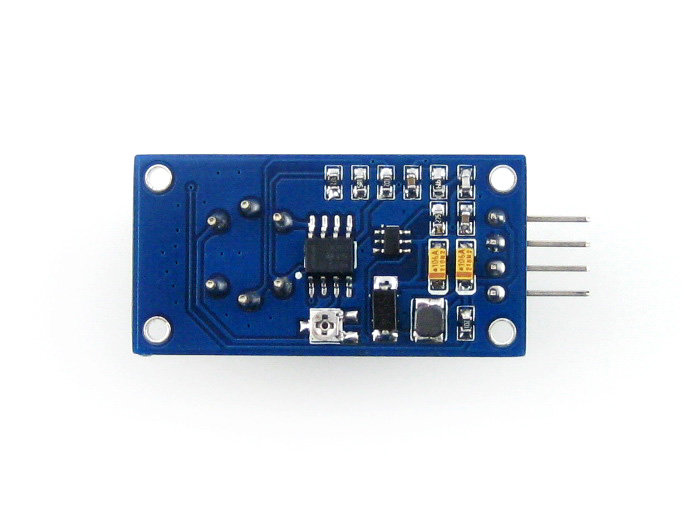

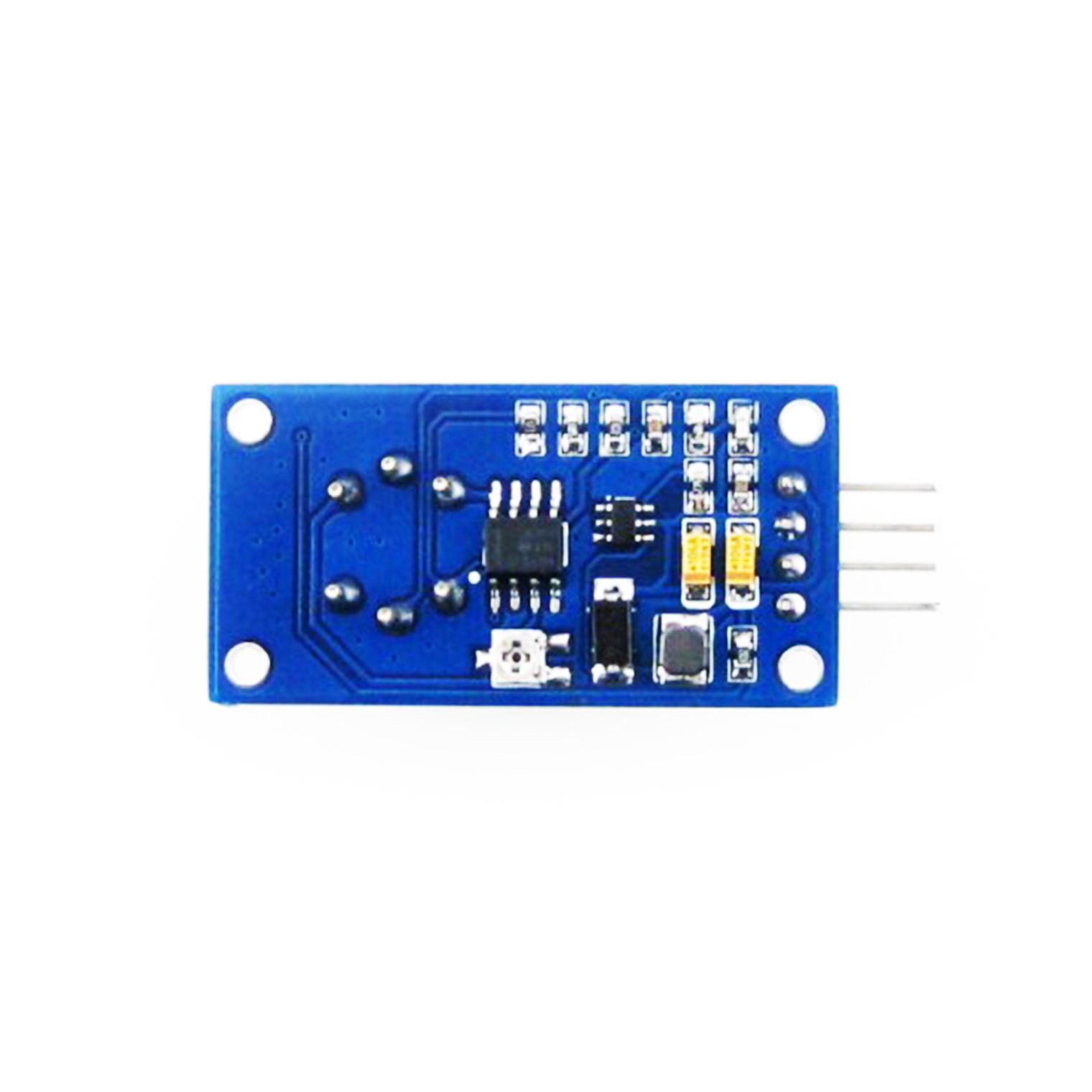

Hình ảnh



Tài liệu tham khảo


Development resources: demo codes, schematic, datasheets, etc.
Wiki: www.waveshare.com/wiki/MQ-3_Gas_Sensor

Hướng dẫn sử dụng module cảm biến nồng độ cồn MQ-3 Tại đây
