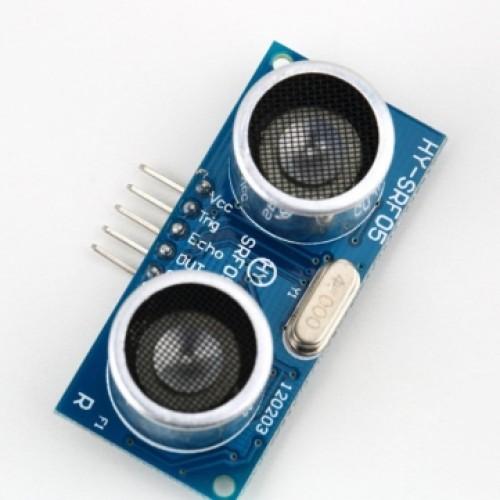

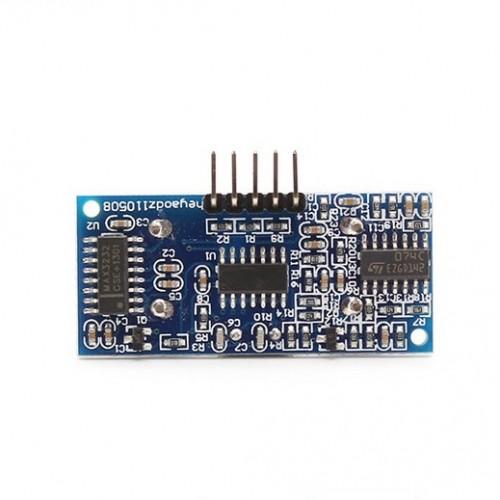

Module cảm biến siêu âm HY-SRF05

Module cảm biến siêu âm HY-SRF05

  • A12-CB024
49,000

Sản phẩm nhập khẩu chính hãng

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn GTGT

HY-SRF05 Module cảm biến siêu âm (Ultrasonic ranging module)

Mô tả sản phẩm :

+ Điện áp làm việc : 5V(DC)

+ Dòng tĩnhv: Ít hơn 2mA.

+ Tín hiệu đầu ra : Tín hiệu tần số điện, mức cao 5V, mức thấp 0V.

+ Góc cảm biến : Không quá 15 độ.

+ Khoảng cách phát hiện : 2cm-450cm.

+ Độ chính xác cao : Lên đến 0.2cm

+ Tín hiệu trigger đầu vào : 10us TTL impulse

+ Tín hiệu echo : Tín hiệu đầu ra TTL PWL

+ Kích thước : 20 x 45 x 15 mm

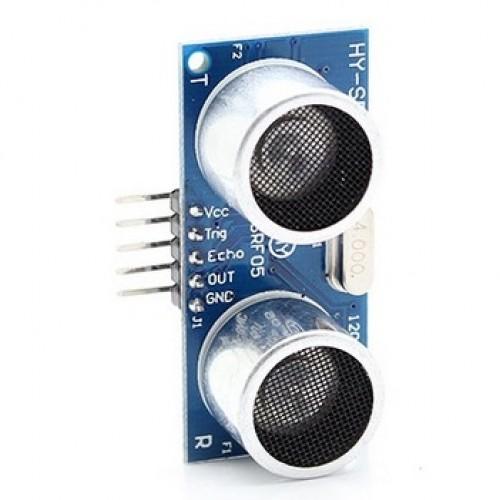

Phương thức kết nối :

1.VCC
2.Trig (T)
3.echo (R)
4.OUT
5.GND

Cách sử dung :

Cung cấp điện áp cho module với mức 5V, đầu ra sẽ là 5V khi có vật trong phạm vi hoặc 0V nếu không có vật. Chân out của module này được dùng làm đầu ra chuyển đổi khi module chống trộm.

Tài liệu tham khảo (Link)

Hướng dẫn sử dụng Module cảm biến siêu âm HY-SRF05  Tại đây
