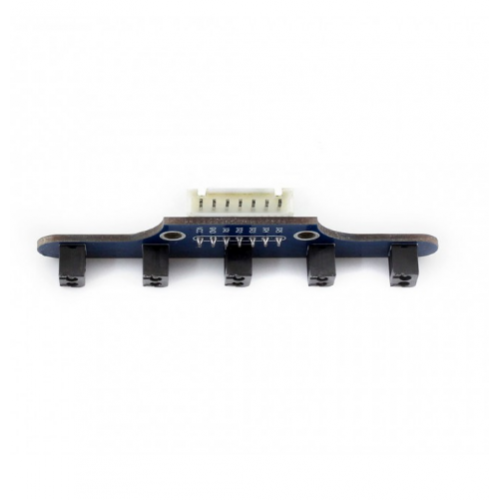

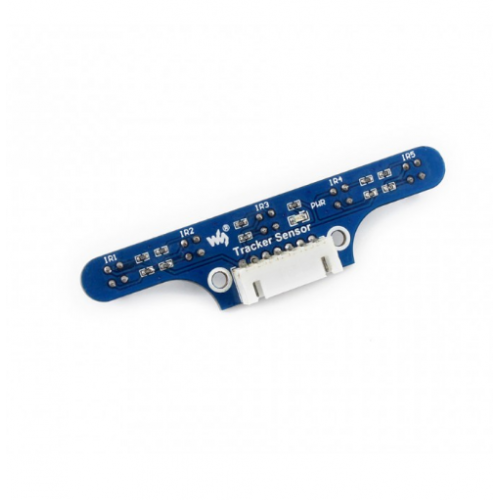

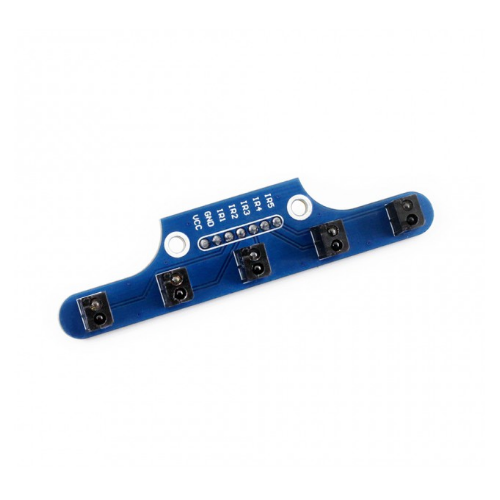

Module dò đường Tracker Sensor, Infrared Line Tracking

Module dò đường Tracker Sensor, Infrared Line Tracking (Bảo hành 1 tháng)

  • Tracker Sensor
  • Waveshare
130,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn GTGT

Bảo hành 1 tháng
  • Bảo hành 1 tháng

Module dò đường Tracker Sensor, theo dõi đường hồng ngoại

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi và RS232/RS485 to Ethernet : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP


 GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM


+ ITR20001/T máy dò hồng ngoại, độ nhạy cao, chống nhiễu, hiệu suất ổn định

+ Đầu ra tương tự độ chính xác cao, kết hợp với thuật toán điều khiển PID, cho phép các đường robot ổn định hơn.

+ Ứng dụng: Giúp robot dò đường đi theo đường kẻ.

ĐẶC ĐIỂM, TÍNH NĂNG

+ Nguồn: 3.3V ~ 5V

+ Kích thước: 78mm × 18mm

+ Khoảng cách máy dò: 16mm

+ Kích thước lỗ gắn : 3mm

+ Phạm vi phát hiện: 1cm ~ 5cm

SƠ ĐỒ KẾT NỐI

+ VCC ↔ 3.3V ~ 5V

+ GND ↔ GND

+ IR1 ↔ MCU.IO (ch1, analog output)

+ IR2 ↔ MCU.IO (ch2, analog output)

+ IR3 ↔ MCU.IO (ch3, analog output)

+ IR4 ↔ MCU.IO (ch4, analog output)

+ IR5 ↔ MCU.IO (ch5, analog output)

KÍCH THƯỚC

Tracker Sensor dimensions

TÀI LIỆU THAM KHẢO

Wiki : www.waveshare.com/wiki/Tracker_Sensor
