Module Relay 3 kênh Raspberry Pi - Waveshare

Module Relay 3 kênh Raspberry Pi - Waveshare (Bảo hành 6 tháng)

  • MLAB00469
  • Waveshare
346,000 Giảm giá27 %
480,000 ₫

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật cho khách hàng trong suốt quá trình sử dụng

Xuất hóa đơn VAT cho khách hàng, đơn vị có nhu cầu

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi và RS232/RS485 to Ethernet : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM


Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Module Relay 3 kênh Raspberry Pi - Waveshare tại MLAB tại link: (link đặt hàng)


Board mạch relay (B) cho Raspberry Pi là một board mạch với 3 kênh relay dùng cho Raspberry Pi. Nó mang lại cho Pi của bạn khả năng điều khiển các sản phẩm điện áp cao như thiết bị gia dụng.


Các đặc điểm


+ Hỗ trợ các dòng Raspberry Pi A+/B+/2B/3B/3B+

+ Các Relay chất lượng cao, điện áp đặt 5A 250V AC or 5A 30V DC

+ Bộ cách ly quang, chống nhiễu từ cao áp

+ Có vỏ gắn trên rãnh tiêu chuẩn

+ Đèn led trên board mạch để chỉ trạng thái relay

+ Chọn chân điều khiển relay, cho phép điều khiển relay bằng các chân tùy chỉnh khác nhau so với các chân mặc định.

+ Giao diện điều khiển đã đặt trước, cho phép làm việc với các bộ điều khiển như PLC.

+ Đi kèm với các tài nguyên phát triển, bao gồm cái ví dụ trong hệ thống dây điện, bcm2835, python, python-chai( Điều khiển qua web) và crontab (công việc định kỳ)


Các thông số kỹ thuật


+ Điện áp nguồn cung cấp : 5V

+ Tín hiệu Trgger : 3.3V/5V

+ Các kênh Relay : 3 kênh

+ Hình thức liên hệ  : SPDT-NO, NC

+ Dòng điện mạch kín : 6mA (cho mỗi kênh)

+ Đầu kết nối : Vít ở khối thiết bị đầu cuối

+ Kích thước : 232 x 72 (mm)

+ Kích thước lỗ gắn : 3.0mm


RPi Relay Board


Raspberry Pi Expansion Board on board resource

1. Raspberry Pi GPIO interface: for connecting Raspberry Pi

2. Relay screw terminal: for connecting target devices

3. Relays

4. Photocoupler: PC817

5. Relay indicator

+ LED on: relay NC is opened, NO is closed

+ LED off: relay NC is closed, NO is opened

6. Power indicator

7. Relay control jumper

+ Short the jumper: control the relays by default I/Os used in the example code

+ Open the jumper: control the relays by custom I/Os through jumper wires


Hình ảnh

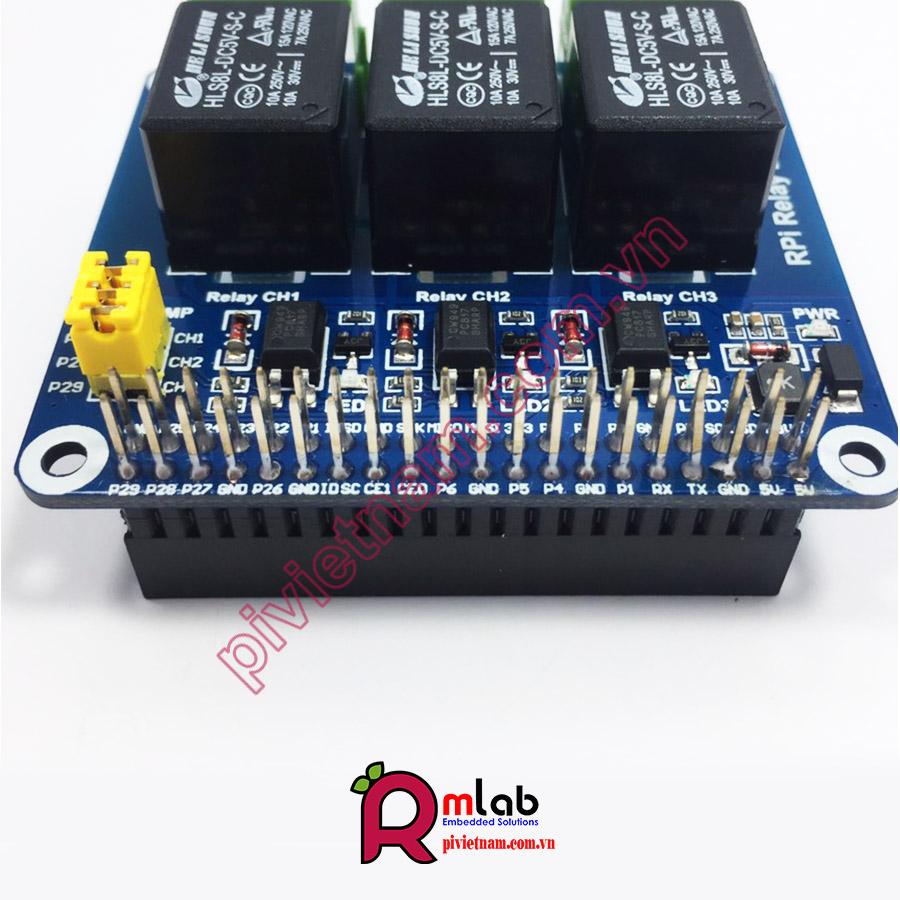

Raspberry Pi Expansion Board

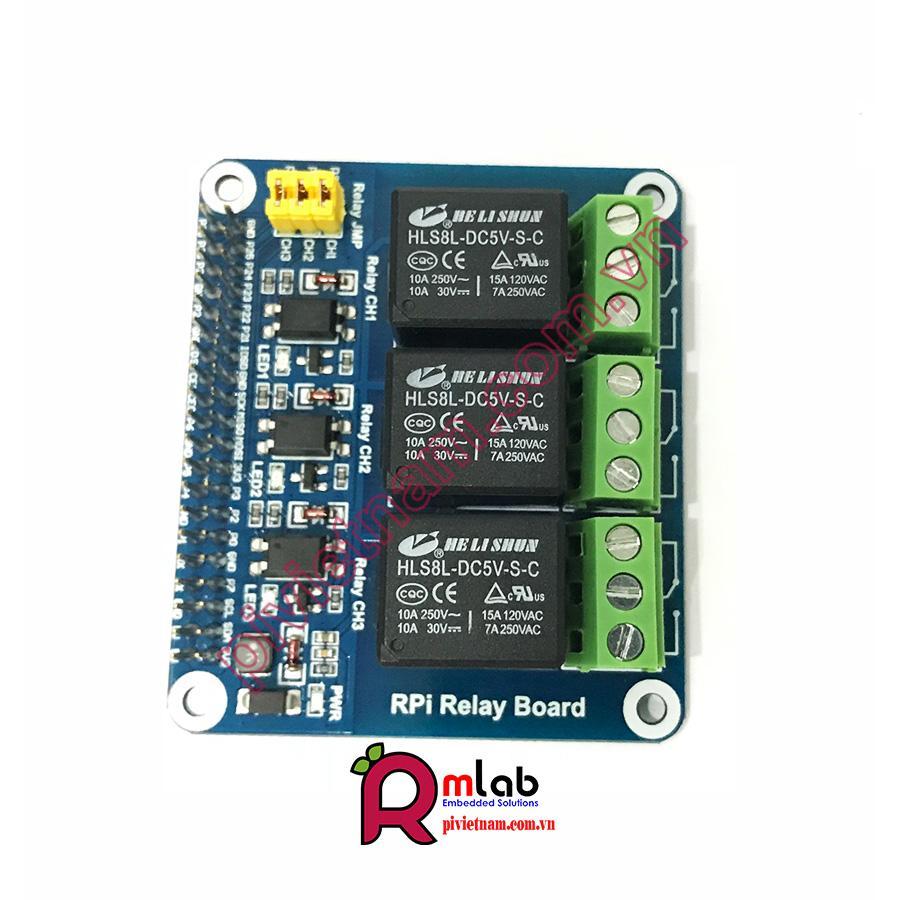

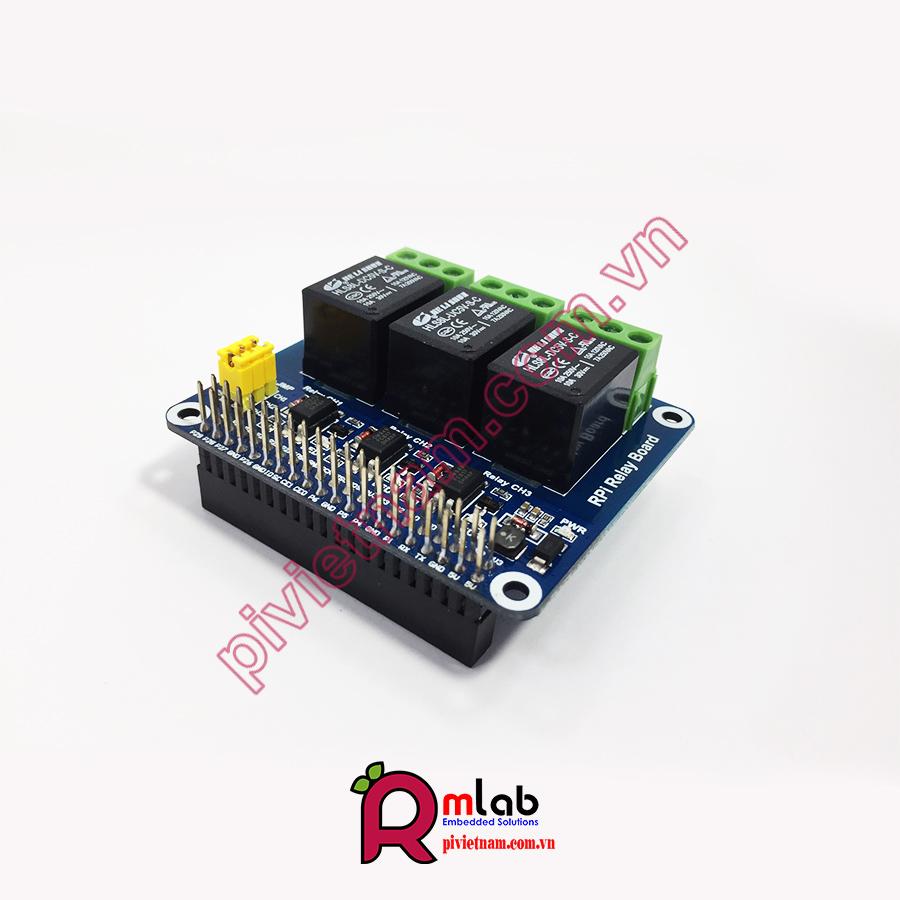

RPi Relay Board
Raspberry Pi Expansion Board

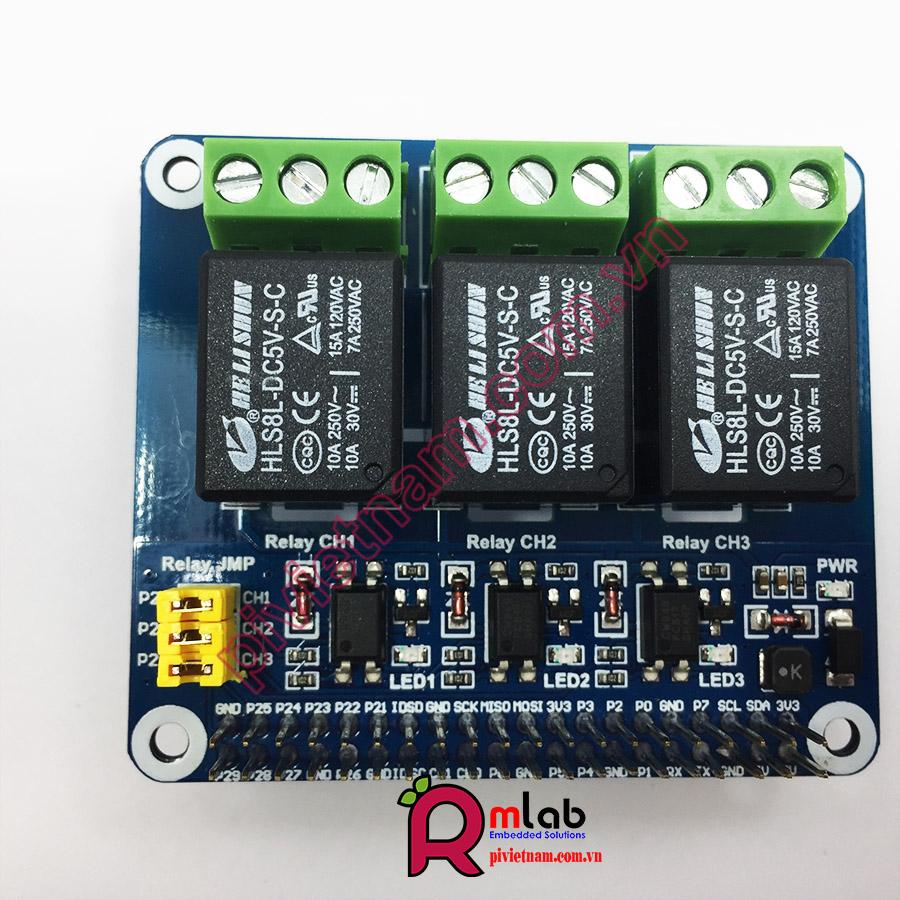

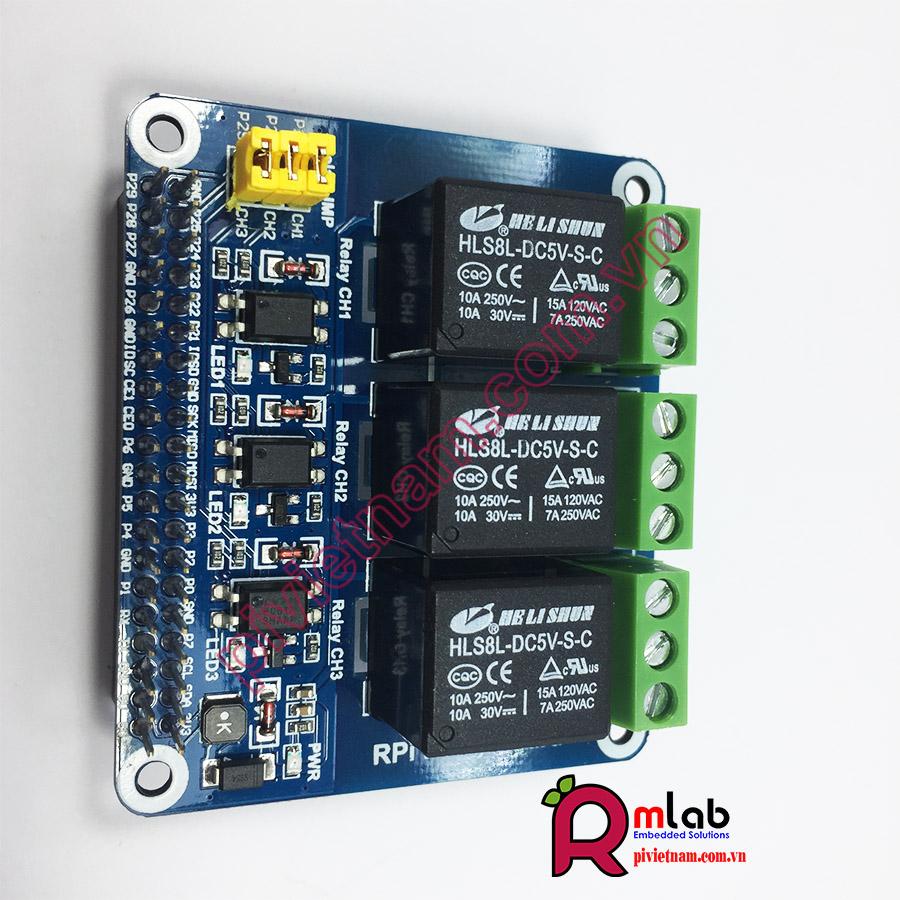

RPi Relay Board back view
Raspberry Pi Expansion Board

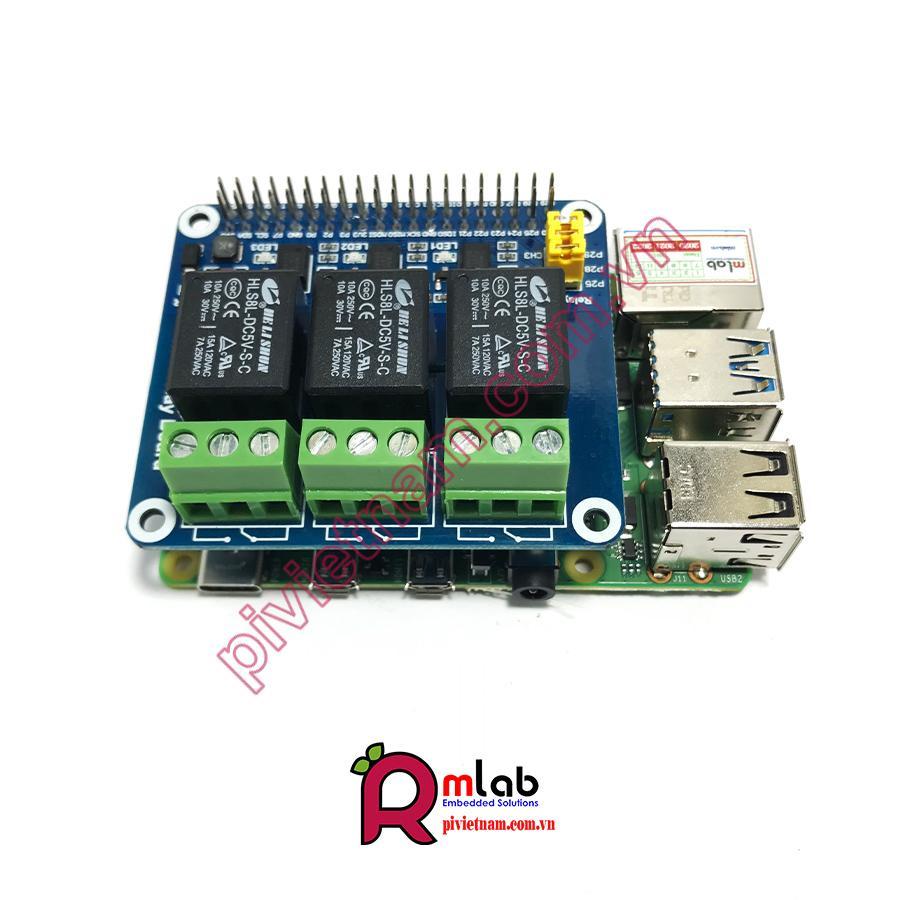

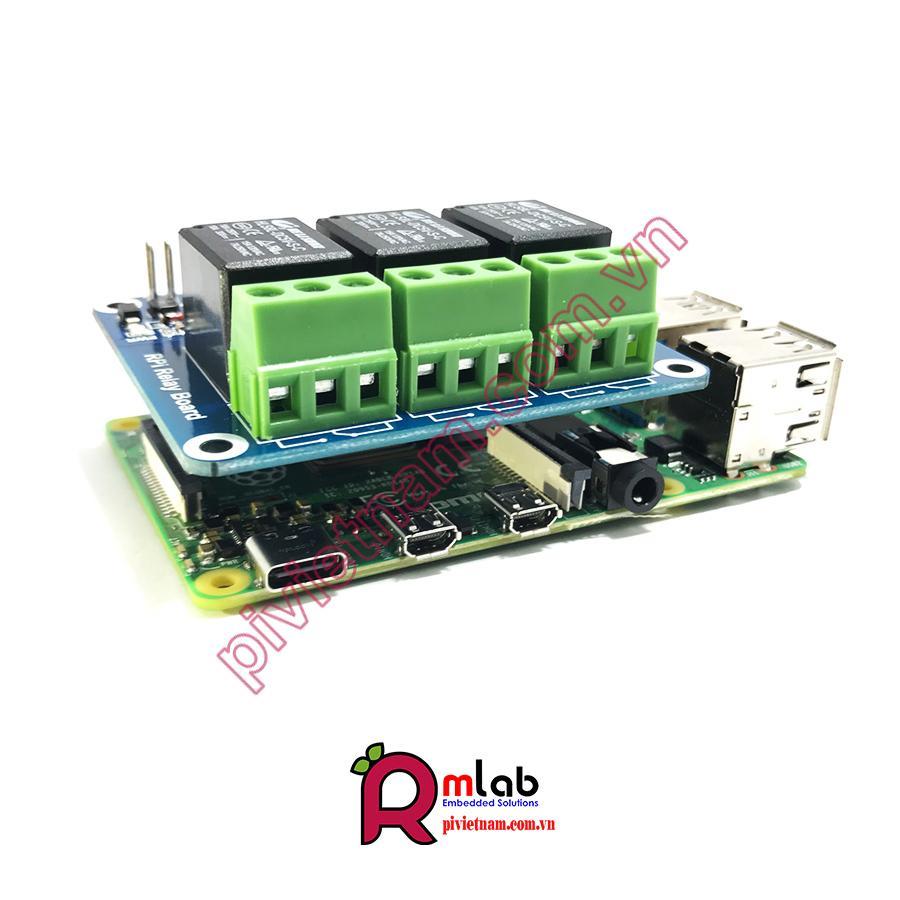

RPi Relay Board connecting with Raspberry Pi
Raspberry Pi Expansion Board

Control the lamp by mobile phone


Kích thước


RPi Relay Board board dimensions


 Tài liệu tham khảo


Wiki : www.waveshare.com/wiki/RPi_Relay_Board

Mlab : Đi kèm với code mẫu và hướng dẫn sử dụng (examples in wiringPi/python) - quý khách hàng liên hệ với đội ngũ kỹ thuật của MLAB để được tư vấn, hỗ trợ. Hotline (zalo) 086.262.8846 - Mr Thùy.
