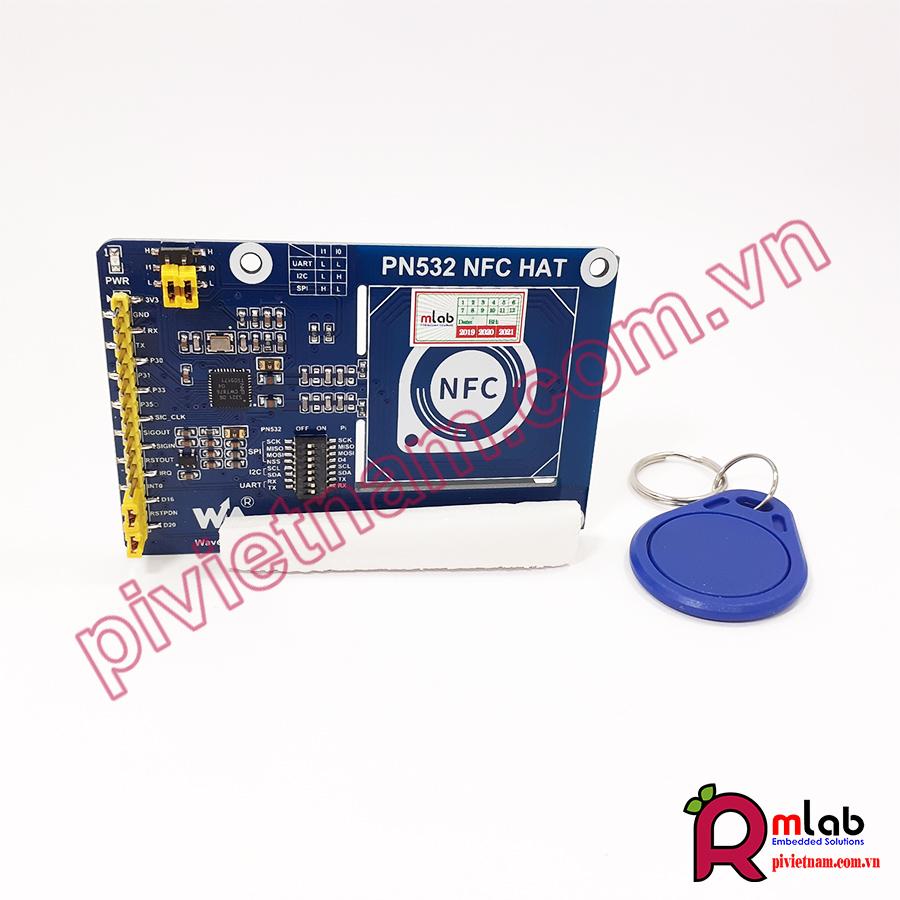

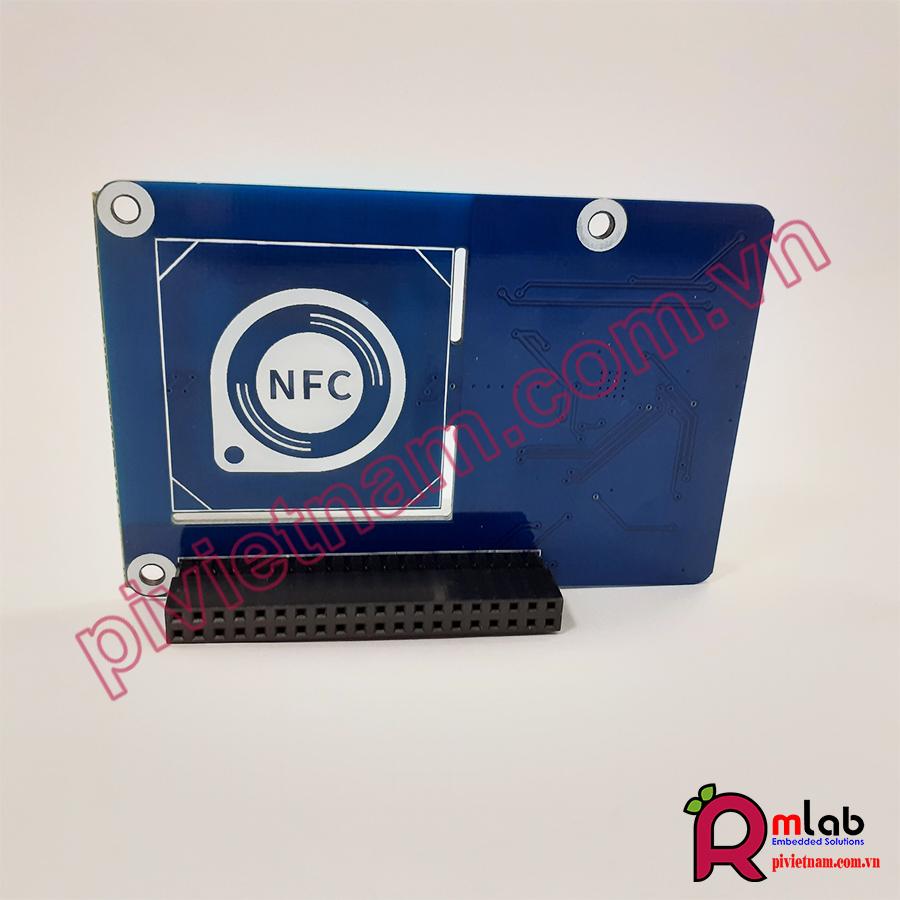

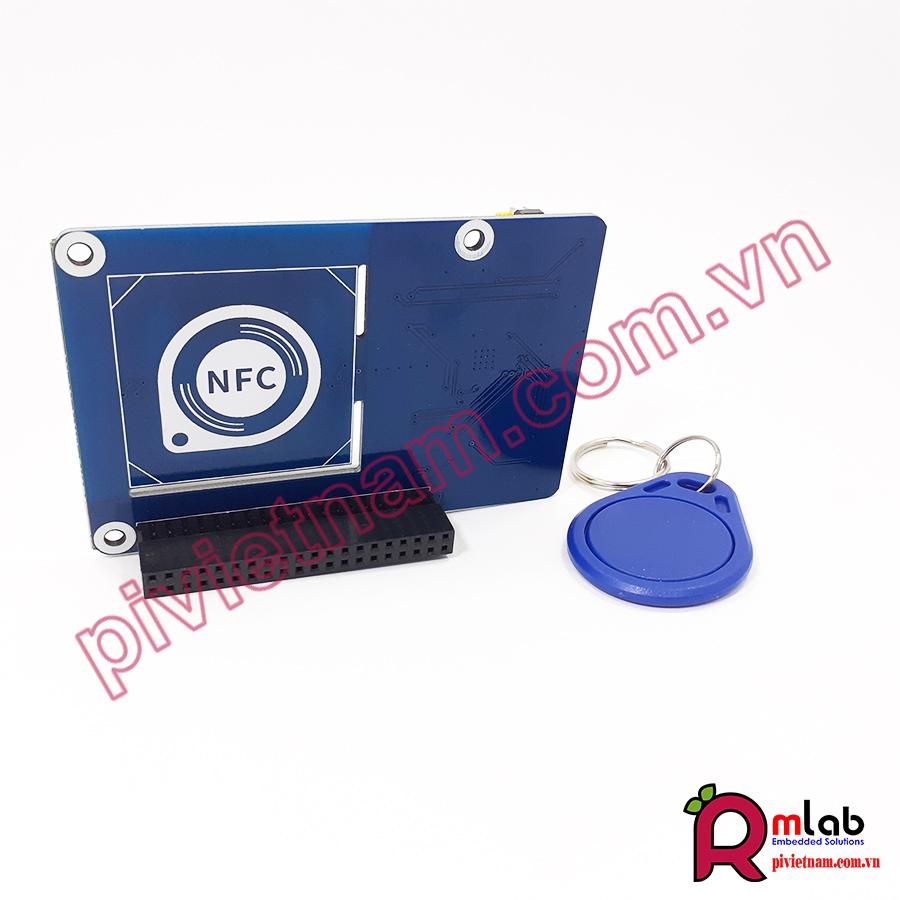

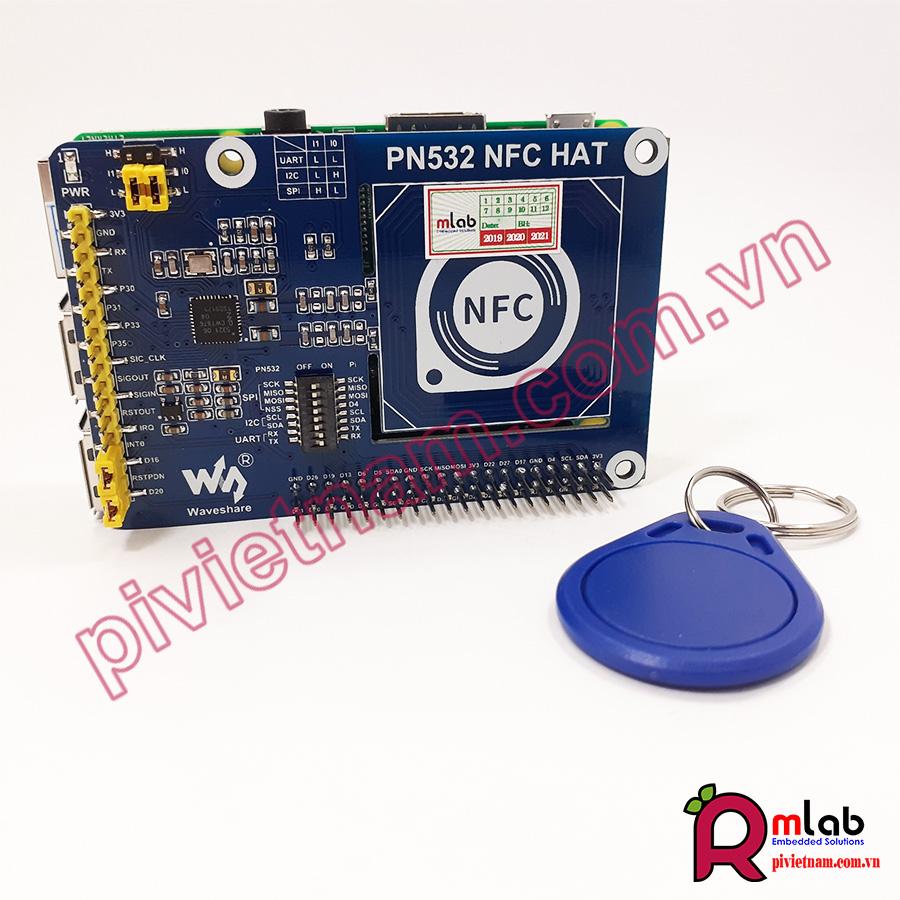

PN532 NFC HAT cho Raspberry Pi, I2C / SPI / UART

PN532 NFC HAT cho Raspberry Pi, I2C / SPI / UART (Bảo hành 6 tháng)

  • MLAB00401
  • Waveshare
628,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Dựa trên PN532 hoạt động trong dải tần 13,56 MHz

Hỗ trợ ba giao diện truyền thông: I2C, SPI và UART.

Hỗ trợ trong suốt quá trình sử dụng

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi và RS232/RS485 to Ethernet : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM

PN532 NFC HAT cho Raspberry Pi, I2C / SPI / UART

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua tại MLAB tại link: (link đặt hàng)


+ Đây là module Raspberry Pi NFC HAT dựa trên PN532 hoạt động trong dải tần 13,56 MHz. Nó hỗ trợ ba giao diện truyền thông: I2C, SPI và UART.

+ NFC (Near Field Communication) là một công nghệ không dây cho phép giao tiếp dữ liệu điểm-điểm không tiếp xúc giữa các thiết bị trong khoảng cách ngắn 10 cm. Nó được sử dụng rộng rãi trong các ứng dụng như hệ thống kiểm soát truy cập, vé thông minh, v.v.

+ Dựa trên bộ điều khiển NFC phổ biến PN532 với nhiều tùy chọn giao diện, HAT này sẽ dễ dàng kích hoạt chức năng NFC cho Raspberry Pi của bạn.


ĐẶC ĐIỂM, TÍNH NĂNG


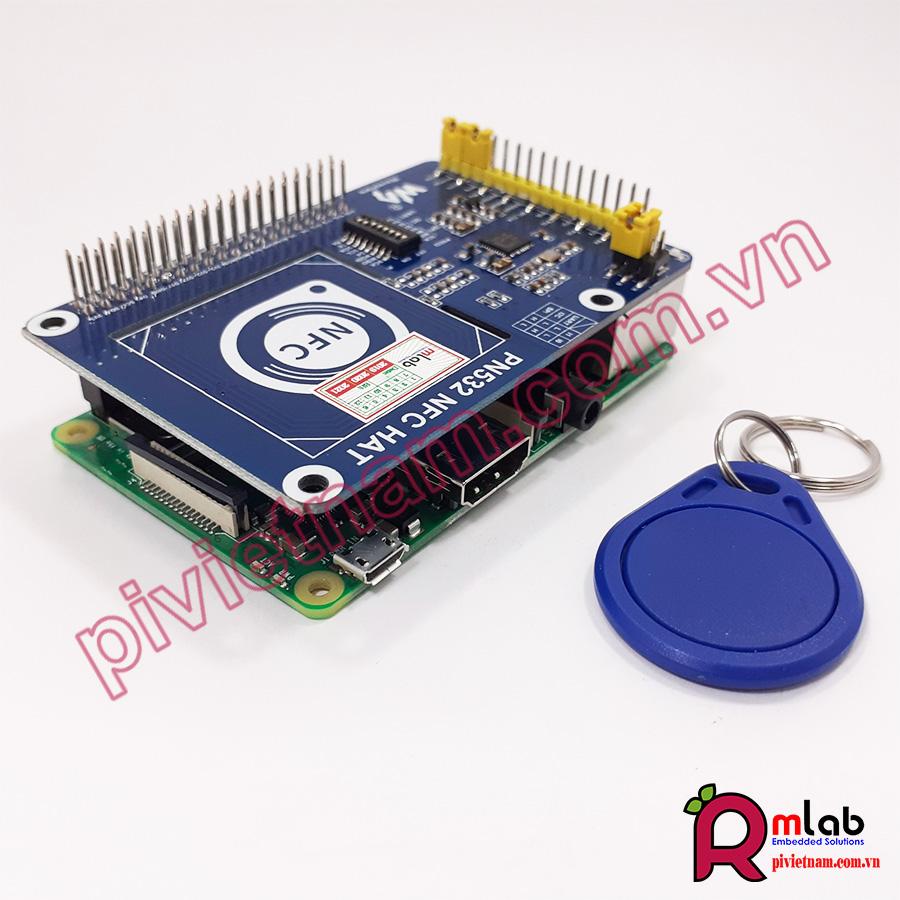

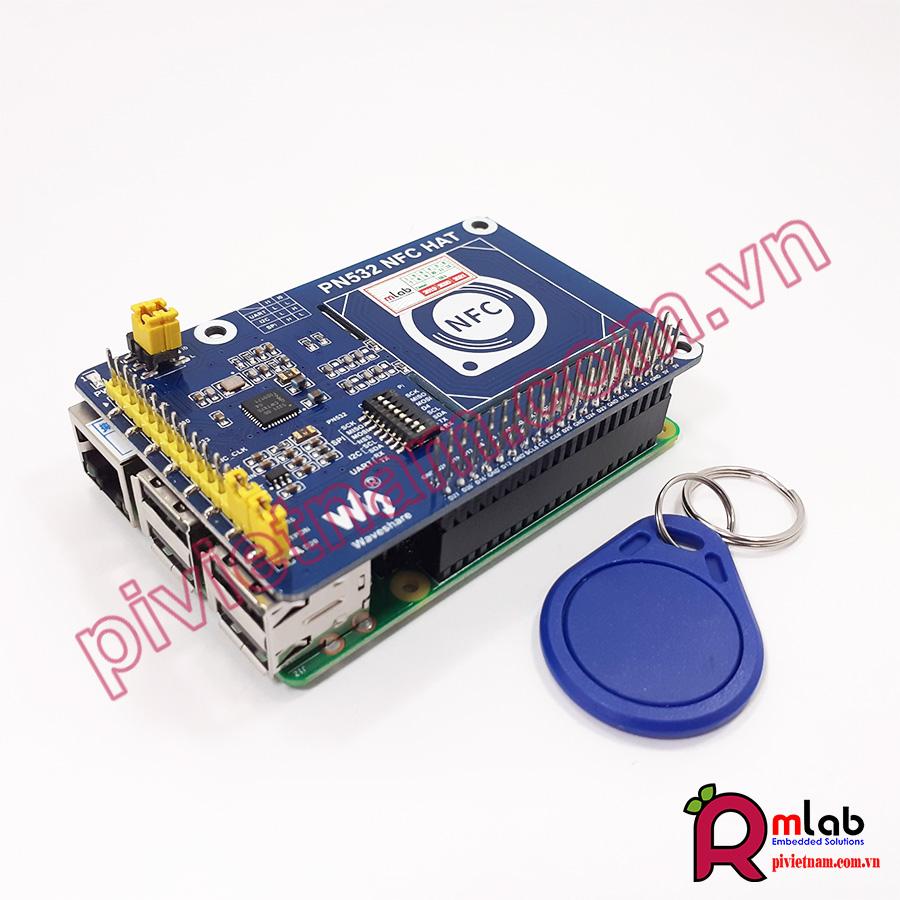

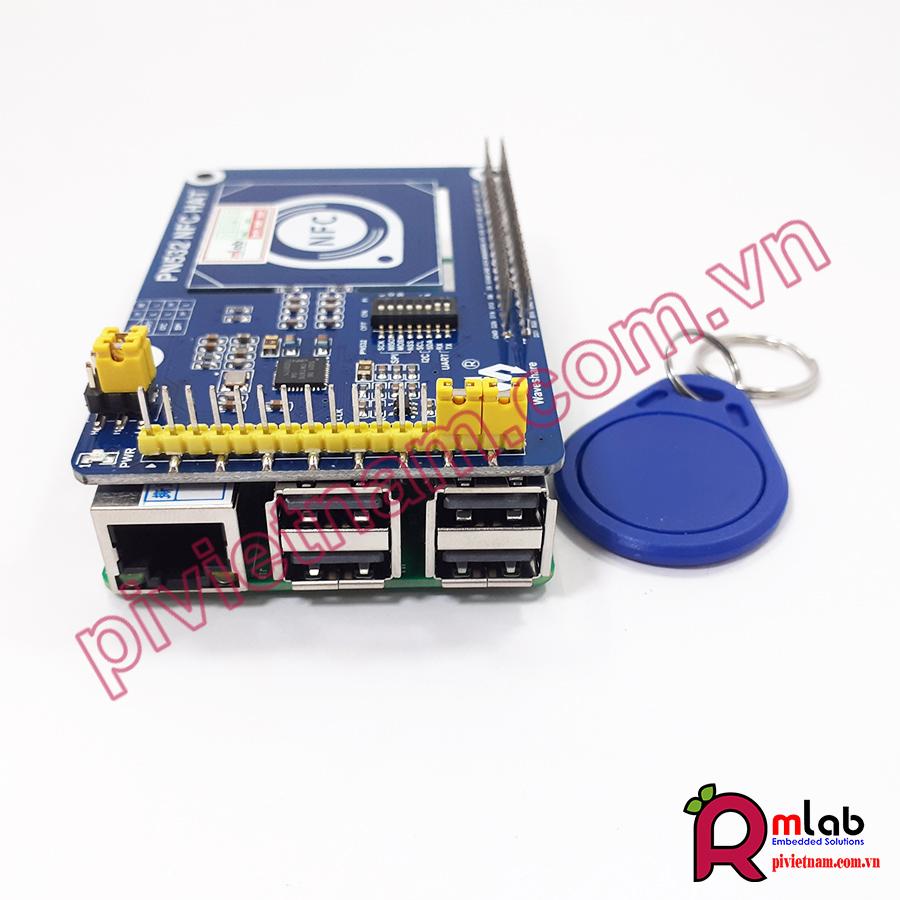

+ 40 chân GPIO tương thích với chân GPIO của Raspberry Pi

+ Chip PN532 trên bo mạch, hỗ trợ các thẻ NFC / RFID khác nhau như MIFARE / NTAG2xx, v.v.

+ Hỗ trợ các chuẩn giao tiếp: UART, I2C, SPI

+ Dễ dàng kết nối với các vi xử lí khác như STM32/Arduino

+ Có nhiều mã nguồn mở và tài liệu hướng dẫn cho các ngôn ngữ lập trình trên Raspberry Pi như Python, C, hay các nền tảng STM32,và Arduino


THÔNG SỐ KỸ THUẬT


+ Bộ điều khiển NFC : PN532

+ Điện áp hoạt động : 3.3V - 5V

+ Tần số: 13,56MHz

+ Chuẩn giao tiếp: UART, I2C, SPI

+ Baudrate: 115200 bps

+ Chế độ hoạt động:

- Chế độ đọc / ghi hỗ trợ lược đồ ISO / IEC 14443A / MIFARE

- Chế độ đọc / ghi hỗ trợ lược đồ FeliCa

- Chế độ đọc / ghi hỗ trợ sơ đồ ISO / IEC 14443B

- Chế độ hoạt động của thẻ hỗ trợ chương trình ISO 14443A / MIFARE

- Chế độ hoạt động thẻ hỗ trợ chương trình FeliCa

- ISO/IEC18092, ECM340 point-to-point




CÁC ỨNG DỤNG


+ Hệ thống thanh toán qua thẻ

+ Thiết bị Bluetooth và WiFi kết nối

+ Chia sẻ danh bạ, ảnh và video

+ Ứng dụng NFC điện thoại thông minh


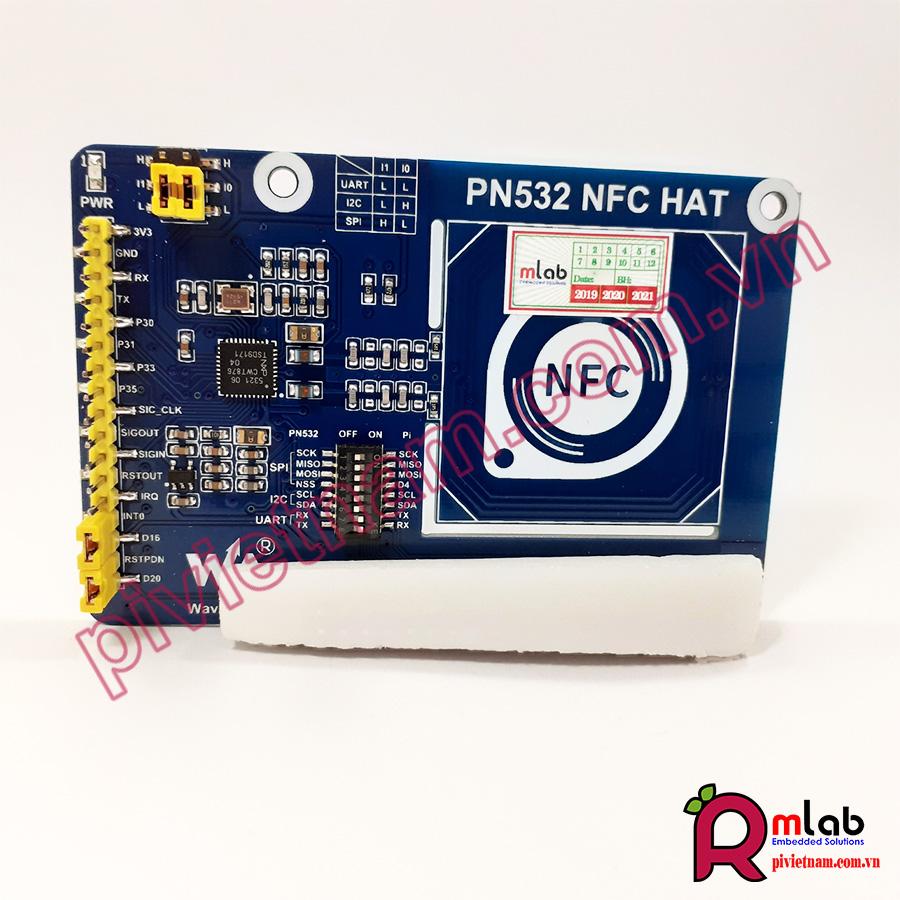

SƠ ĐỒ CẤU TẠO


Raspberry Pi GPIO connector: Chân GPIO kết nối với Raspberry Pi

PN532 control pins: dùng để kết nối với các vi điều khiển khác như STM32 hay Arduino

NFC induction coil

PN532 chip:

Power indicator

DIP switches: chuyển trạng thái kết nối giữa PN532 và Raspberry Pi (chỉ một trong số I2C/SPI/UART có thể kết nối cùng lúc)

Mode Selection:

I0-L, I1-L: enable UART

I0-H, I1-L: enable I2C

I0-L, I1-H: enable SPI

​INT0 jumper: tín hiệu phản hồi, kết nối với Raspberry Pi D16

RSTPDN jumper: đặt lại tín hiệu, kết nối với Raspberry Pi D20


KÍCH THƯỚC



TÀI LIỆU THAM KHẢO


Wiki : www.waveshare.com/wiki/PN532_NFC_HAT
