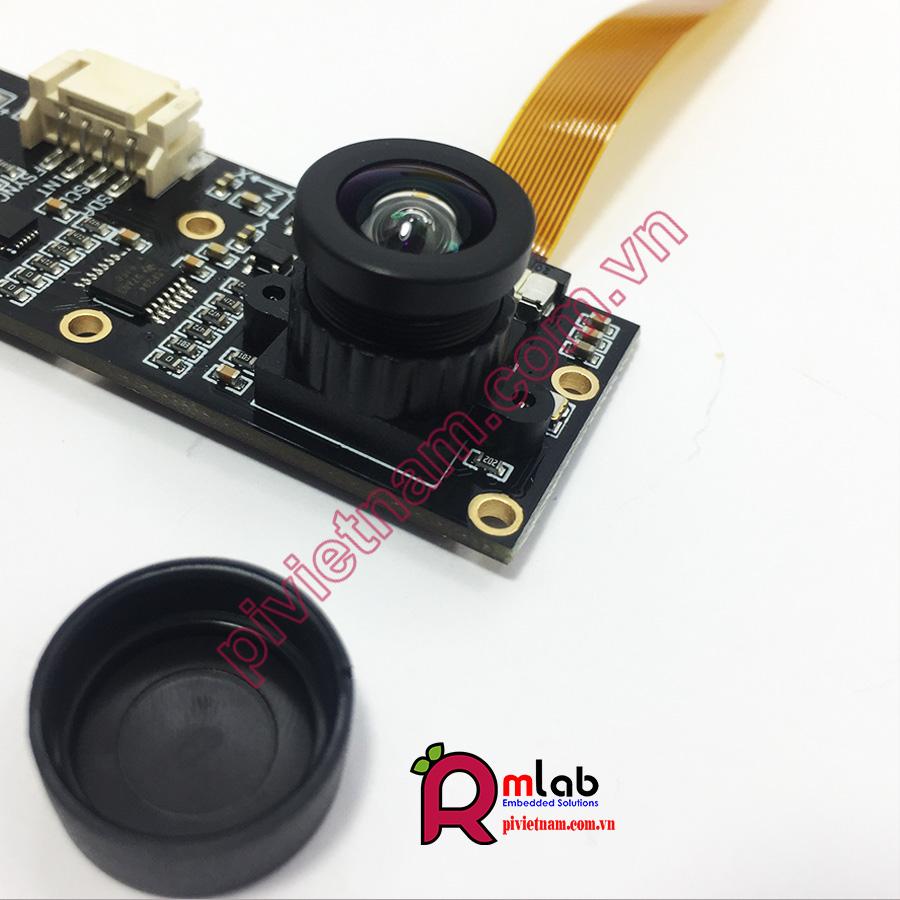

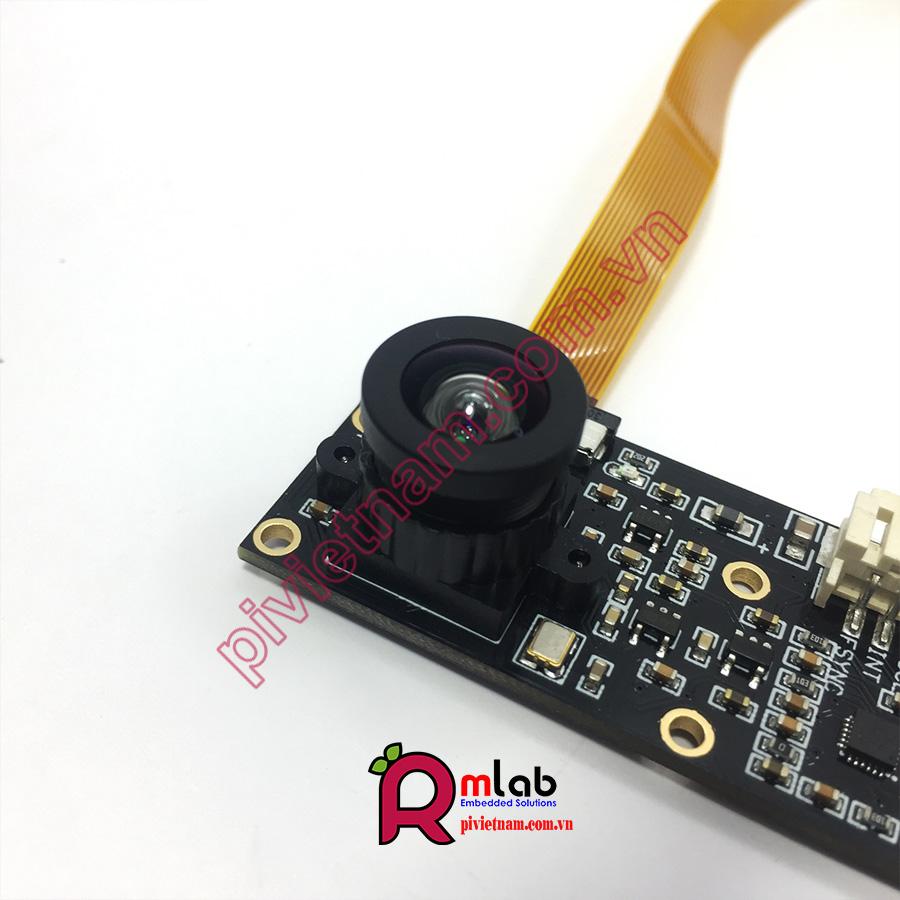

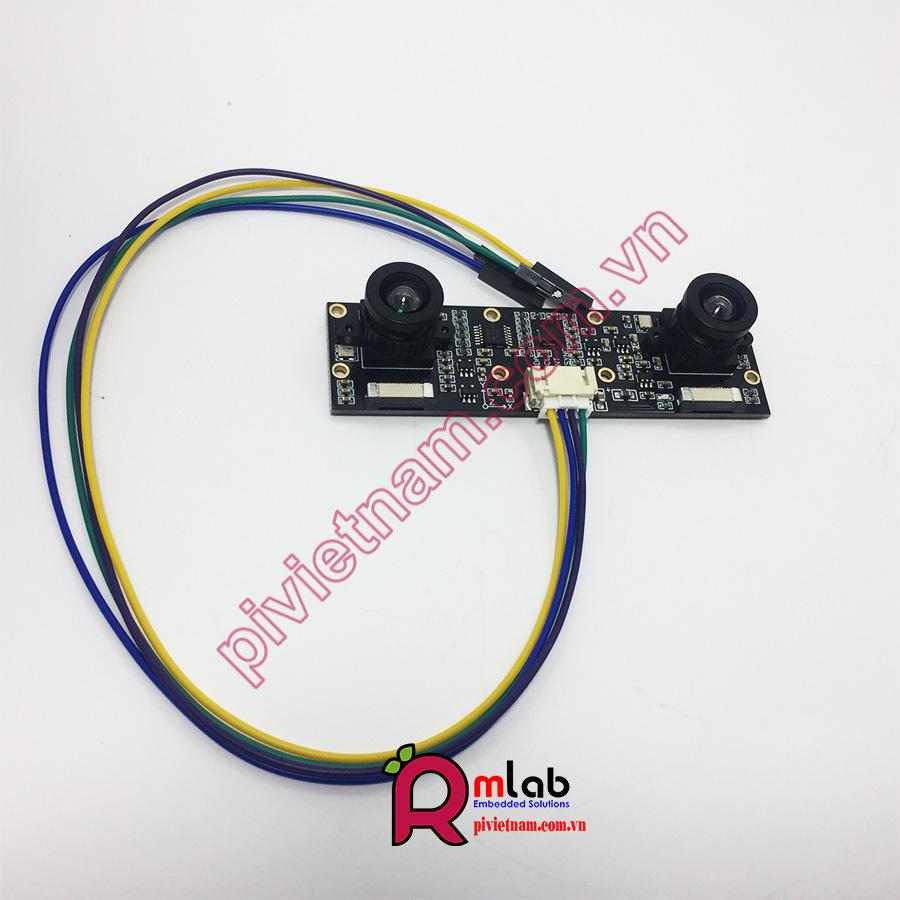

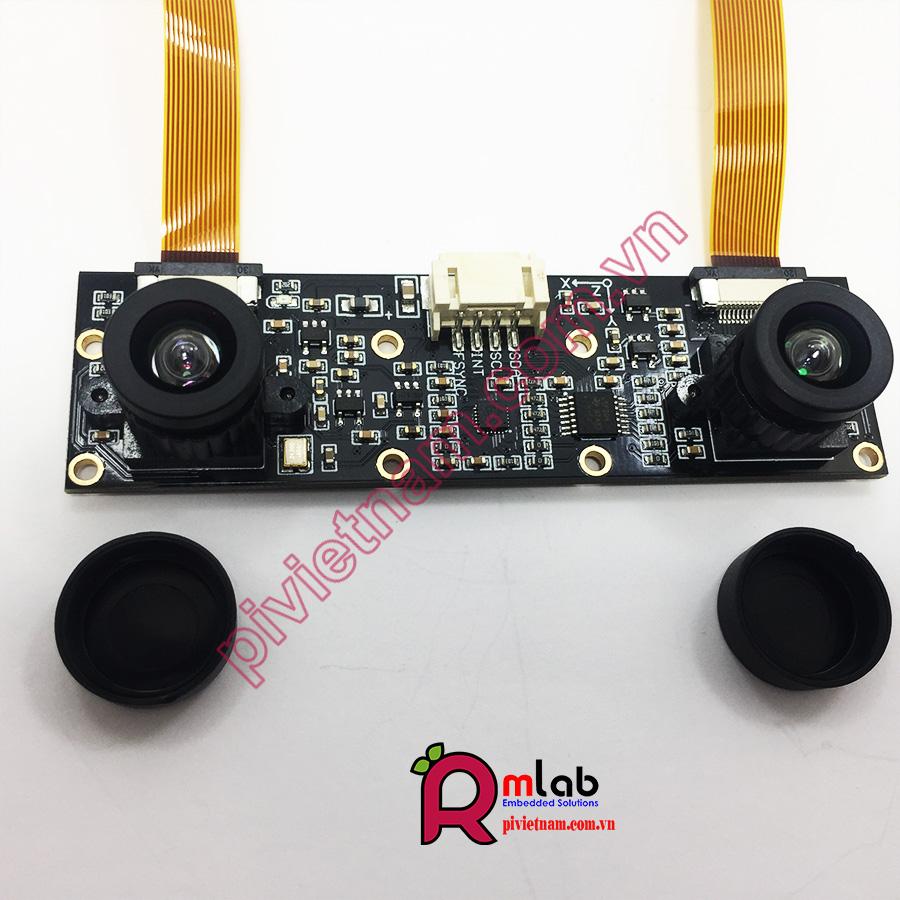

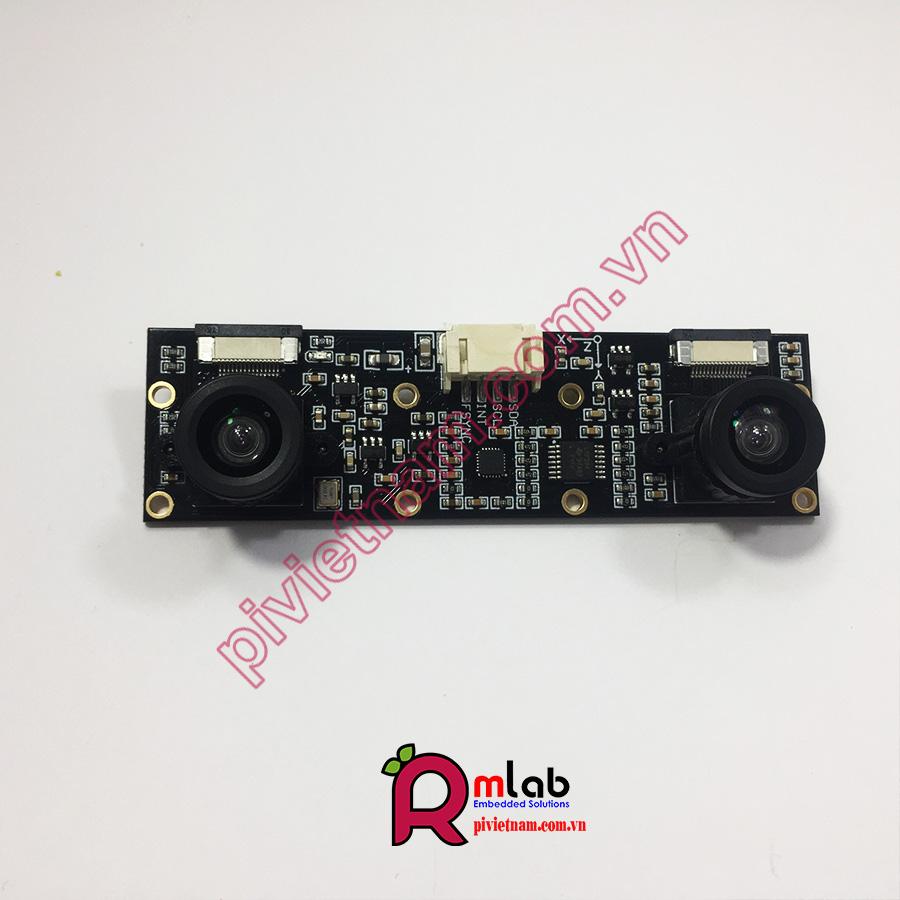

Binocular Camera Module, Dual IMX219, 8 Megapixels, Applicable for NVIDIA Jetson Series and Raspberry Pi 5, Raspberry Pi CM3/CM3+/4, Stereo Vision, Depth Vision

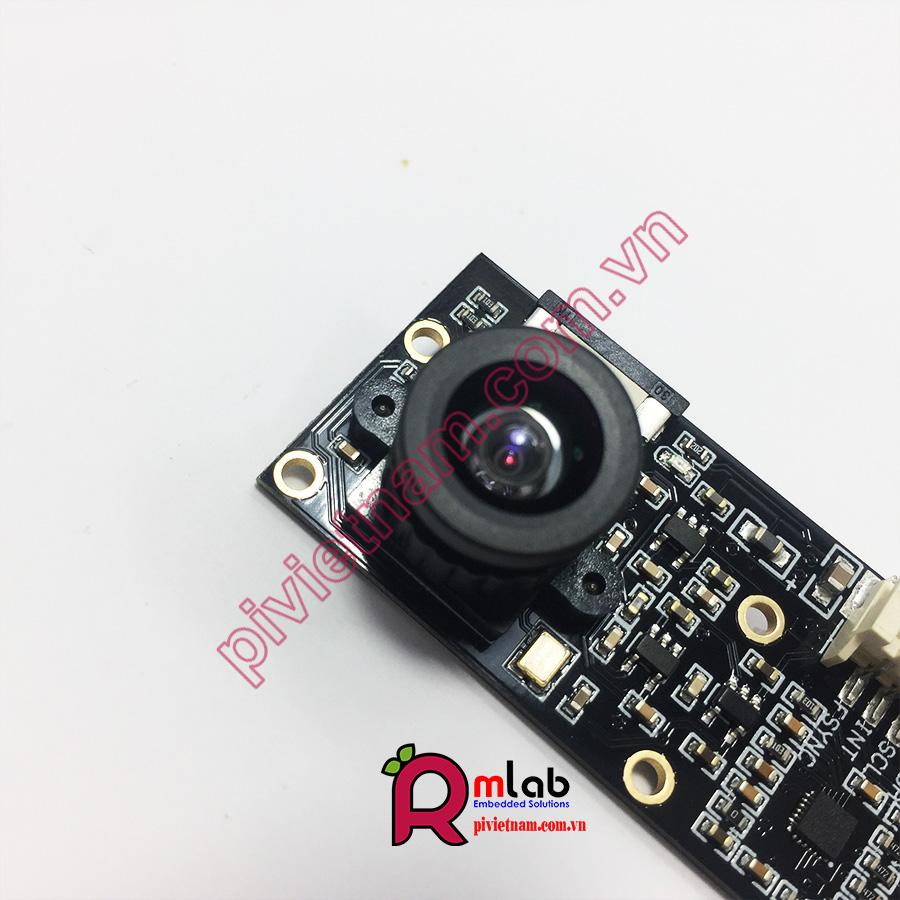

Binocular Stereo Vision Camera Module
IMX219 | 8 Megapixels
Đây là module tích hợp camera kép IMX219 trên bo mạch, mỗi camera có độ phân giải 8 Megapixel. Module này phù hợp cho các ứng dụng xử lý ảnh như Depth vision và Stereo vision.
Module này hỗ trợ NVIDIA Jetson Series, cũng như các phiên bản Raspberry Pi 5 và Raspberry Pi CM3 / CM3 +/4 như Compute Module IO Board Plus, Compute Module POE Board, v.v.
THÔNG SỐ KỸ THUẬT
+ Cảm biến: Sony IMX219 - 8 Megapixel
+ Độ phân giải: 3280 × 2464 (mỗi camera)
+ Thông số kỹ thuật của ống kính:
- Kích thước CMOS: 1 / 4inch
- Tiêu cự: 2,6mm
- Góc nhìn: 83/73/50 độ (đường chéo / ngang / dọc)
- Độ méo: <1%
- Chiều dài đường cơ sở: 60mm
+ ICM20948:
- Gia tốc kế:
Độ phân giải: 16-bit
Phạm vi đo (có thể định cấu hình): ± 2, ± 4, ± 8, ± 16g
Hoạt động hiện tại: 68.9uA
- Con quay hồi chuyển:
Độ phân giải: 16-bit
Phạm vi đo (có thể định cấu hình): ± 250, ± 500, ± 1000, ± 2000 ° / giây
Hoạt động hiện tại: 1.23mA
- Từ kế:
Độ phân giải: 16-bit
Phạm vi đo: ± 4900μT
Hoạt động hiện tại: 90uA
+ Kích thước: 24mm × 85mm
CÁC ỨNG DỤNG
Các ứng dụng tầm nhìn AI như Depth vision và Stereo vision.
HỖ TRỢ NHIỀU THIẾT BỊ MÁY TÍNH NHÚNG

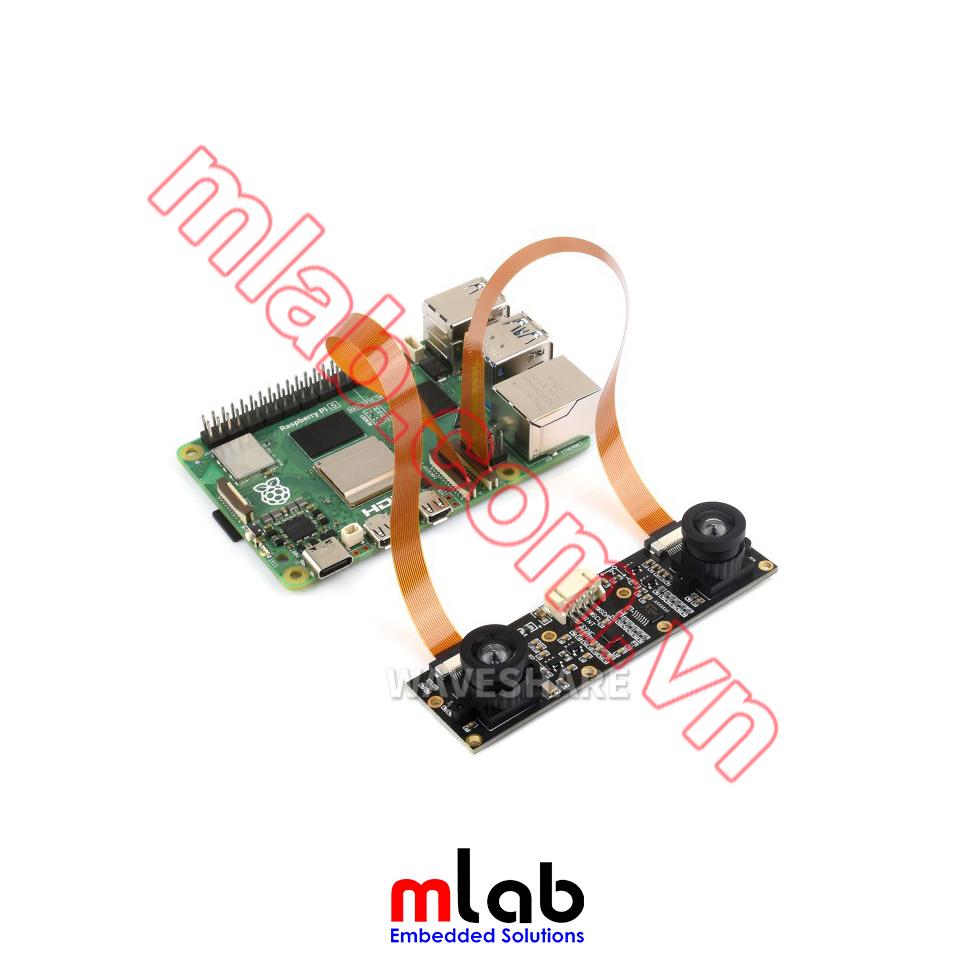

Tương thích với Raspberry Pi 5, CM3/3+/4 và NVIDIA Jetson Series Boards

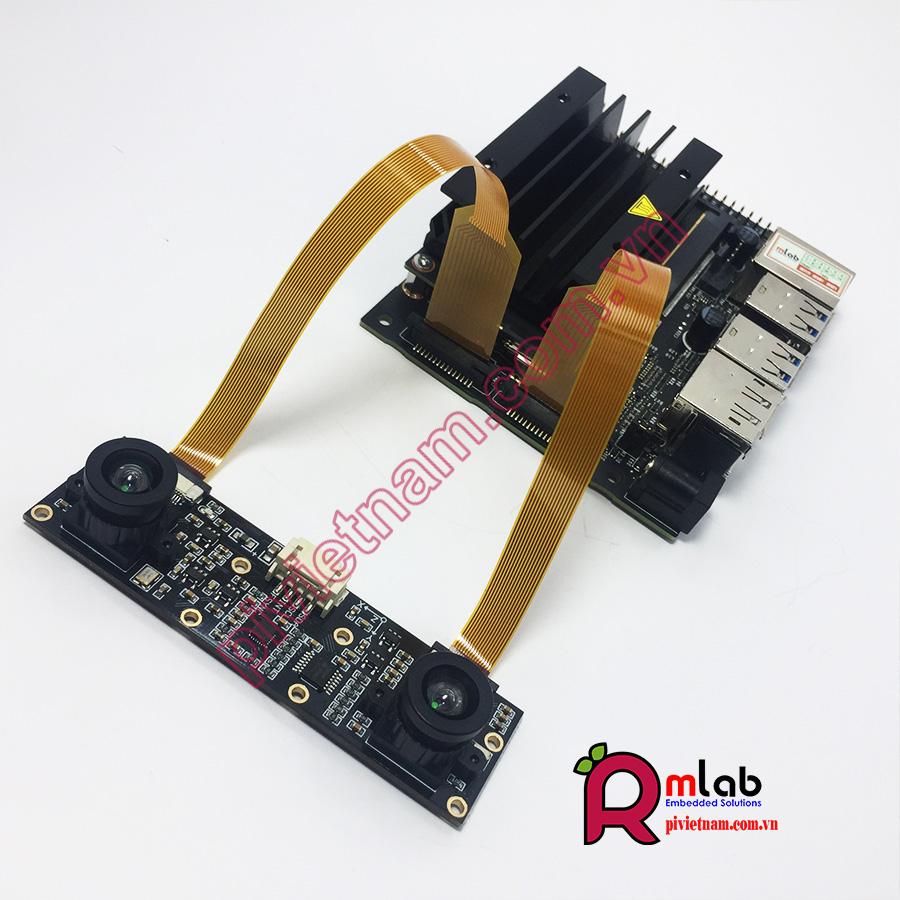

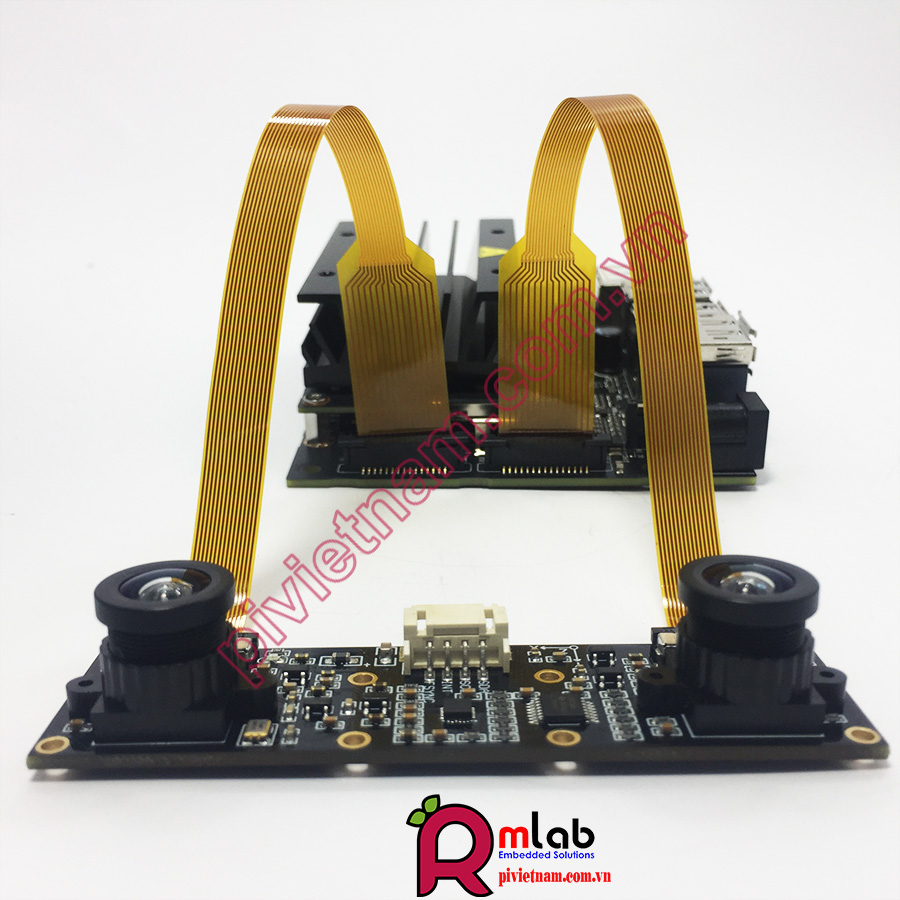

Connecting with NVIDIA Jetson Nano Kit Connecting with NVIDIA Jetson Orin Kit
KÍCH THƯỚC
Bảng tổng hợp các loại camera CSI dùng cho NVIDIA Jetson Series, Raspberry Pi Series và CM3/3+/4
| PRODUCT | PIXELS | SENSOR | INFRARED | CAMERA | ANGLE OF VIEW (DIAGONAL) (DEGREE) | APERTURE (F) | FOCAL LENGTH (MM) | PCBA | SUIT FOR |
|---|---|---|---|---|---|---|---|---|---|
| RPi Camera V2 | 8 Mega | IMX219 | × | 1 | 62.2 | 2.0 | 3.04 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series |
| RPi NoIR Camera V2 | √ | 1 | 62.2 | 2.0 | 3.04 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-77 Camera | × | 1 | 77 | 2.0 | 2.96 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-77IR Camera | √ | 1 | 77 | 2.0 | 2.96 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-120 Camera | × | 1 | 120 | 2.2 | 1.88 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-160 Camera | × | 1 | 160 | 2.35 | 3.15 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-160IR Camera | √ | 1 | 160 | 2.35 | 3.15 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-170 Camera | × | 1 | 170 | 2.0 | 2.2 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-200 Camera | × | 1 | 200 | 2.0 | 0.87 | √ | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-D160 | × | 1 | 160 | 2.35 | 3.15 | × | Raspberry Pi Seris, CM3/3+/4, NVIDIA Jetson Series | ||
| IMX219-83-Stereo-Camera | × | 2 | 83 | - | 2.6 | √ | Raspberry Pi 5, CM3/3+/4, NVIDIA Jetson Series |
TÀI LIỆU THAM KHẢO
Wiki: www.waveshare.com/wiki/IMX219-83_Stereo_Camera
https://www.waveshare.com/wiki/Pi5-IMX219
