Hướng dẫn kết nối camera CSI cho NVIDIA Jetson Nano

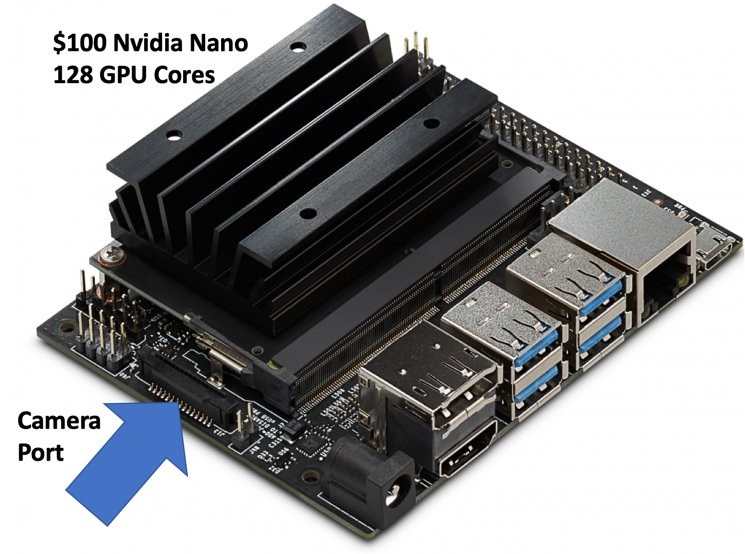

Trước khi đến với phần code để hiển thị hình ảnh lên màn hình thì, tất nhiên rồi, chúng ta phải kết nối camera với bo mạch Jetson Nano trước đã chứ !

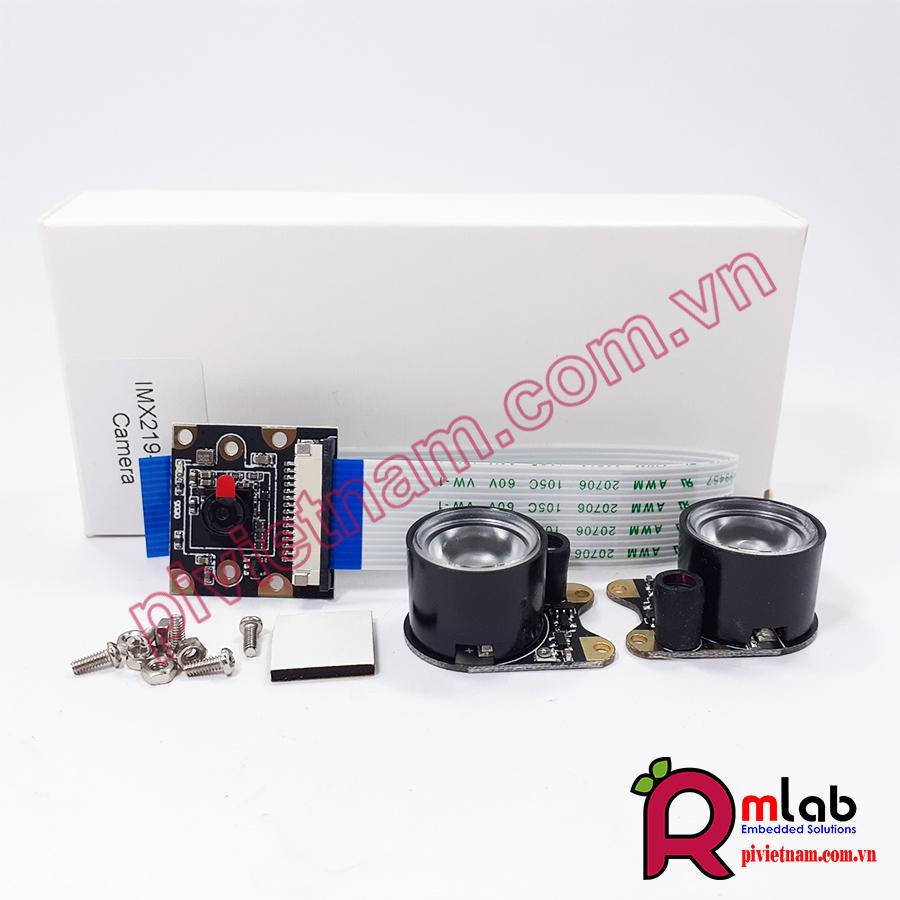

Trong bài hướng dẫn này mình sẽ sử dụng Camera IMX219-77 IR để kết nối với Jetson Nano :

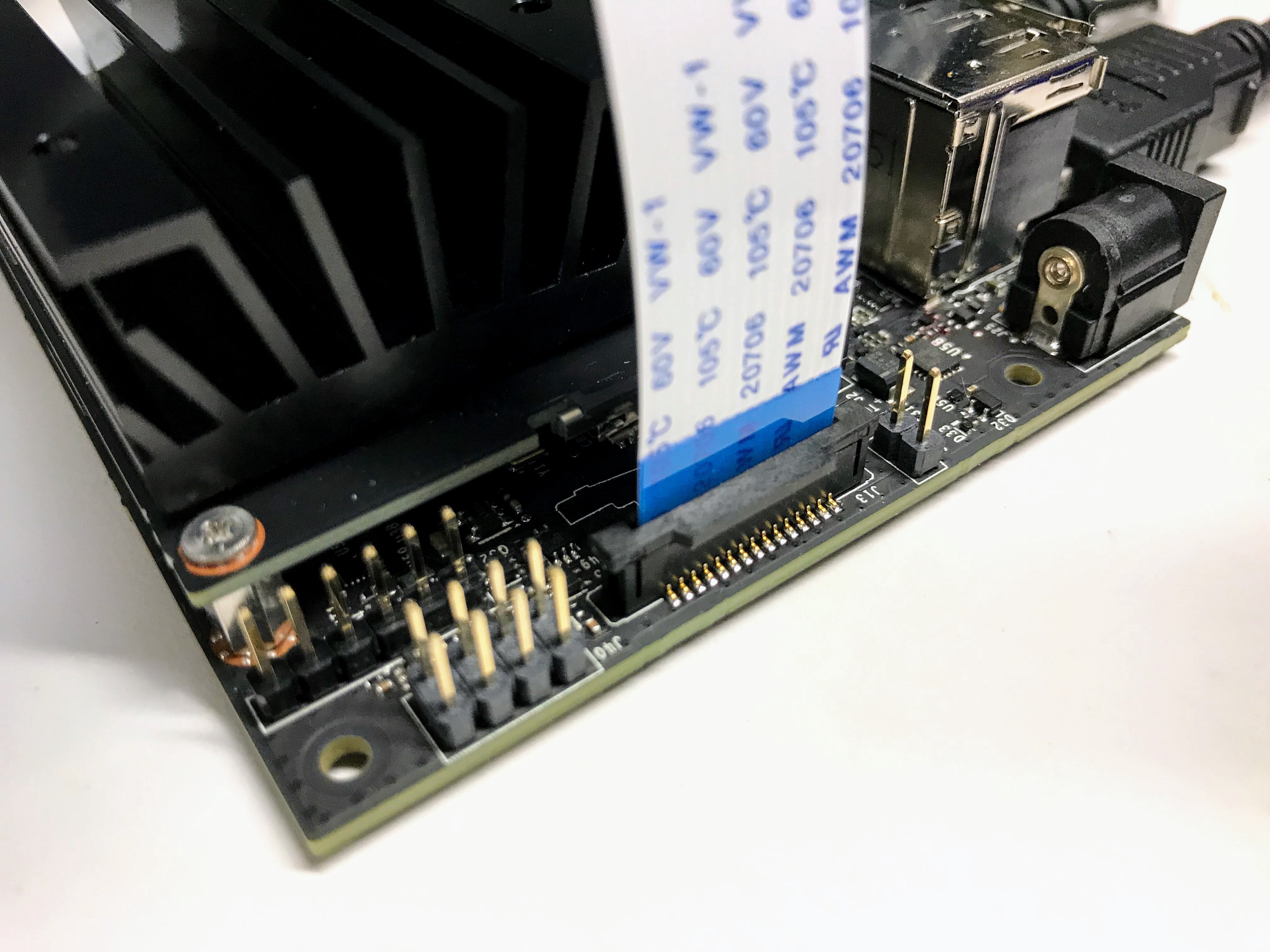

Kêt nối cáp FFC của Camera IMX219-77 IR vào cổng Camera của Jetson Nano :





Xong, vậy là chúng ta đã hoàn thành bước đầu trong việc kết nối camera với Jetson Nano.

Tiếp theo, để test camera đã hoạt động được chưa, chúng ta sẽ kết nối nguồn với Jetson Nano rồi vào cửa sổ Terminal gõ lệnh :

gst-launch-1.0 nvarguscamerasrc ! 'video/x-raw(memory:NVMM),width=3820, height=2464, framerate=21/1, format=NV12' ! nvvidconv flip-method=0 ! 'video/x-raw,width=960, height=616' ! nvvidconv ! nvegltransform ! nveglglessink -e

Mình sẽ giải thích một số thông số trên code test camera phía trên :

+ width = 3820, height = 2464 : thông số yêu cầu mở luồng camera với 3820 pixel rộng và 2464 pixels dài.

+ framerate = 21/1 : thông số biểu thị số khung hình trên một giây.

+ flip-method = 0 : thông số biểu thị độ lật (xoay) của video stream.

+ width=960, height=616 : thông số chiều rộng và chiều dài của video stream hiển thị trên màn hình.

Trên đây là toàn bộ bài hướng dẫn cách kết nối và test camera cơ bản cho các bạn mới tập làm quen với Jetson Nano.

Kết hợp với sử dụng thư viện OpenCV, Tensorflow và một số thư viện phụ trợ, các bạn hoàn toàn có thể tự code cho mình một project riêng để nhận diện gương mặt, nhận diện barcode, hoặc theo dõi vật thể, ...
