Module điều khiển quạt PWM HAT dành cho Raspberry Pi, I2C, tích hợp bộ theo dõi nhiệt độ


GIỚI THIỆU CHUNG

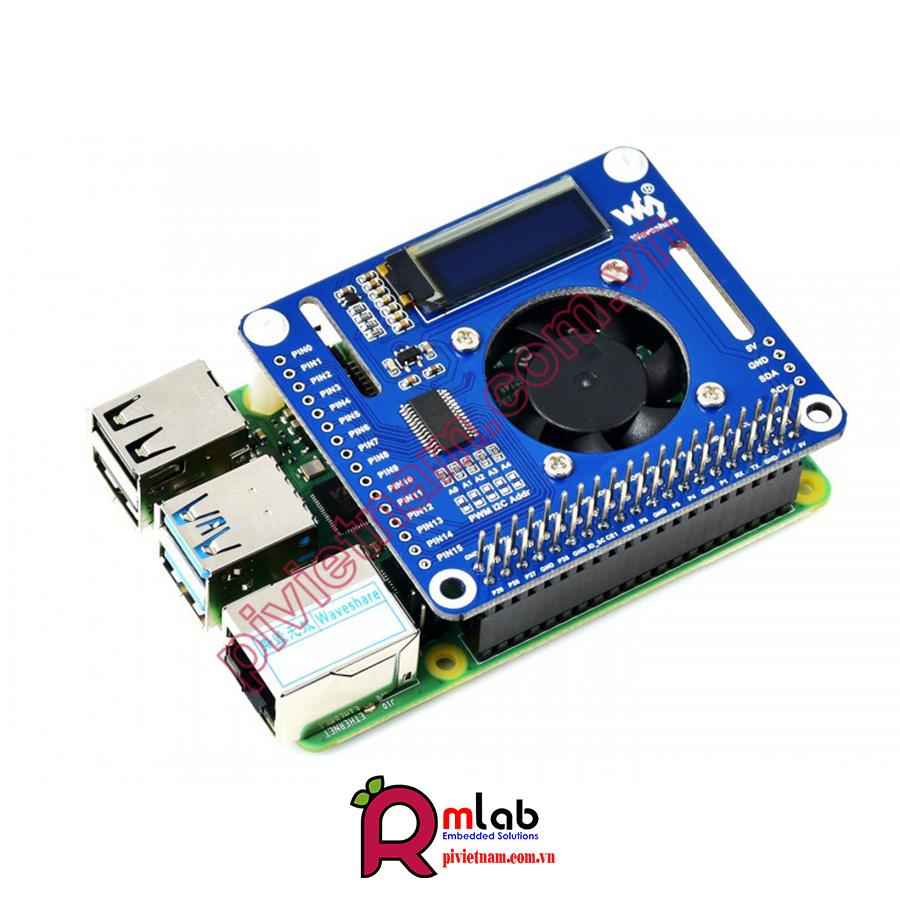

Module điều khiển quạt PWM HAT cho Raspberry Pi ,I2C Bus, Driver PCA9685, Tích hợp bộ theo dõi nhiệt độ.


Module được thiết kế dành cho các dòng Raspberry Pi.


40PIN chân cắm GPIO Raspberry Pi tiêu chuẩn, phù hợp với các phiên bản Raspberry Pi.


ĐẶC ĐIỂM, TÍNH NĂNG


+ Driver PWM PCA9685 dùng làm bộ điều khiển quạt, khả năng lái mạnh mẽ, điều chỉnh PWM tự động

+ OLED 0,91 ", 128x32 pixel, hiển thị nhiệt độ bảng hoặc nội dung do người dùng xác định trong thời gian thực

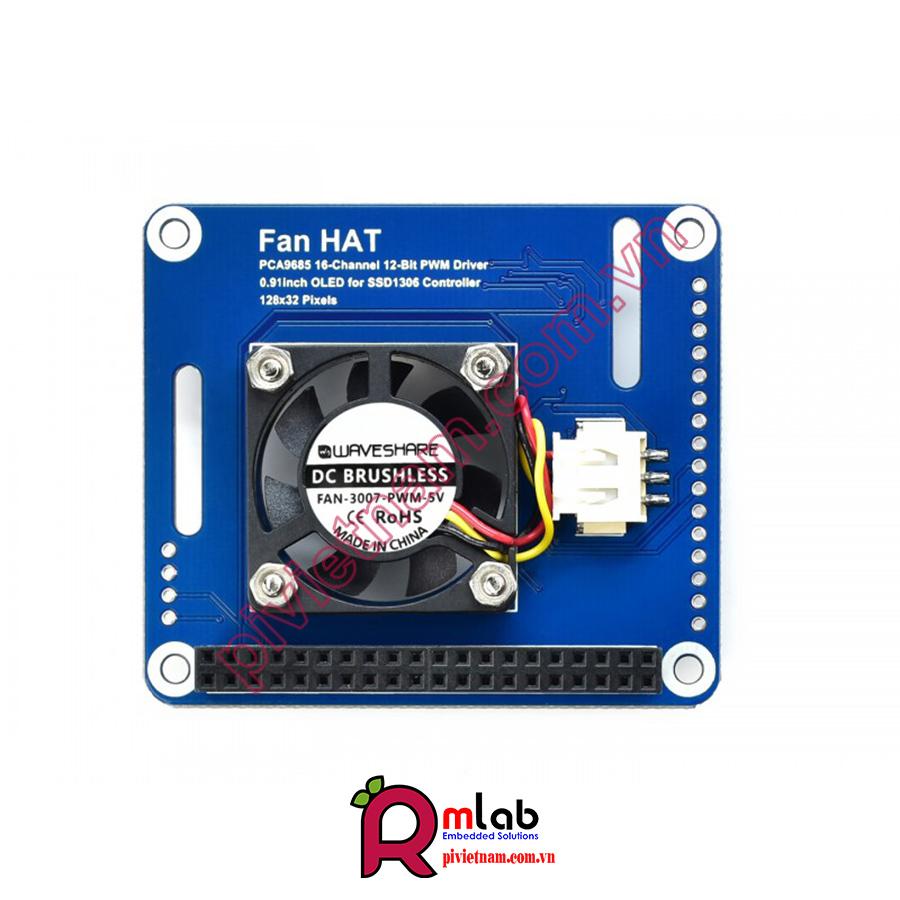

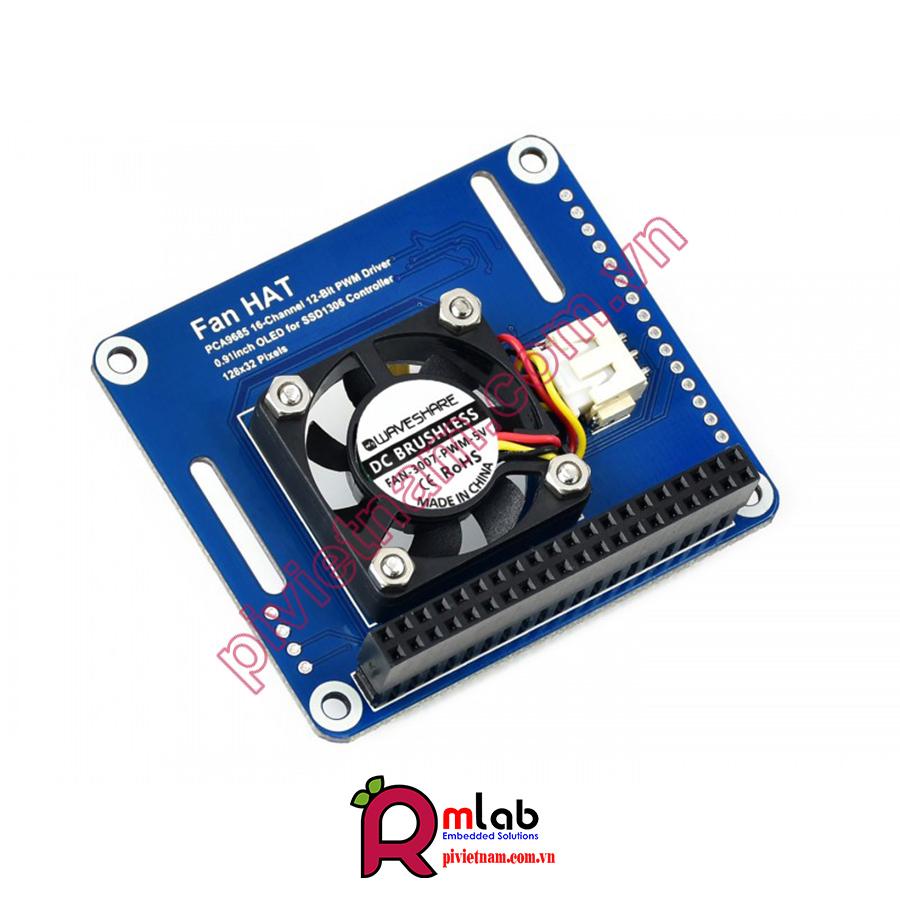

+ Áp dụng quạt điều khiển PWM kích thước 3007, tốc độ lên tới 8000 vòng / phút, đem lại luồng khí mạnh

+ Hỗ trợ truy xuất dữ liệu nhiệt độ trong thời gian thực, sau đó điều chỉnh tốc độ tự động, cấu hình lập trình

+ Chân I2C, để kết nối các bảng điều khiển máy chủ khác

+ Đầu ra PWM 16 - Ch, để hoạt động với các thiết bị PWM bên ngoài khác

+ Đi kèm với tản nhiệt, đem lại hiệu quả làm mát tốt hơn


Bộ Điều Khiển Quạt PCA9685


Đầu ra PWM 16-ch, Khả năng hoạt động mạnh mẽ, điều chỉnh PWM tự động

Kết hợp với bộ tản nhiệt đi kèm, đạt hiệu quả làm mát tốt hơn.


Màn Hình OLED 0,91 "


Màn hình OLED 128 × 32 Pixel, Điều khiển qua I2C

Hiển thị nhiệt độ hoặc nội dung do người dùng điều chỉnh trong thời gian thực

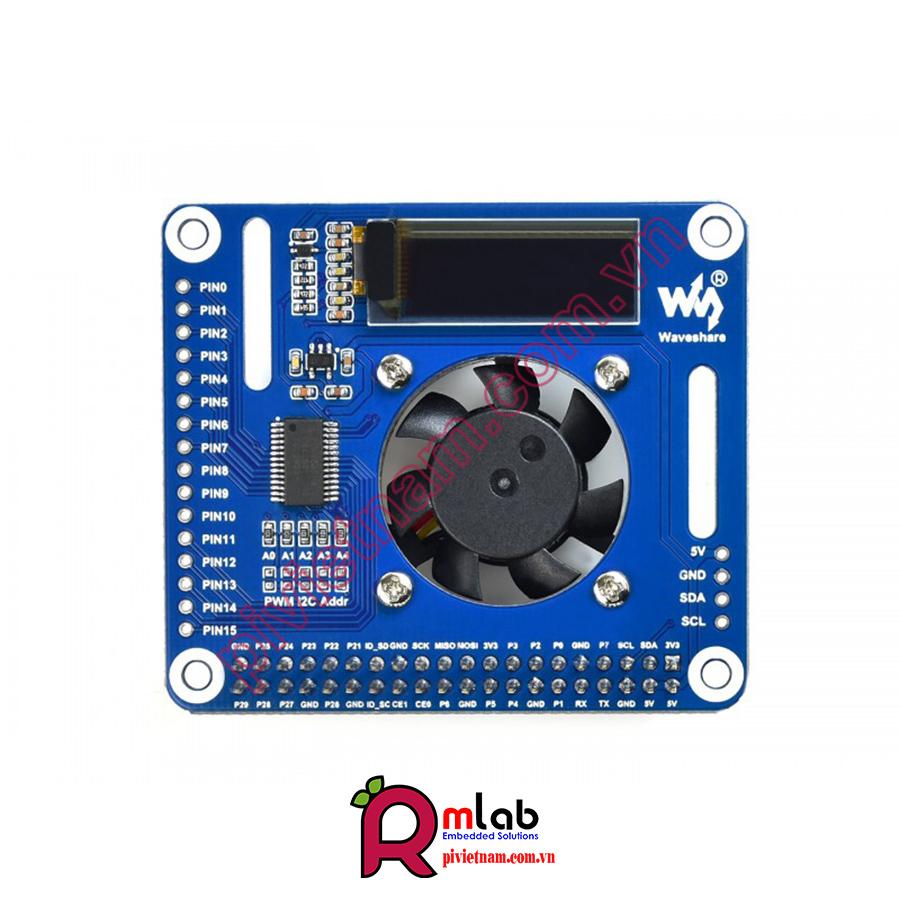

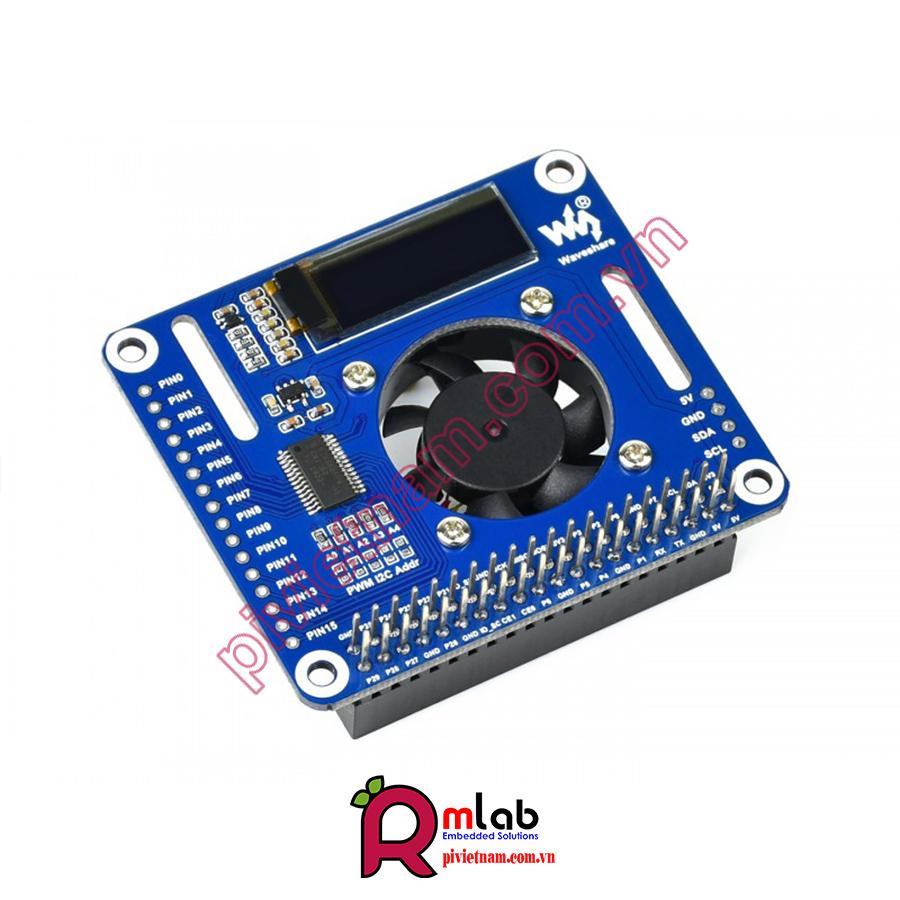

Thông số kĩ thuật trên board mạch



1. Standard Raspberry Pi 40PIN GPIO header

2. PCA9685 PWM driver

3. 3007 size PWM controlled adjustable fan

4. PCA9685 I2C address configuration

5. Reserved I2C control pins

6. Reserved PCA9685 output channels

7. 0.91" OLED display



Thông Số Kĩ Thuật Trên Thiết Bị



Kích Thước



TÀI LIỆU THAM KHẢO


WIKI: www.waveshare.com/wiki/Fan_HAT
