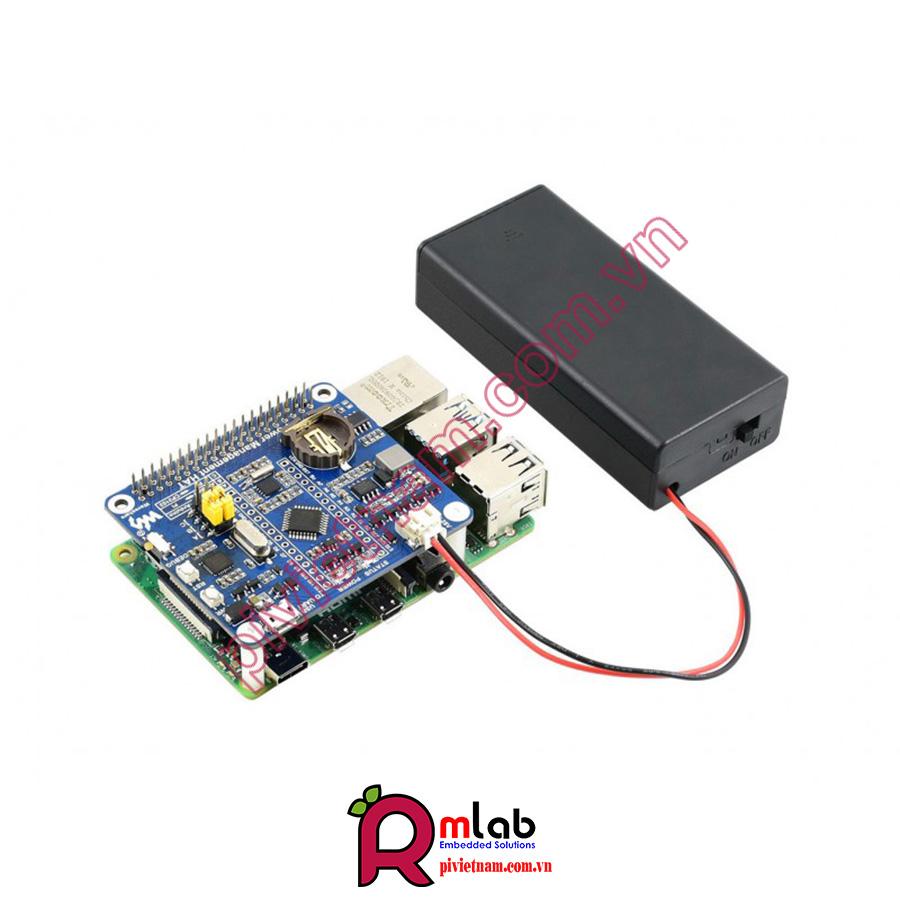

Power Management HAT for Raspberry Pi with Embedded Arduino MCU and RTC

------- Quý khách hàng có nhu cầu có thể đặt hàng trước ------

+ Power Management HAT là một thiết bị quản lý năng lượng thông minh được thiết kế cho Raspberry Pi. Với Embedded Arduino MCU và RTC, HAT có chức năng quản lý năng lượng tự động cho phép Pi hoạt động hiệu quả hơn và an toàn hơn.

+ Nếu bạn đang tìm kiếm một số tiện ích tiện lợi cho Raspberry Pi với việc hoạt động lâu dài, chẳng hạn như thời lượng pin dài hơn hoặc điều khiển tắt nguồn tự động, thì Power Management HAT này sẽ là lựa chọn lý tưởng cho bạn.

+ Bằng cách tự động khởi động trong khoảng thời gian được chỉ định và tự động tắt vào khoảng thời gian khác, HAT có thể giúp tiết kiệm pin rất nhiều. Nó sẽ theo dõi điện áp hoạt động / trạng thái hiện tại của Raspberry Pi trong thời gian thực và có thể được cấu hình để tắt Pi theo trạng thái hoạt động. Hơn nữa, nó đi kèm với một công tắc nguồn tiện dụng để bật hoặc tắt dễ dàng (tắt Pi một cách an toàn bằng phần mềm), để tránh mất dữ liệu do rút phích cắm nguồn.

ĐẶC ĐIỂM, TÍNH NĂNG

+ 40 chân cắm GPIO tiêu chuẩn, hỗ trợ các phiên bản Raspberry Pi

+ Tích hợp ATmega328P MCU, hỗ trợ lập trình Arduino

+ Tích hợp PCF8523 RTC chip, cung cấp thông tin thời gian thực (RTC) chính xác.

+ Tích hợp bộ chuyển đổi CP2102 UART, dùng cho giao tiếp UART hoặc lập trình ATmega328P.

+ Nút do người dùng định nghĩa, có thể được sử dụng để khởi động Raspberry Pi, tắt máy an toàn hoặc chức năng tùy chỉnh khác.

+ Có các mạch bảo vệ như: chống ngược áp, chống ngược dòng, vv đảm bảo cho thiết bị hoạt động ổn định và an toàn.

+ Mạch theo dõi điện áp/dòng điện, theo dõi điện áp và dòng điện hoạt động của Raspberry Pi trong thời gian thực.

+ Đi kèm với tài nguyên và tài liệu hướng dẫn.

CÁC THÔNG SỐ KỸ THUẬT

+ Bộ điều khiển : ATmega328P-AU.

+ Giao diện truyền thông : UART + GPIO

+ Baudrate : 115200bps theo mặc định (có thể lập trình)

+ Giao diện cấp nguồn : Cổng USB hoặc đầu nối PH2.0

+ Điện áp đầu vào USB : 5V

+ Điện áp đầu vào PH2.0 : DC 7 ~ 28V (nguồn điện quy định hoặc pin lithium)

+ Mạch nhúng : chống ngược áp, chống ngược dòng, giám sát điện áp, giám sát dòng điện.

+ Kích thước lỗ lắp : 3.0mm

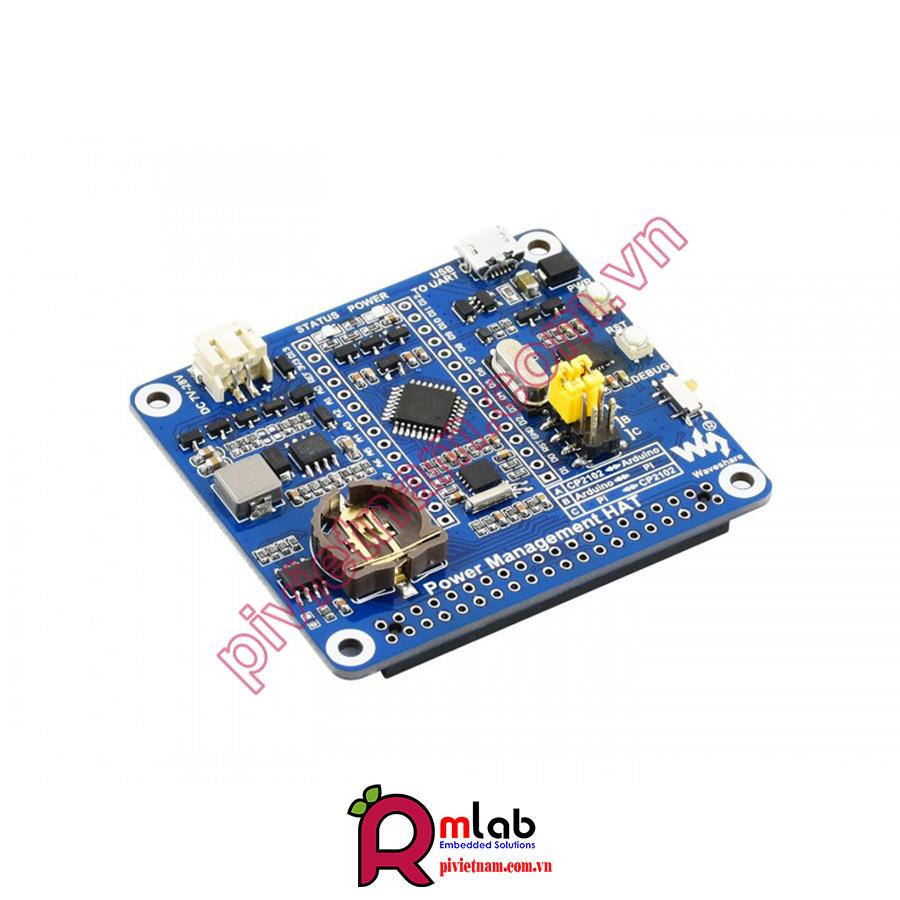

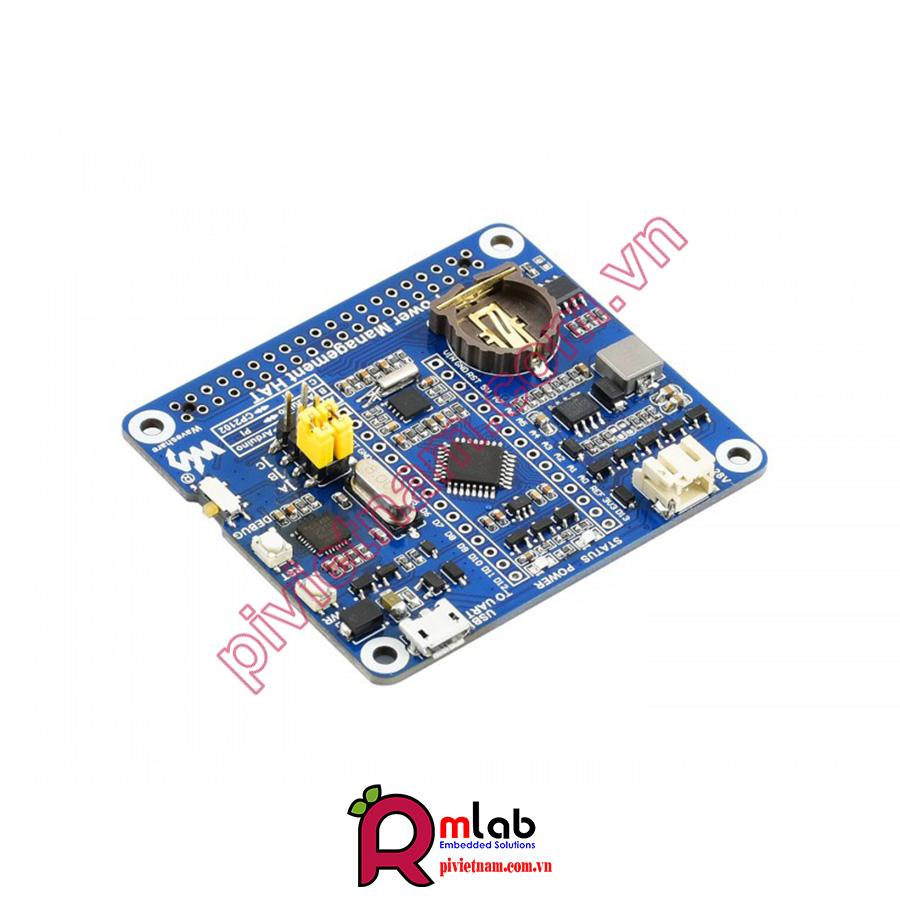

Power Management HAT on board resource

ATmega328P-AU MCU
MP1584 power manager
PCF8523 RTC chip
CP2102 UART converter
CAT24C32: EEPROM storage chip
Raspberry Pi GPIO connector: for connecting Raspberry Pi
PH2.0 connector: for 7~28V regulated power supply or lithium battery
USB TO UART: for power input or UART communication
DEBUG switch:
DEBUG side: power supply will bypass the Arduino and directly provides to Raspberry Pi
the opposite side: power supply is managed by Arduino
PWR button: for Raspberry Pi power on/off, or user-defined function
RST button: Arduino reset
Status indicator
Power indicator
CR1220 button battery holder
UART selection:
A: access Arduino via USB to UART
B: control the Raspberry Pi by Arduino
C: access Raspberry Pi via USB to UART
