POE HAT DÀNH CHO RASPBERRY PI



Power Over Ethernet HAT For Raspberry Pi 3B+/4B, 802.3af-Compliant


OLED For Real-Time Monitoring Temperature, IP, And Fan Status

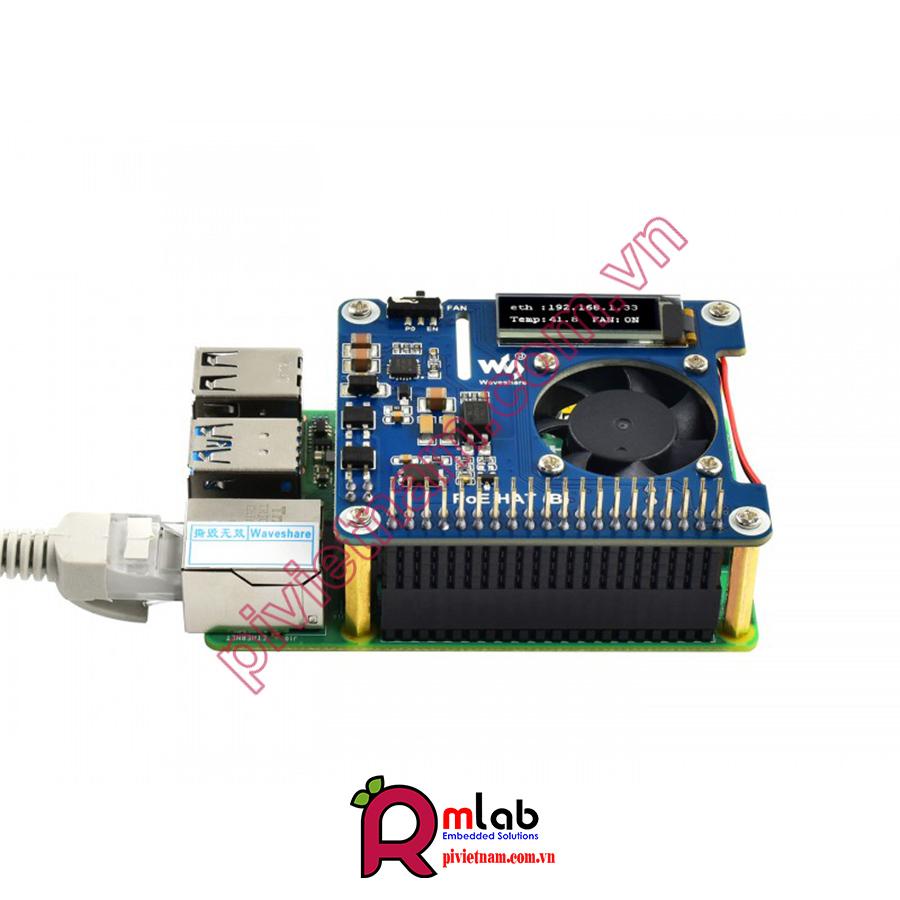

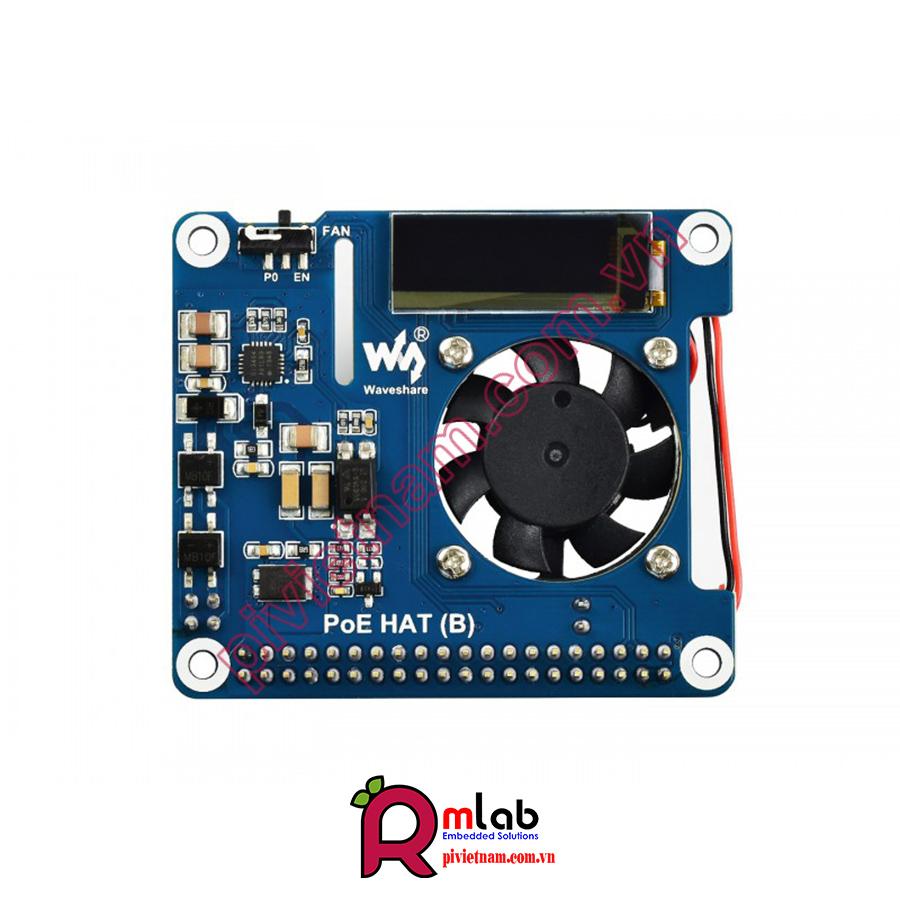

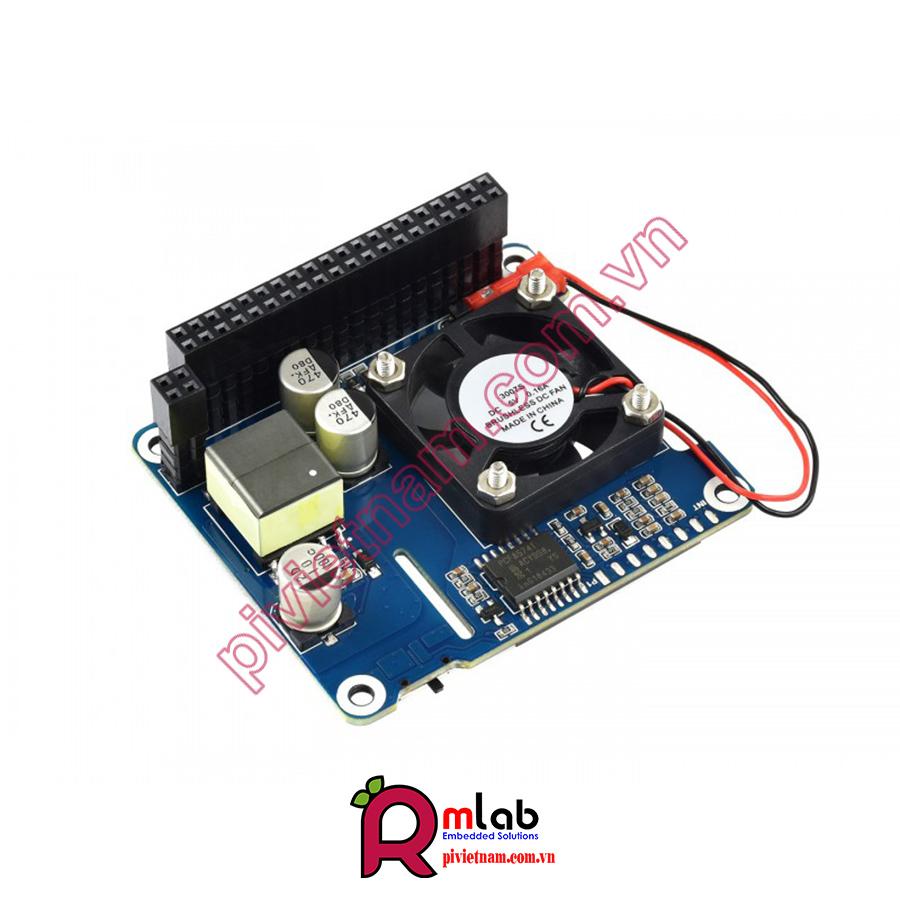

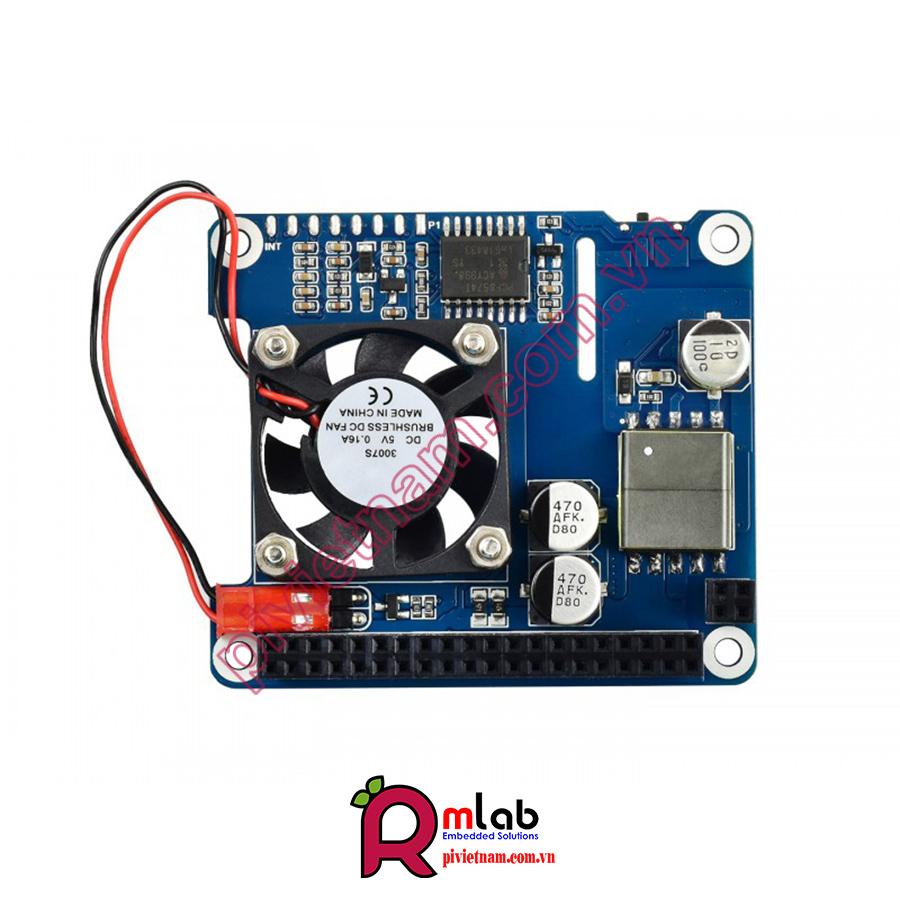

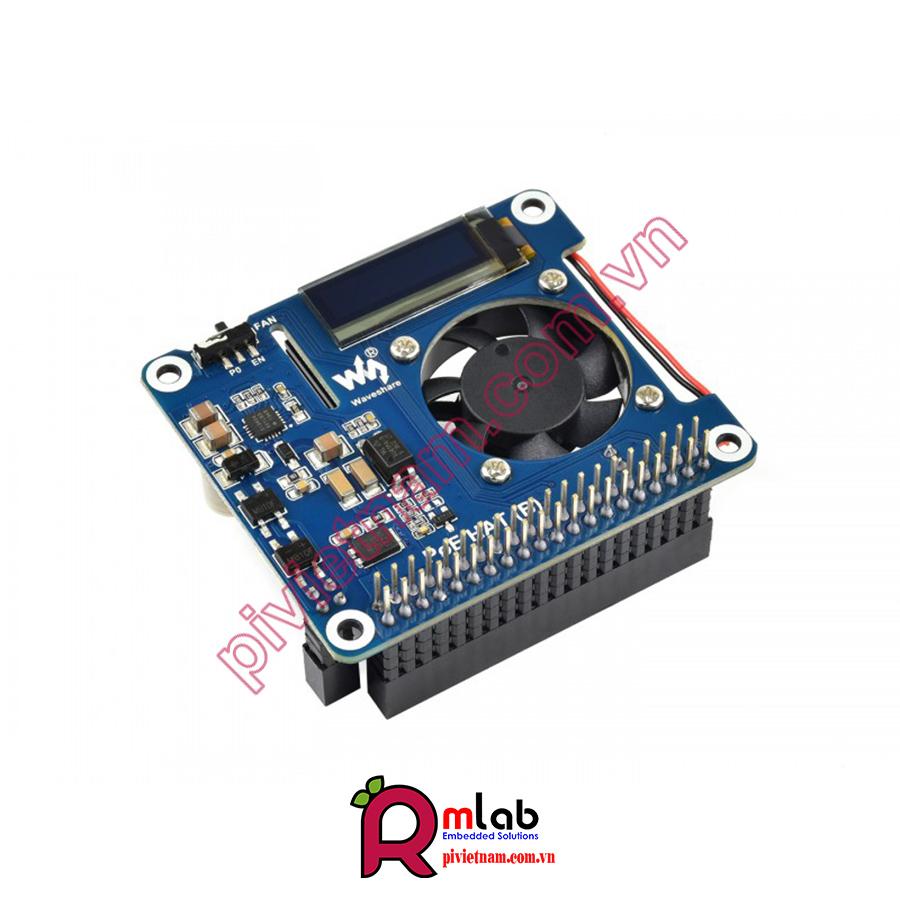

PoE HAT (B) là một  Power Over Ethernet với chuẩn 802.3af dành cho Raspberry Pi 3B +/4B. Bằng cách sử dụng HAT nhỏ này và một số thiết bị tìm nguồn phù hợp theo chuẩn 802.3af, có thể cung cấp cả kết nối mạng và nguồn điện cho Raspberry Pi của bạn chỉ với cable Ethernet.


Đặc điểm, Tính năng


+ 40PIN GPIO Raspberry Pi Tiêu Chuẩn, hỗ trợ Raspberry Pi 3B+/4B

+ Khả năng PoE (Power Over Ethernet) với chuẩn 802.3af

+ Cung cấp năng lượng chuyển đổi chế độ cách ly hoàn toàn (SMPS)

+ OLED 0,91 ", để theo dõi nhiệt độ CPU, địa chỉ IP và trạng thái quạt trong thời gian thực

+ Quạt làm mát trên bo mạch, cho phép tự động chạy trên powerup hoặc điều khiển bằng việc lập trình, được cấu hình bằng công tắc.

+ Tích hợp bộ mở rộng IO PCF8574 cho bus I2C, cung cấp chân P0 để điều khiển quạt trực tiếp và nhiều chân IO dự phòng hơn.


Thông số kỹ thuật



Thích hợp sử dụng cho Raspberry Pi 3B+/4B

Standard Raspberry Pi 40PIN GPIO Stackable Header, Allows Connecting Other HATs



Power Over Ethernet

Cung cấp kết nối mạng và và cấp nguồn cho Raspberry Pi chỉ với một Cable Ethernet



0.91" OLED Display

128 × 32 Pixels, I2C-Bus Controlled

Theo dõi nhiệt độ CPU, địa của IP, trạng thái của quạt theo thơi gian thực


Cooling Fan

Cho phép quạt chạy tự động hoặc lập trình điều khiển, cấu hình bởi công tắc

Automatically Turn On/Off Depending On The Raspberry Pi Processor Temperature



Onboard PCF8574 Chip

PCF8574 IO mở rộng cho I2C Bus, cung cấp 8 IO Pins, chân P0 dùng cho điều khiển quạt

và cung cấp các chân hàn (P1-P7, INT)



Sơ đồ chân kết nối



Kích thước bên ngoài



Tài liệu tham khảo


WIKI: www.waveshare.com/wiki/PoE_HAT_(B)
