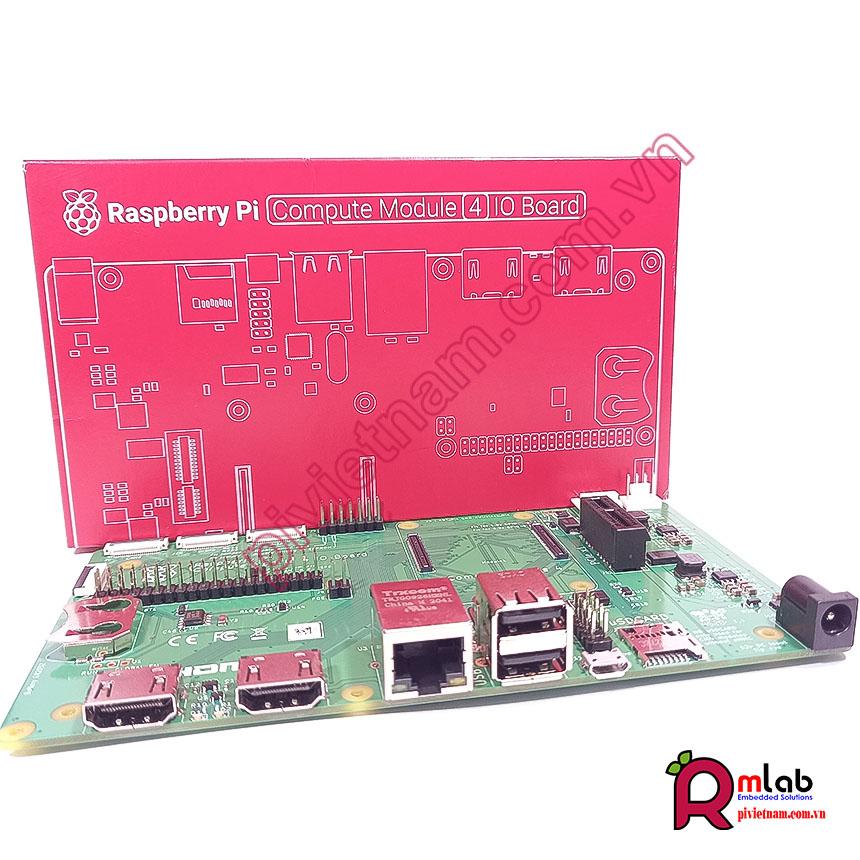

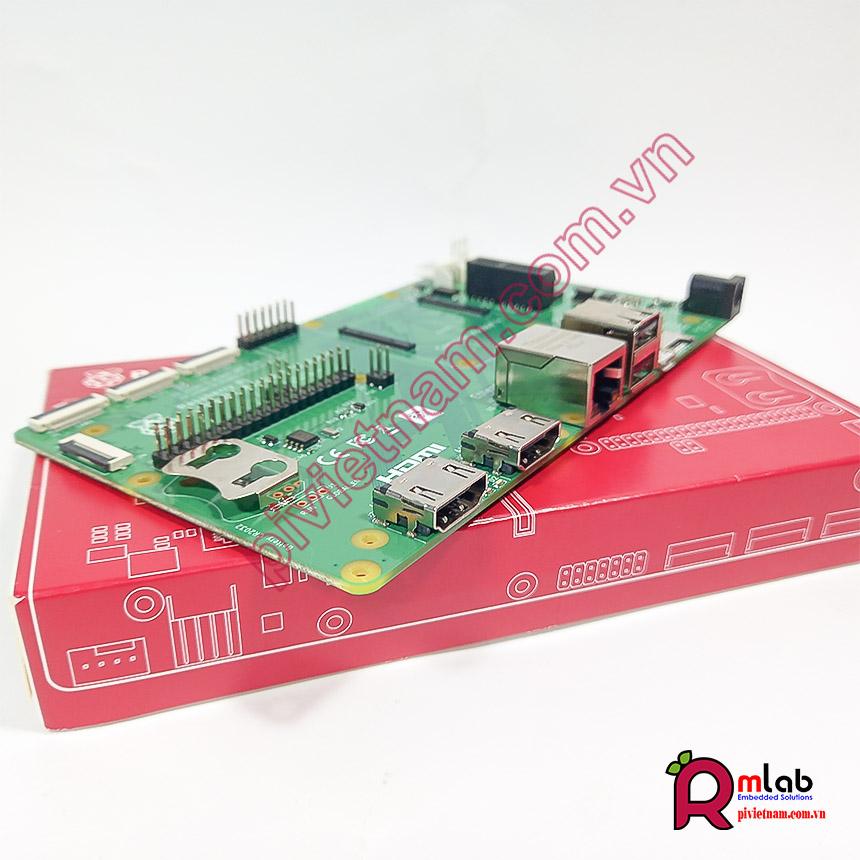

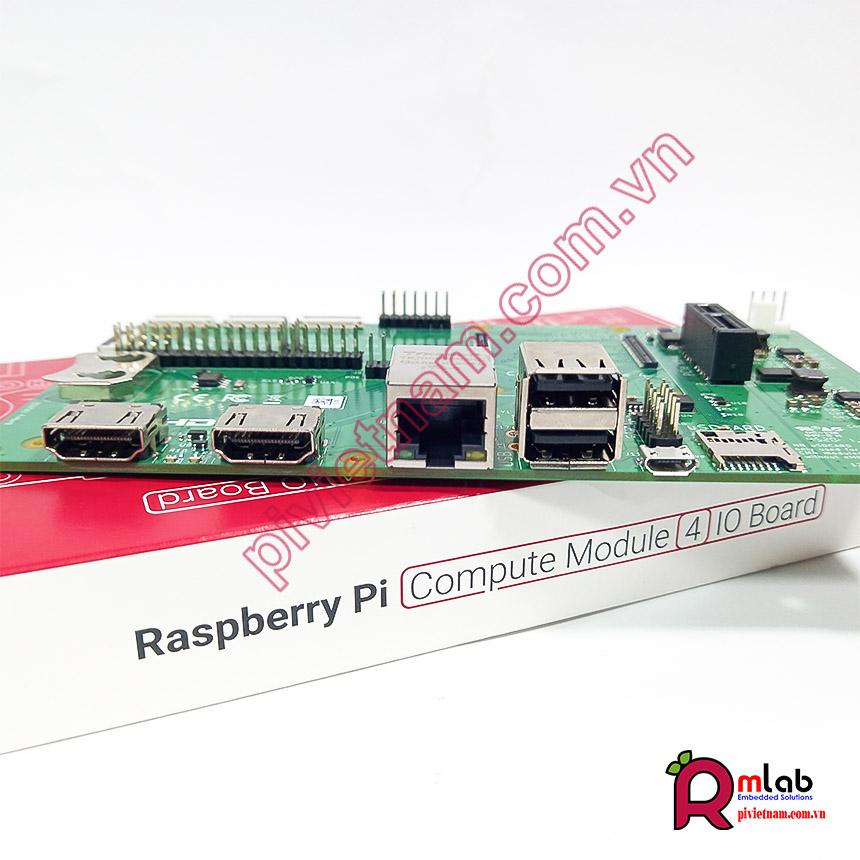

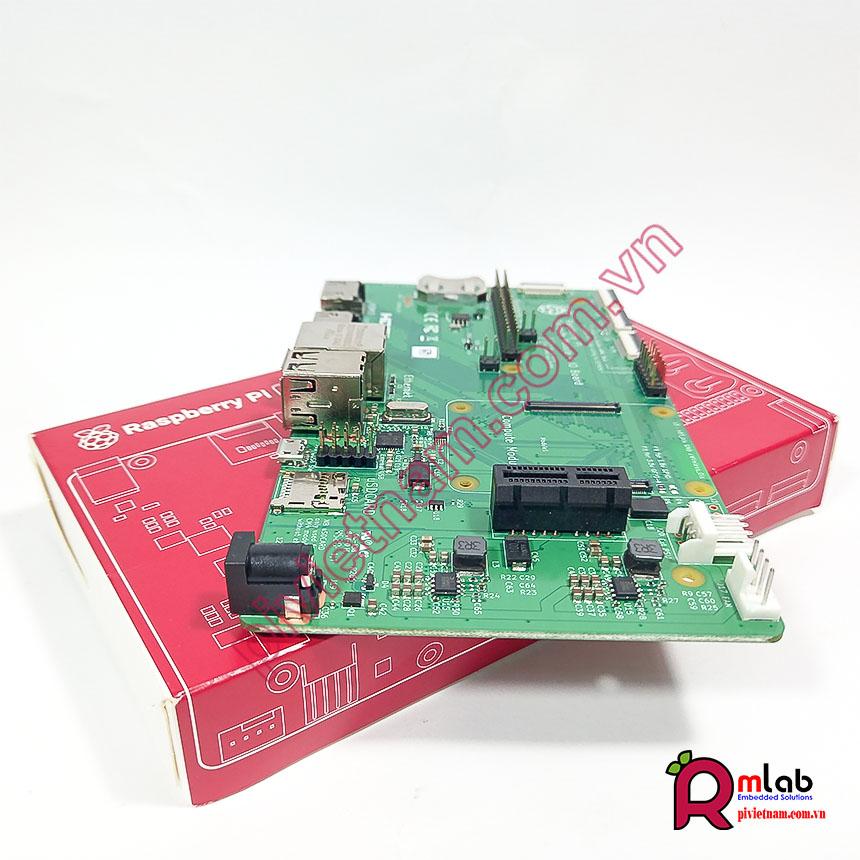

Raspberry Pi Compute Module 4 IO Board

Raspberry Pi Compute Module 4 IO Board (Bảo hành 6 tháng)

1,388,000

Sản phẩm được nhập khẩu chính hãng từ Raspberry Pi

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu

Sản phẩm được bảo hành 6 tháng

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT  VÀ ĐẶT HÀNG TRỰC TIẾP




GIỚI THIỆU

Bo mạch IO Compute Module 4 là một bo mạch đồng hành cho Raspberry Pi Compute Module 4. Nó được thiết kế để sử dụng như một hệ thống phát triển cho Compute Module 4 và như một bảng nhúng được tích hợp vào các sản phẩm cuối.

Bo mạch IO được thiết kế để cho phép bạn tạo hệ thống nhanh chóng bằng cách sử dụng các bộ phận có sẵn như HAT và khe cắm PCIe, có thể bao gồm NVMe, SATA, mạng hoặc USB. Các đầu nối người dùng chính được đặt dọc theo một bên để làm cho thùng loa trở nên đơn giản.

Bo mạch IO Compute Module 4 cũng cung cấp một cách tuyệt vời để tạo hệ thống nguyên mẫu bằng cách sử dụng Compute Module



TỔNG QUAN PHẦN CỨNG





THÔNG SỐ KỸ THUẬT



+ Kết nối CM4: phù hợp với tất cả các biến thể của Raspberry Pi Compute Module 4 (LINK HERE)

+ Các đầu nối Raspberry Pi HAT tiêu chuẩn có hỗ trợ PoE

+ Ổ cắm PCIe Gen 2 x1 tiêu chuẩn

+ Đồng hồ thời gian thực (RTC) với pin dự phòng

+ Dual HDMI connectors

+ Dual MIPI camera connectors

+ Dual MIPI display connectors

+ Ổ cắm Gigabit Ethernet hỗ trợ PoE HAT

+ Bộ chia USB 2.0 trên bo mạch với 2 đầu nối USB 2.0

+ Ổ cắm thẻ SD cho các biến thể Compute Module 4 không có eMMC

+ Hỗ trợ lập trình các biến thể eMMC của Compute Module 4

+ Bộ điều khiển quạt PWM với phản hồi của máy đo tốc độ

+ Nguồn đầu vào: đầu vào 12V, đầu vào + 5V với chức năng giảm (không cung cấp nguồn điện)

+ Kích thước: 160 mm × 90 mm



TÀI LIỆU THAM KHẢO

Raspberry Pi Compute Module 4 IO Board product brief

Raspberry Pi Compute Module 4 IO Board datasheet

Raspberry Pi Compute Module 4 IO Board KiCAD files



  Bạn có thể tham khảo bài viết sau (LINK HERE) hoặc video dưới đây, để cài hệ điều hành cho Compute Module 4 :

Quý khách hàng có thể liên hệ với SĐT: 0862628846 (zalo) kỹ thuật viên của MLAB để được hỗ trợ, tư vấn trong quá trình sử dụng
