Board mở rộng Raspberry Pi Compute Module CM3 / CM3+(with Case) chuẩn công nghiệp tích hợp 4G và POE

Board mở rộng Raspberry Pi Compute Module CM3 / CM3+(with Case) chuẩn công nghiệp tích hợp 4G và POE (Bảo hành 6 tháng)

  • MLAB00531
  • Waveshare
3,600,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Tương thích với các dòng Raspberry Pi Compute Module CM3 / CM3+.

Hỗ trợ kết nối wifi, 4G và PoE

Sản phẩm được bảo hành 06 tháng.

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT, TƯ VẤN  VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM


--- Quý khách hàng có nhu cầu có thể đặt hàng trước ---

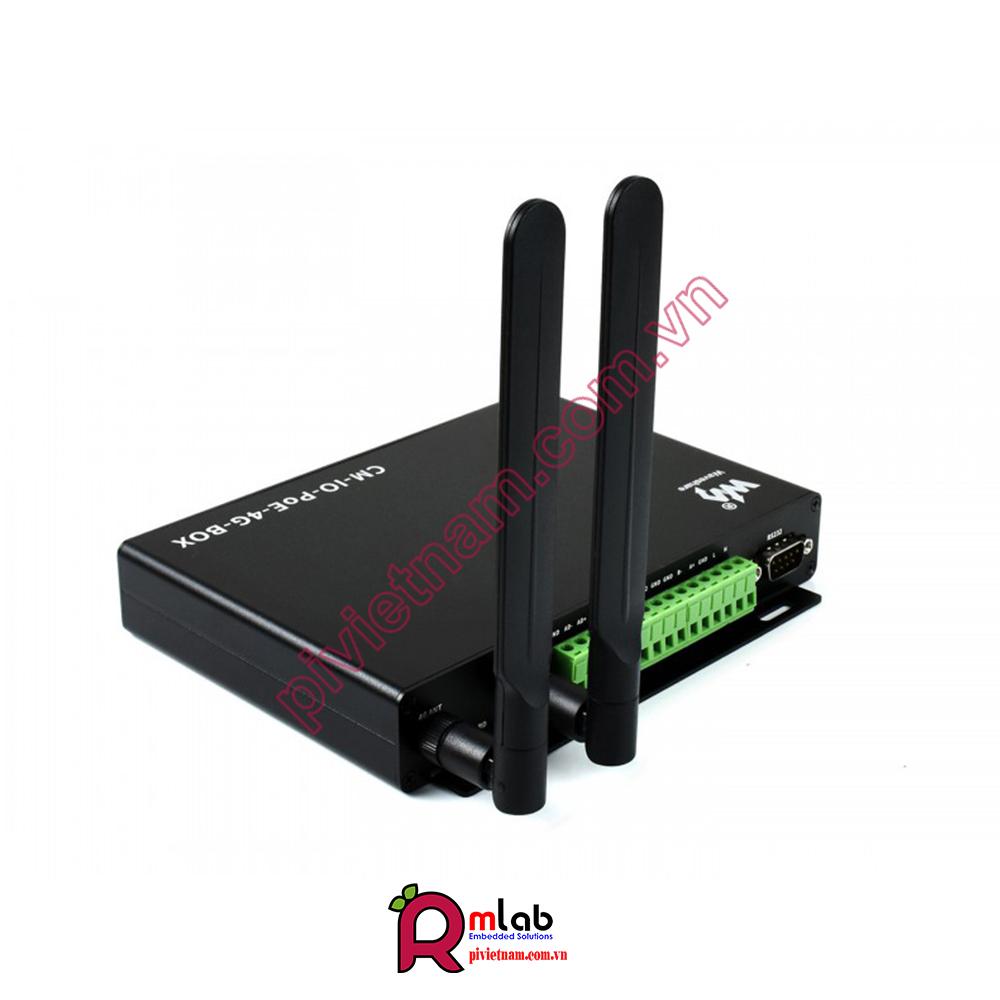

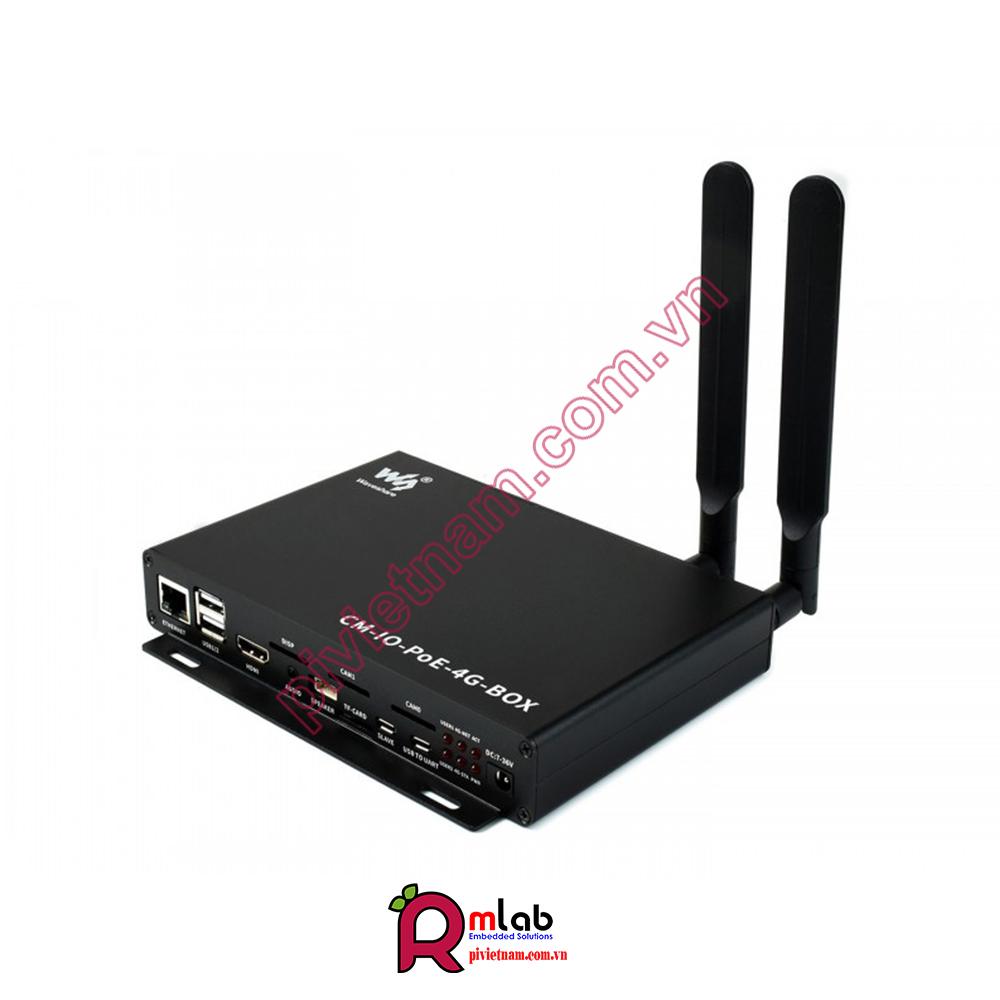

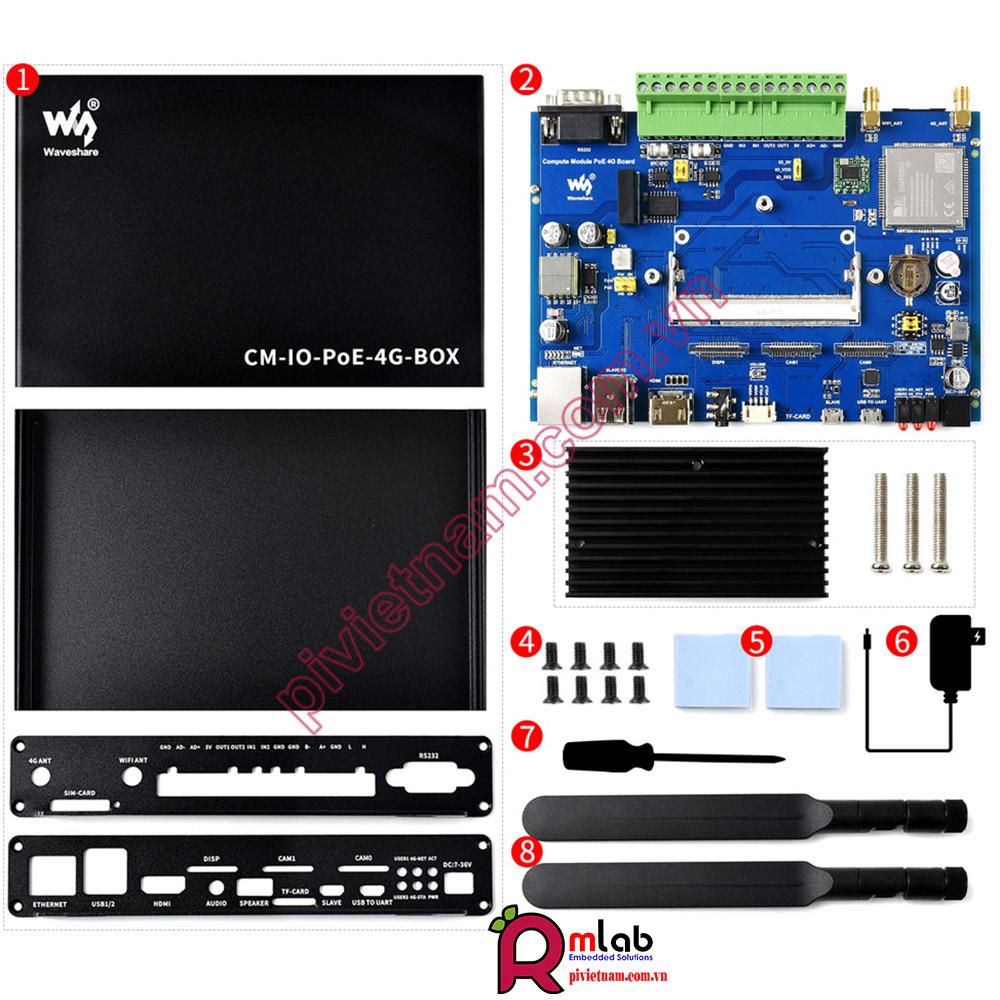

Compute Module Industrial IoT Mini-Computer, With 4G Connectivity And PoE Feature, For Raspberry Pi CM3 / CM3+ Series


Compute Module Industrial IoT Computer

For Raspberry Pi Compute Module CM3 / CM3 Lite / CM3+ / CM3+ Lite

CM-IO-POE-4G-BOX là một Board mở rộng Mini PC IoT công nghiệp được thiết kế dành riêng cho Raspberry Pi Compute Module 3 / 3+ (KHÔNG bao gồm trong bộ sản phẩm này). Thiết bị với các chức năng giao tiếp bao gồm mạng di động 4G / 3G / 2G global, PoE Ethernet và WiFi wireless. Ngoài ra,  còn có các giao diện dùng trong công nghiệp khác như : CAN, RS485, RS232, ADC và GPIO, làm cho thiết bị này trở thành lựa chọn lý tưởng cho các loại ứng dụng IoT công nghiệp.



Đặc điểm, tính năng

+ Tương thích với Raspberry Pi CM3 / CM3 Lite / CM3+ / CM3+ Lite

+ Tích hợp Module SIM7600G-H giao tiếp 4G/3G/2G global

+ 10/100M auto-negotiation Ethernet port, with PoE enabled

+ Hỗ trợ kết nối 2.4GHz WiFi wireless

+ USB HUB và USB TO UART, cho phép kết nối với nhiều thiết bị qua cổng USB

+ Cung cấp các giao diện kết nối chuẩn công nghiệp: CAN/RS485/RS232/ADC/GPIO/RTC

+ Hỗ trợ multi video/audio ports như : HDMI/DSI/CSI

Thông số kỹ thuật

NETWORK
Ethernet10/100M auto-negotiation Ethernet port, with PoE enabled, RJ45 connector
Cellularsupports global 4G/3G/2G communication (via onboard SIM slot)
WiFisupports 802.11b/g/n, 2.4GHz
VIDEO / AUDIO
Camera2x CSI ports, can be used simultaneously
HDMIHDMI HD port
DisplayDSI port, for connecting Raspberry Pi DSI display
Audio3.5mm audio jack, stereo output
Speaker4PIN speaker connector, supports 8Ω 5W speaker
INDUSTRIAL ISOLATED INTERFACES
1 × RS232DR9 (male), isolated, with TVS protection, anti-surge, and ESD protection
1 × RS485screw terminal, isolated, with 600W lightning-proof, anti-surge, and 15KV ESD protection, allows using 120Ω terminal resistor
1 × CANscrew terminal, isolated, lightning-proof, and ESD protection, allows using 120Ω terminal resistor
4 × GPIOscrew terminal, isolated, 2 channels as isolated input, 2 channels as isolated output
1 × ADCscrew terminal, isolated, 16-bit, 860SPS
COMMON USED PORTS
2 × USB2.0USB type-A connector
1 × USB SLAVEfor burning system image into CM3 / CM3+
1 × USB TO UARTconnects to Raspberry Pi serial port by default, configurable by jumper
1 × RTCreal time clock
1 × Micro SD card slotfor Micro SD card with pre-burnt system (CM3 Lite / CM3+ Lite only)
1 × SIM slotsupports standard 4G/3G/2G cellular SIM card
OTHER
Power supplyDC 7~36V wide voltage range input

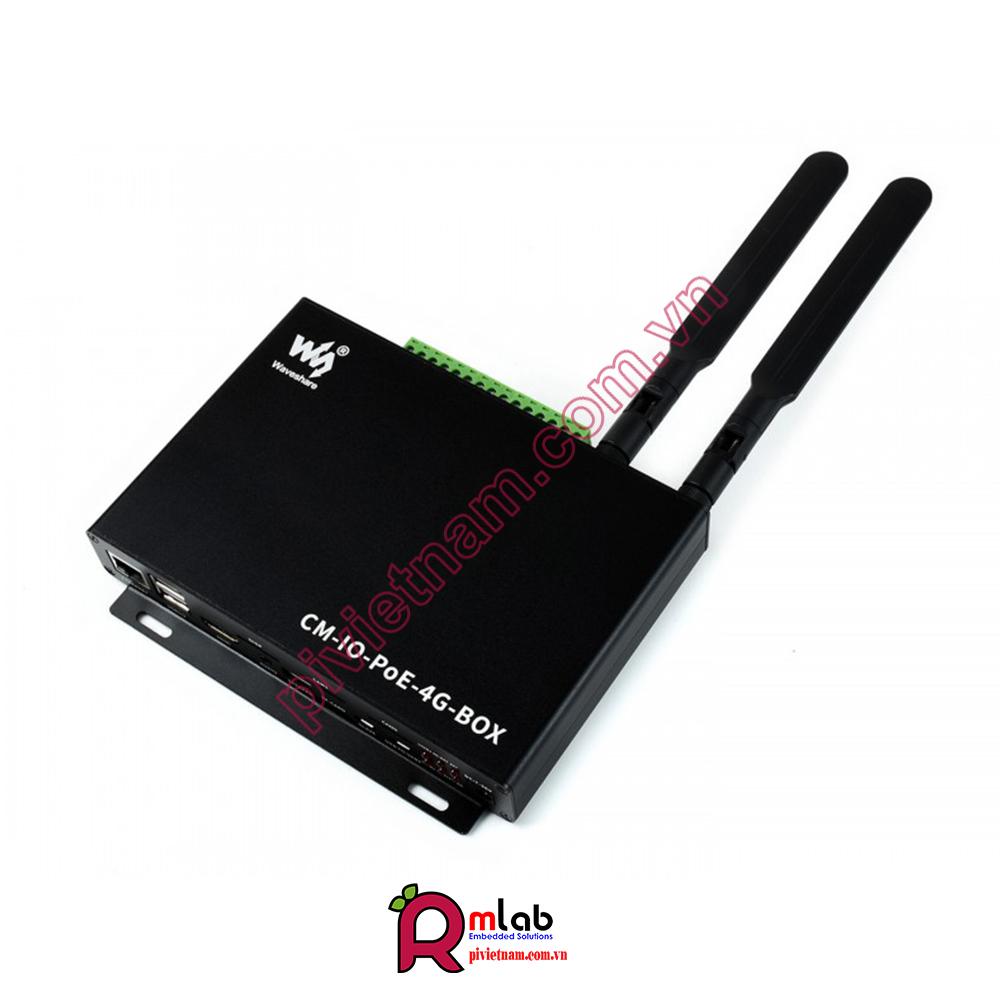

CaseIndustrial grade aluminum alloy case

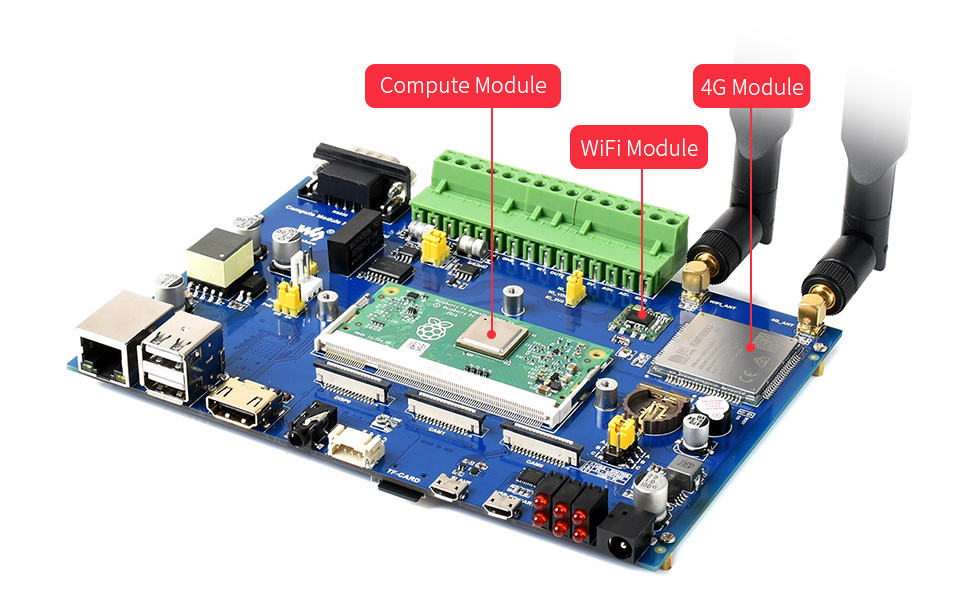

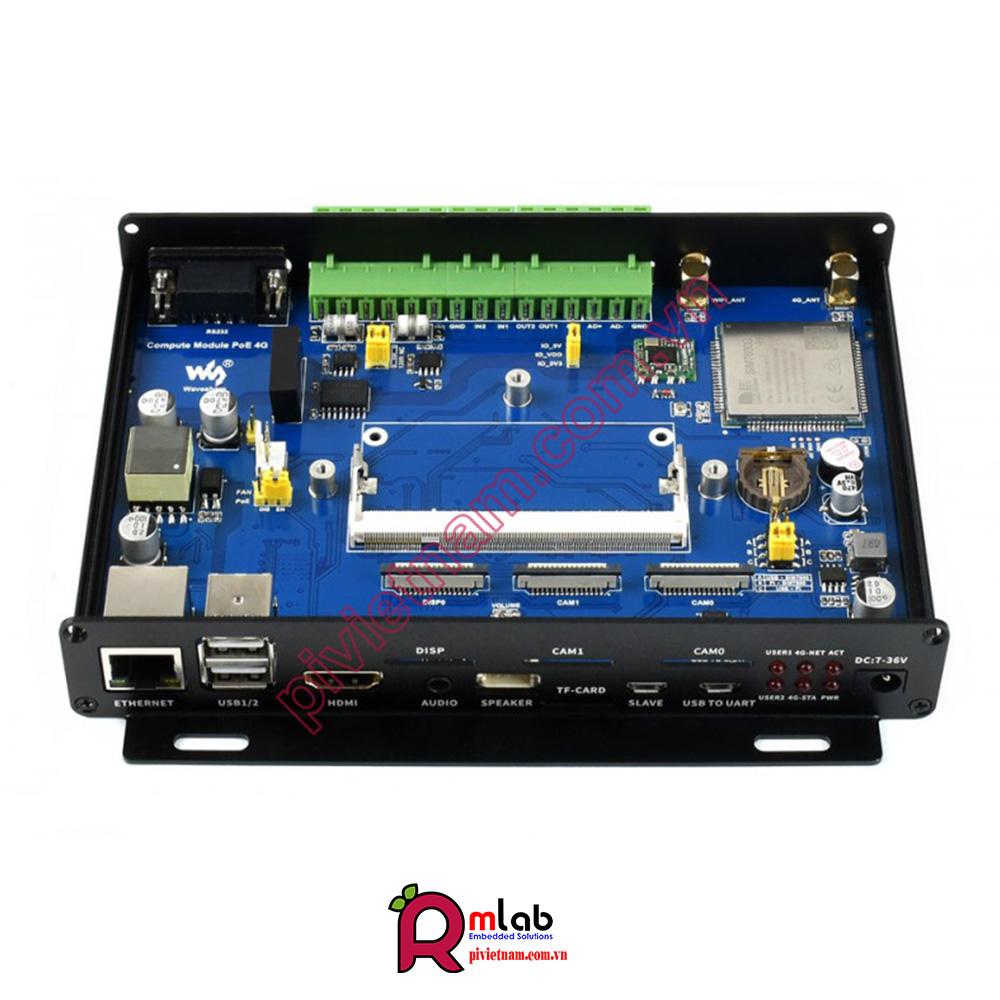

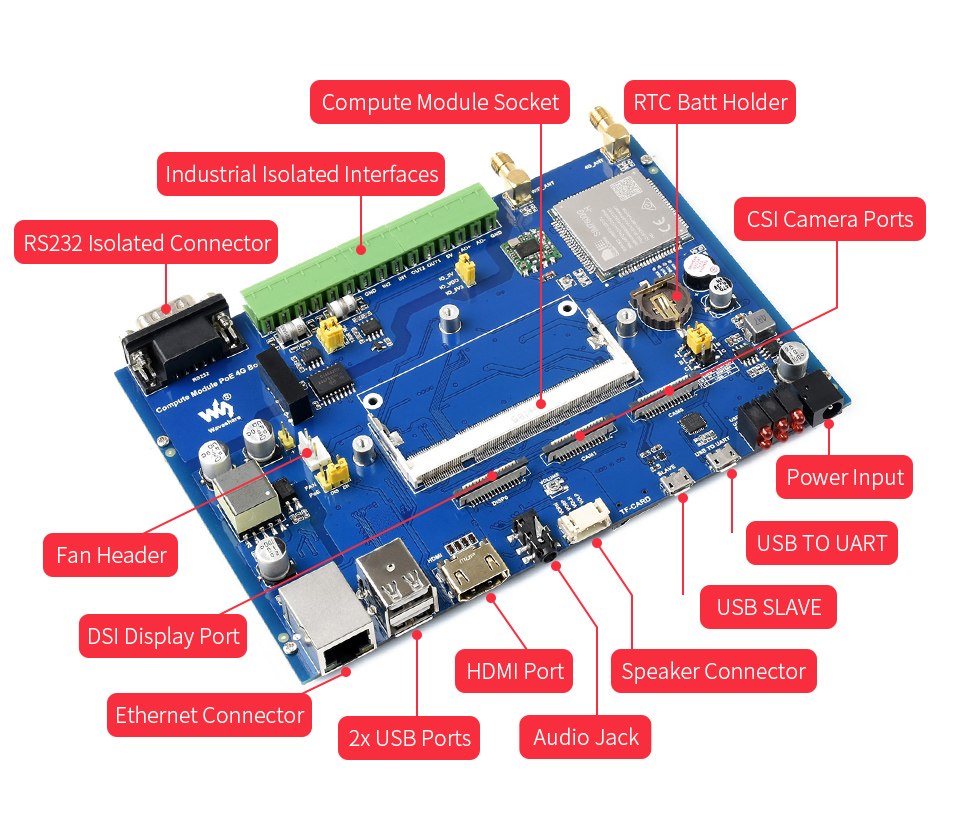

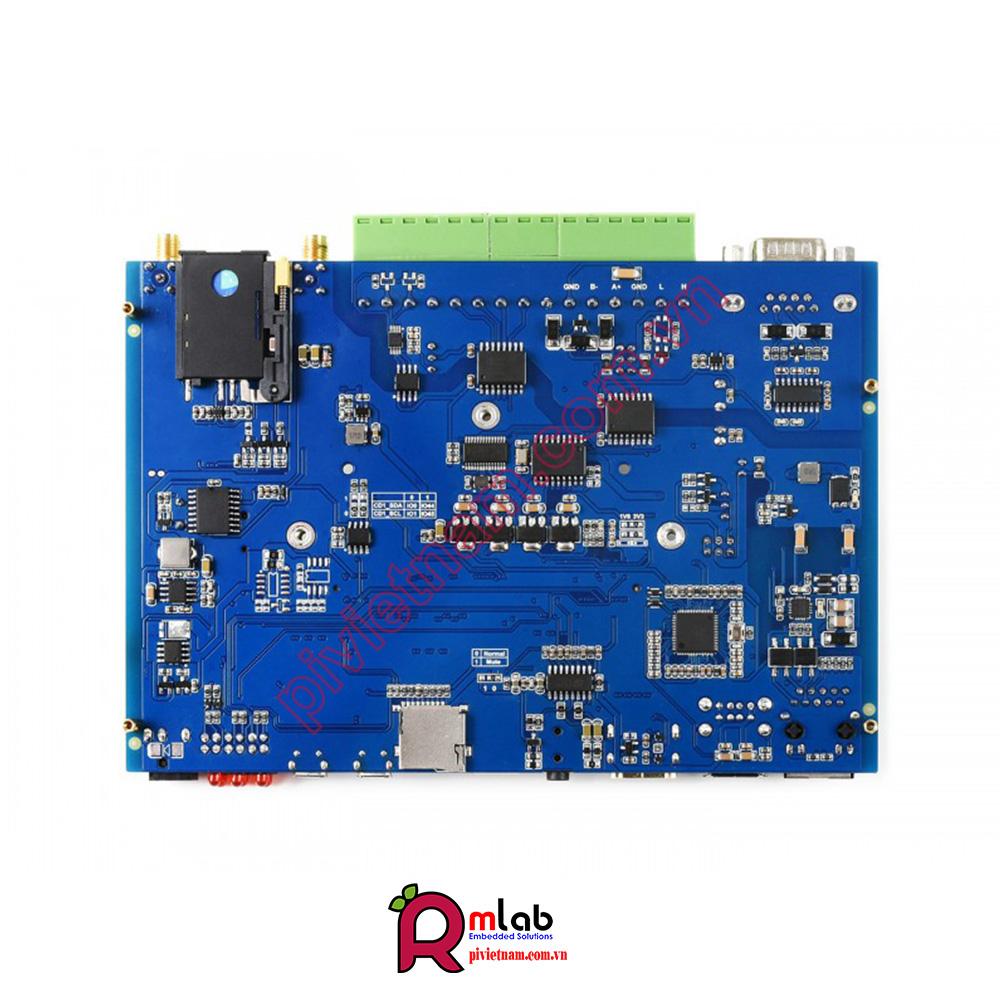

Thiết kế bên trong thiết bị

Tích hợp board mạch điều khiển trong công nghiệp hỗ trợ PoE Ethernet / 4G / WiFi cũng như các giao diện cách ly công nghiệp khác.

Thiết kế dành riêng cho CM3 / CM3+ Series

Hỗ trợ Raspberry Pi Compute Module CM3 / CM3 Lite / CM3+ / CM3+ Lite

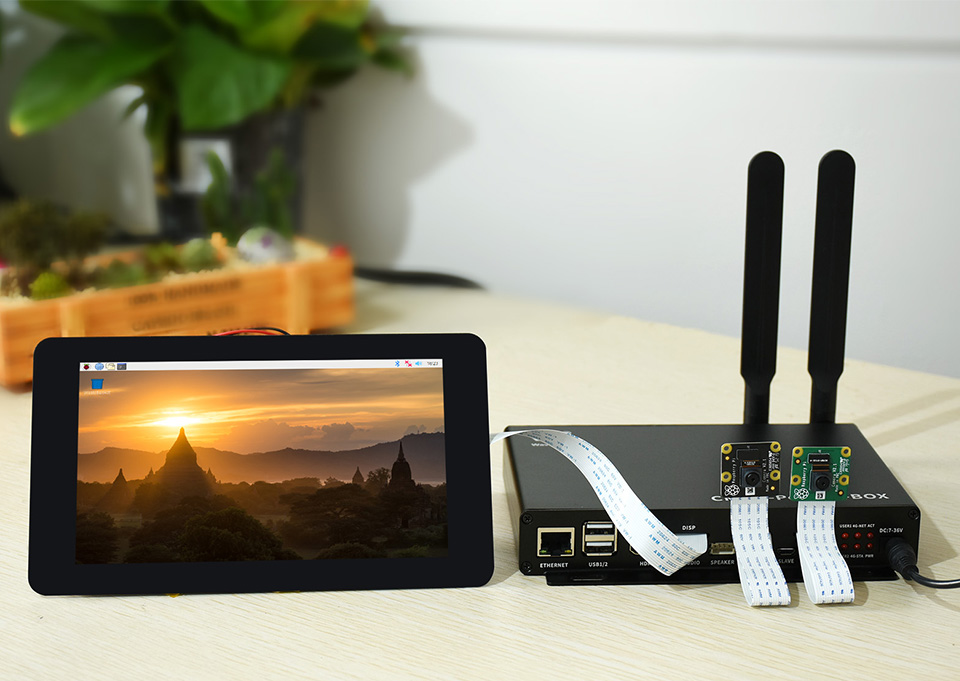

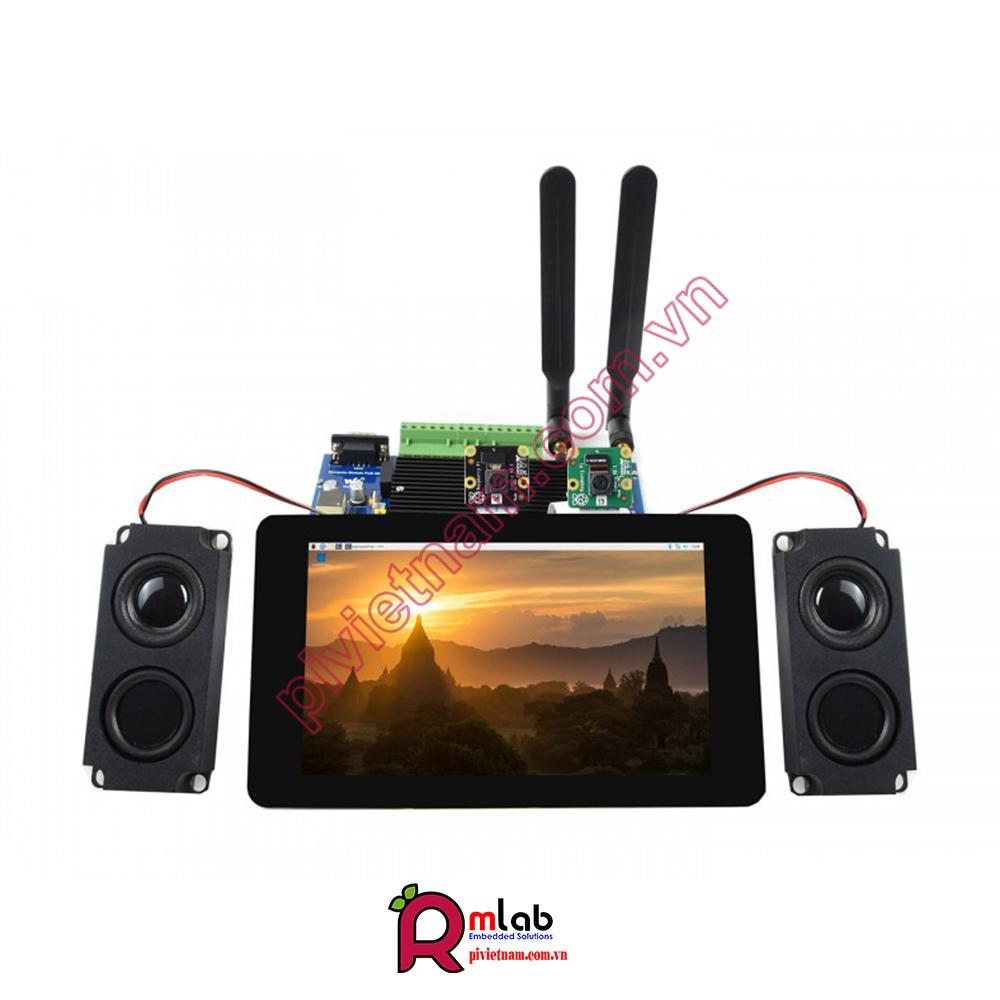

Cho phép kết nối với màn hình để hiển thị, Camera, các thiết bị USB...

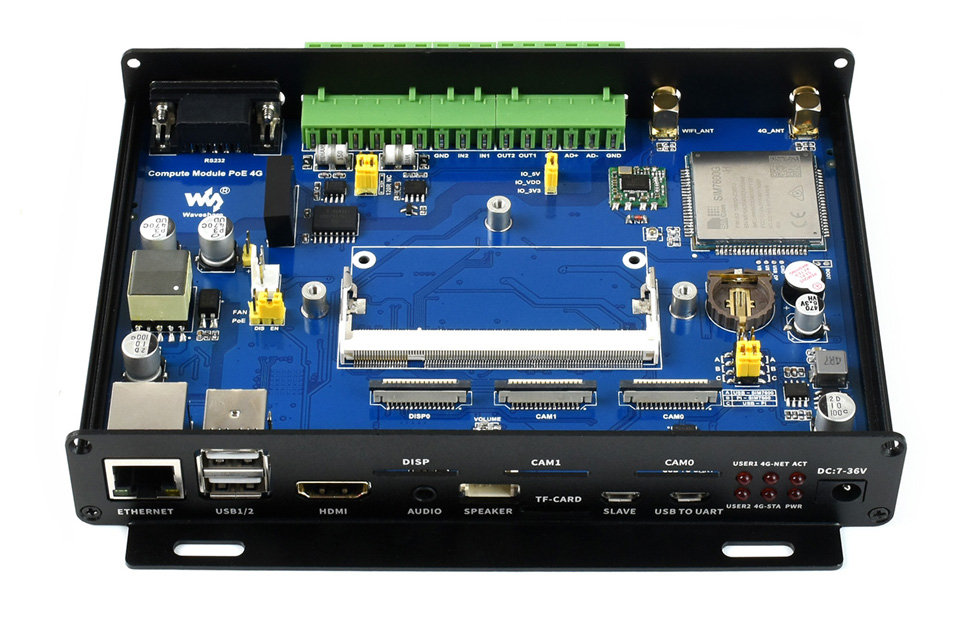

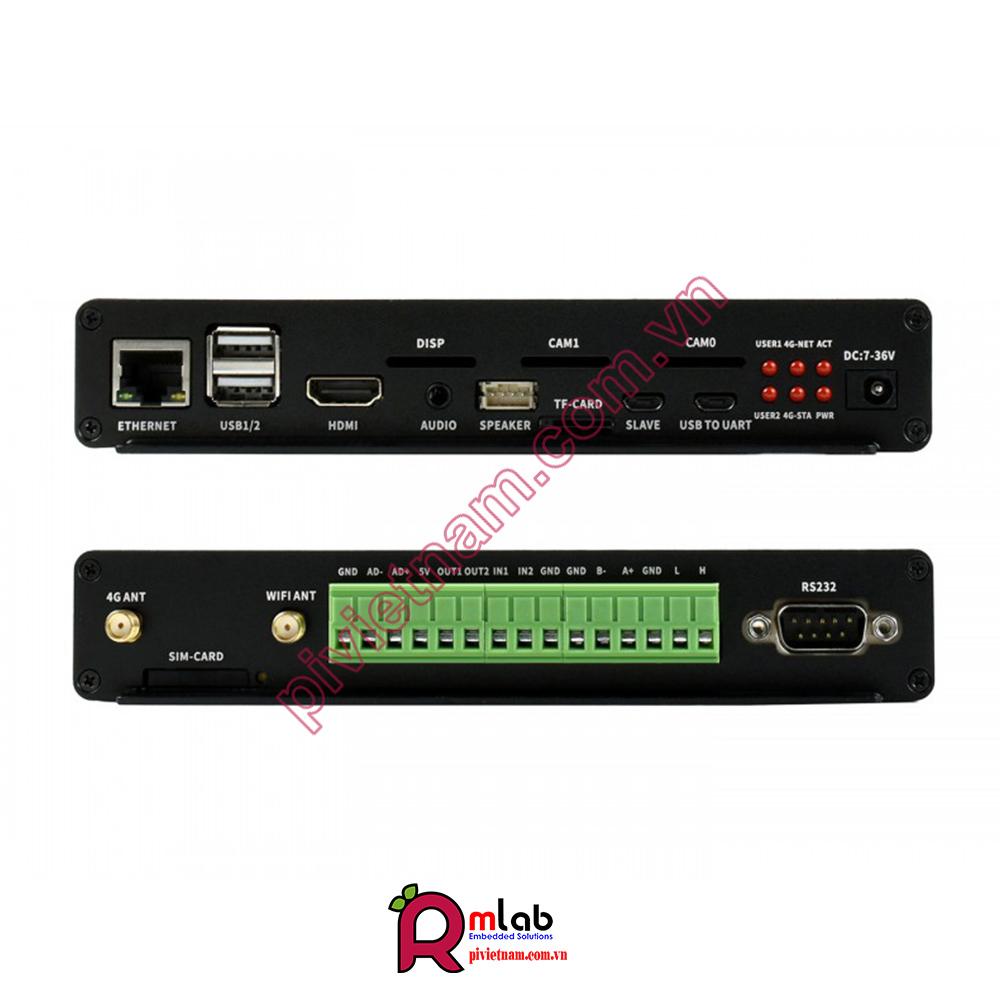

Giao Diện Kết Nối Phong Phú Và Tiện Dụng

Nhiều Giao Diện Cách Ly Công Nghiệp Khác Nhau: CAN / RS485 / RS232 / ADC / GPIO / RTC

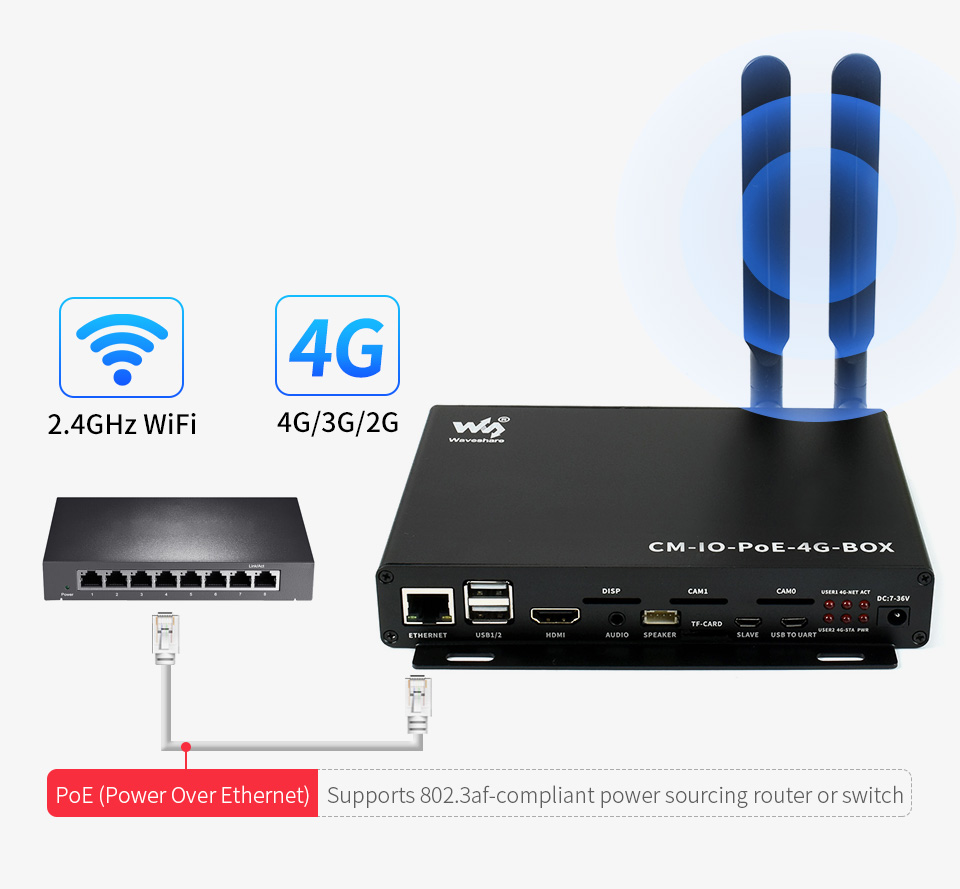

PoE Ethernet, Kết Nối 4G, Kết Nối WiFi

Các Tính Năng Cấp Nguồn PoE Qua Ethernet,

Giao Tiếp 4G / 3G / 2G Global Tương Thích 802.3af, Tốc Độ Dữ Liệu Lên Đến 150Mbps

Kết Nối 2.4GHz WiFi Wireless

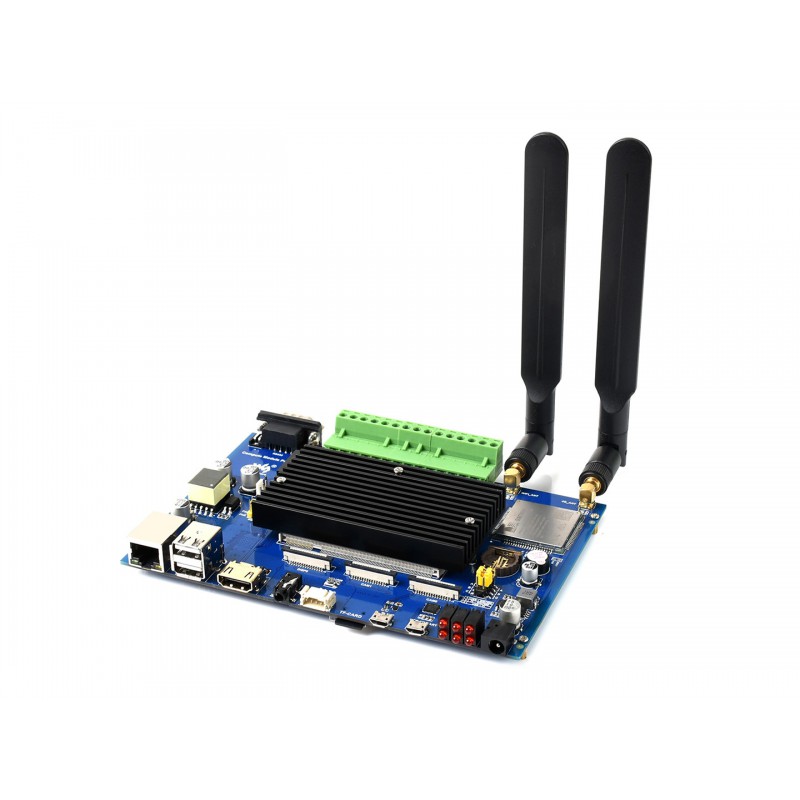

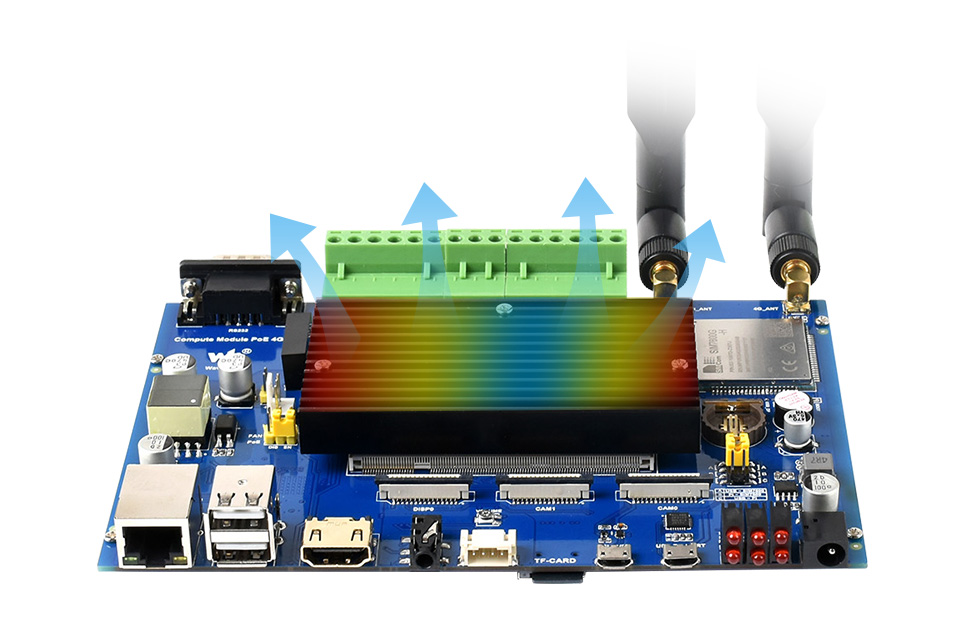

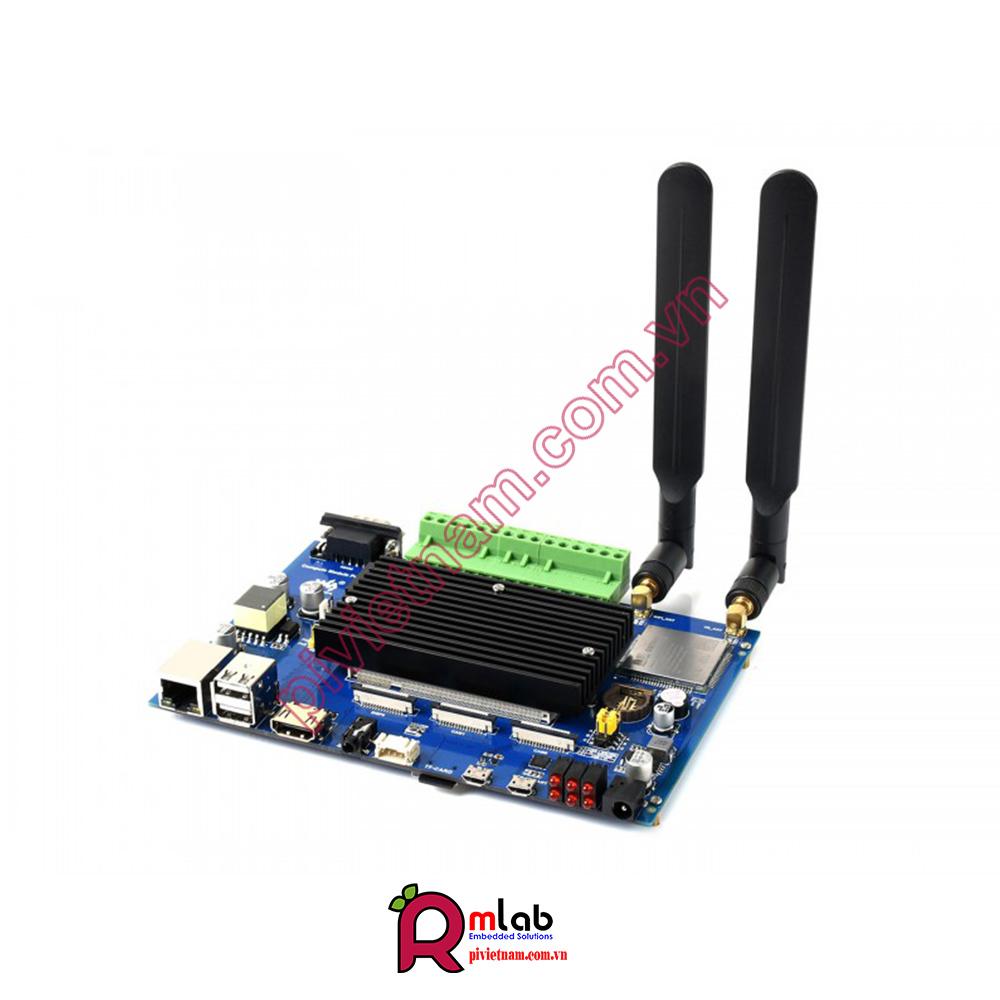

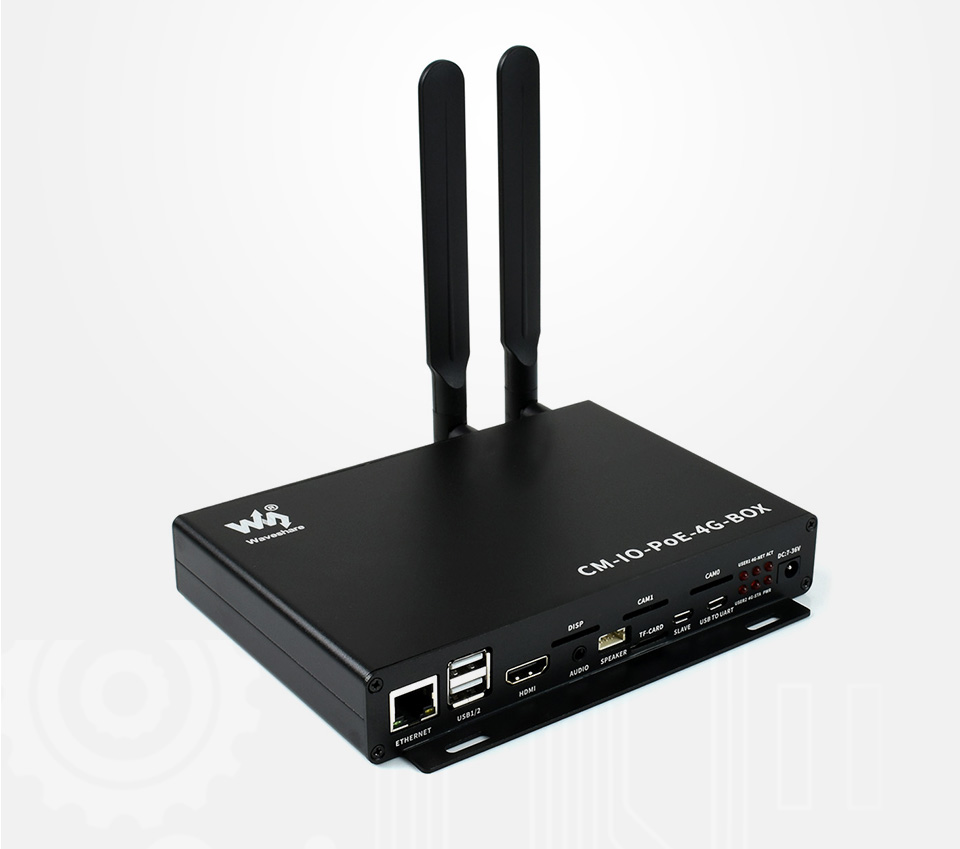

Tản Nhiệt Hợp Kim Nhôm

Giúp Tản Nhiệt Hiệu Quả Hơn

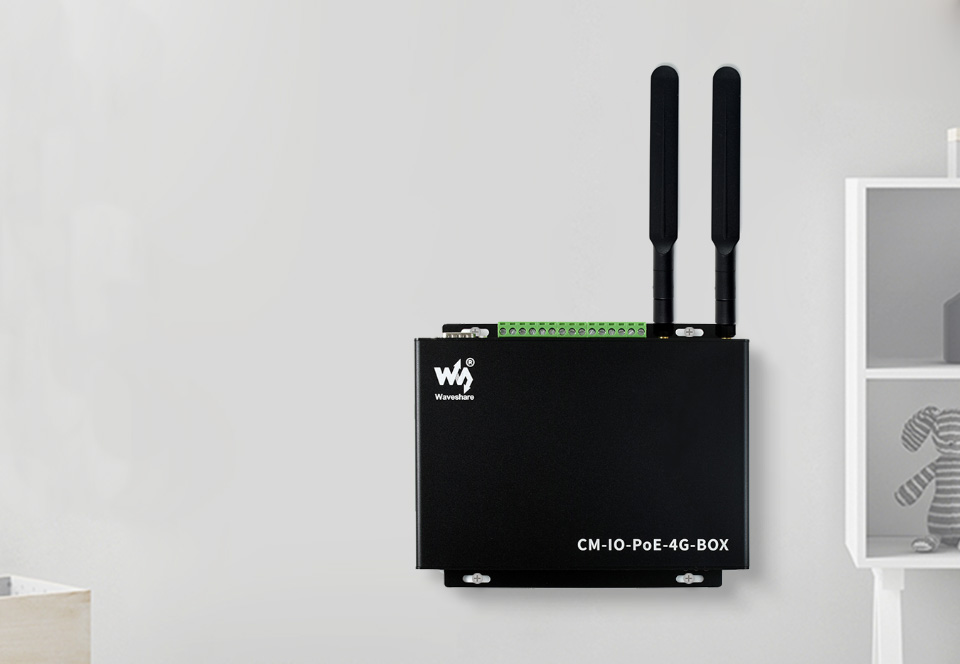

Giá Đỡ Treo Tường

Gắn Tường Với Lỗ Bắt Vít Ở Hai Bên, Tiện Dụng

Các Ứng Dụng

Binocular Vision, PoE Powered Raspberry Pi Projects, Or Other Industrial Context

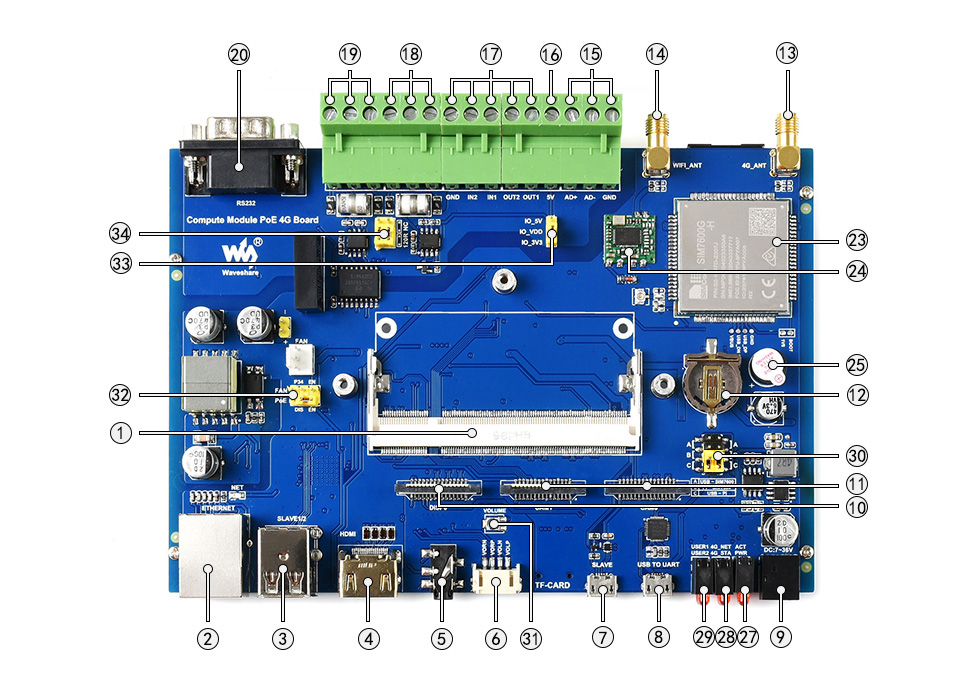

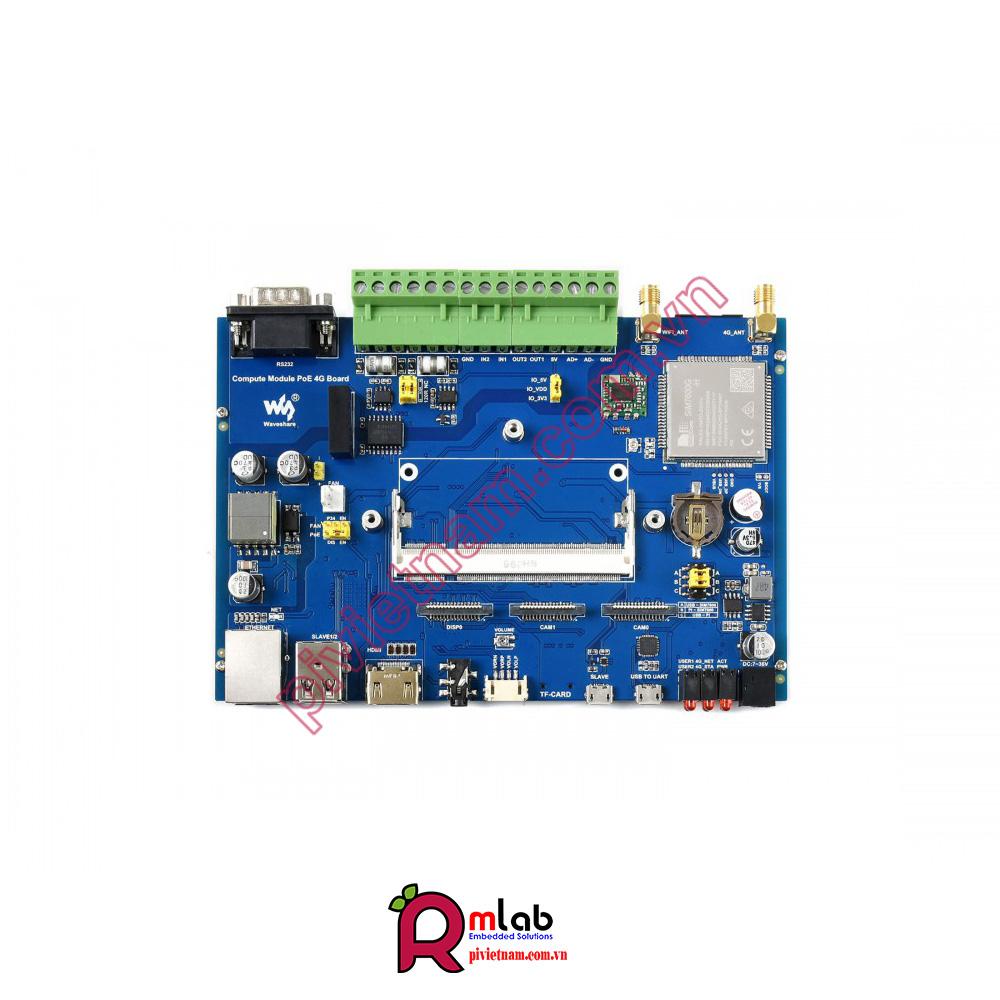

What's On Board



1. Compute Module socket

for connecting Raspberry Pi Compute Module CM3 / CM3 Lite / CM3+ / CM3+ Lite

2. PoE enabled Ethernet port

10/100M auto-negotiation, with PoE Power Over Ethernet features

3. USB Ports

4. HDMI Ports

5. 3.5mm audio jack

6. Dual-channels speaker connector

7. USB SLAVE

allows you to burn system image into CM3 or CM3+

8. USB TO UART

for serial debugging

9. DC power input

supports 7-36V power supply

10. DSI display port

for connecting Raspberry Pi LCD

11. CSI camera port

for connecting Raspberry Pi Camera

12. RTC real time clock battery holder

supports rechargeable Li cell ML1220

13. 4G antenna connector

14. WiFi antenna connector

15. Isolated ADC

ADC differential input

16. Isolated 5V power

max output current 100mA

17. Isolated GPIO

allows controlling / detecting devices via GPIO

18. Isolated RS485 interface

19. Isolated CAN interface

20. Isolated RS232 interface

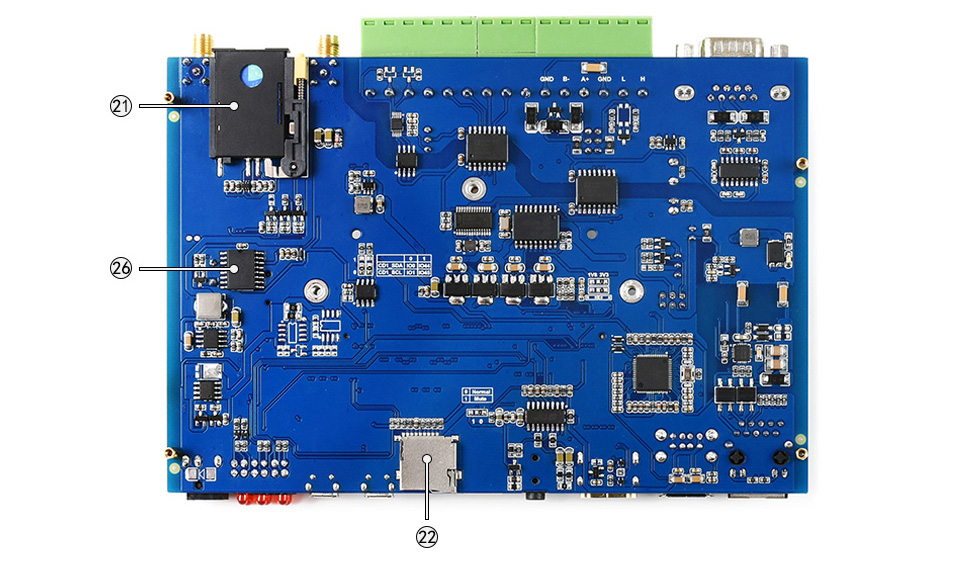

21. SIM slot

supports standard 4G/3G/2G SIM card

22. Micro SD card slot

insert a Micro SD card with pre-burnt system, to start up CM3 Lite / CM3+ Lite variant

23. SIM7600G-H communication module

supports 4G/3G/2G communication and GNSS function

24. WiFi module

supports 2.4G WiFi connection

25. Buzzer

26. DS3231

high precision RTC chip, I2C bus

27. Raspberry Pi indicator

ACT: Raspberry Pi operating status indicator
PWR: Raspberry Pi power indicator

28. SIM7600G-H indicator

NET: network indicator
STA: status indicator

29. User LED

handy for I/O output testing, or program running status monitoring

30. Serial port connection setting

31. Volume adjustment

32. PoE configuration

DIS: disable PoE
EN: enable PoE

33. ADC chip power supply selection

34. RS485 CAN terminal resistor selection

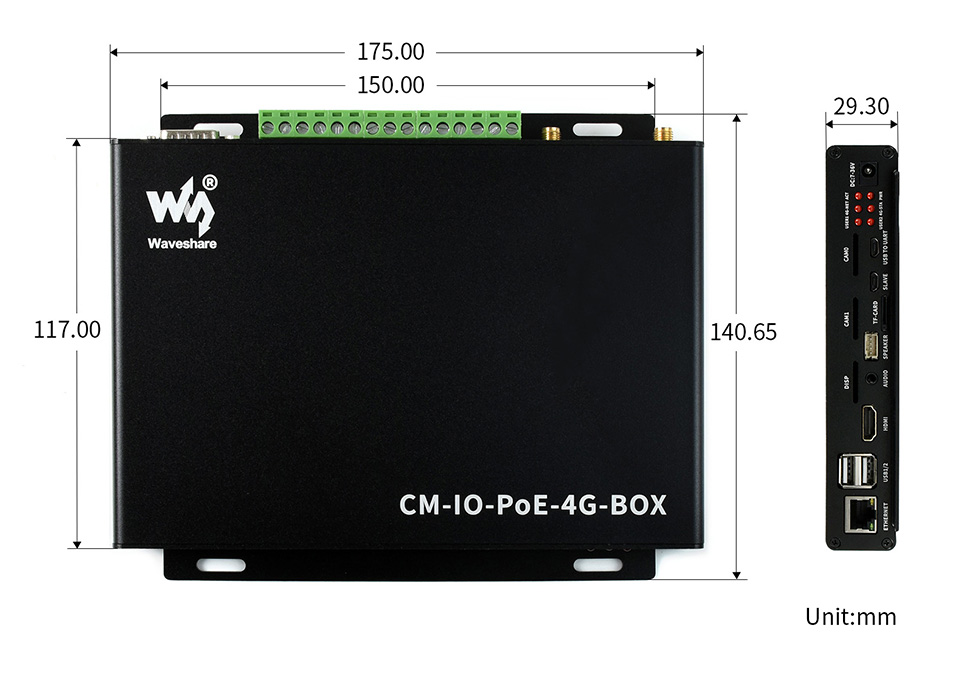

Kích thước bên ngoài

Tài liệu tham khảo

WIKI: Compute_Module_PoE_4G_Board
