Raspberry Pi Compute Module 3 Accessory Pack Type A, CM3 IO Board, DS18B20, IR Remote Controller

Giới thiệu chung

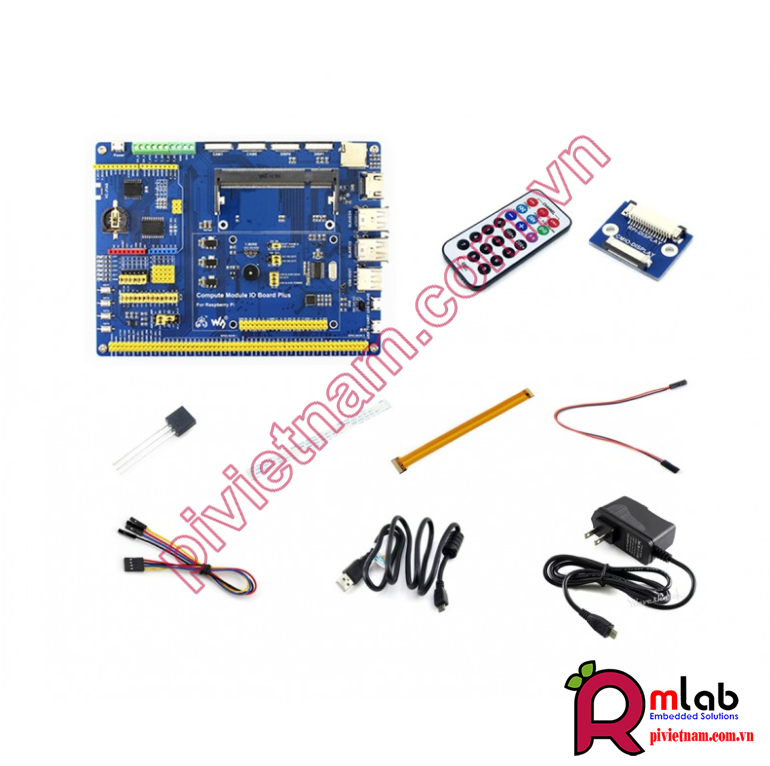

Các bộ phận chính trong gói phụ kiện Compute Module 3 này bao gồm:

+ COMPUTE MODULE IO Board Plus : Mở rộng các loại giao diện từ CM3, như USB, HDMI, giống như Pi thông thường, để giúp bạn thử nghiệm và đánh giá.

Các đặc điểm của Module IO Board Plus

+ Tương thích với Bảng COMPUTE MODULE IO Board V3 từ Raspberry Pi Foundation

+ Tiêu đề Raspberry Pi GPIO, để kết nối các loại Raspberry Pi HAT

+ Kết nối Arduino, cũng hỗ trợ lá chắn Arduino

+ Giao diện 1-WIRE, để kết nối các thiết bị bus đơn như DS18B20

+ Phím 4x, đèn LED 4x, Bộ rung 1x, để kiểm tra I / O

+ Onboard USB HUB, cho phép kết nối nhiều thiết bị USB hơn

+ IR nhận, điều khiển từ xa IR có sẵn

+ Onboard USB TO UART, để gỡ lỗi nối tiếp

+ Giao diện cảm biến

+ ADC 10 bit, 38KSPS, 11-ch (6-ch cho giao diện Arduino, 5-ch cho cảm biến)

+ Bộ giải mã 16 bit, 2 kênh

+ Trên tàu RTC, một trong những chức năng phổ biến và hữu ích nhất

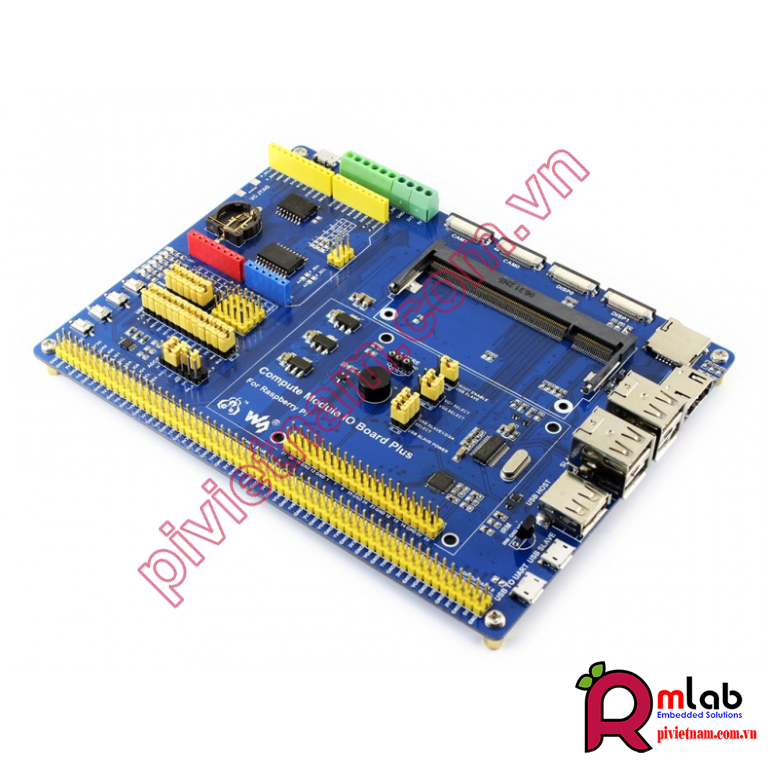

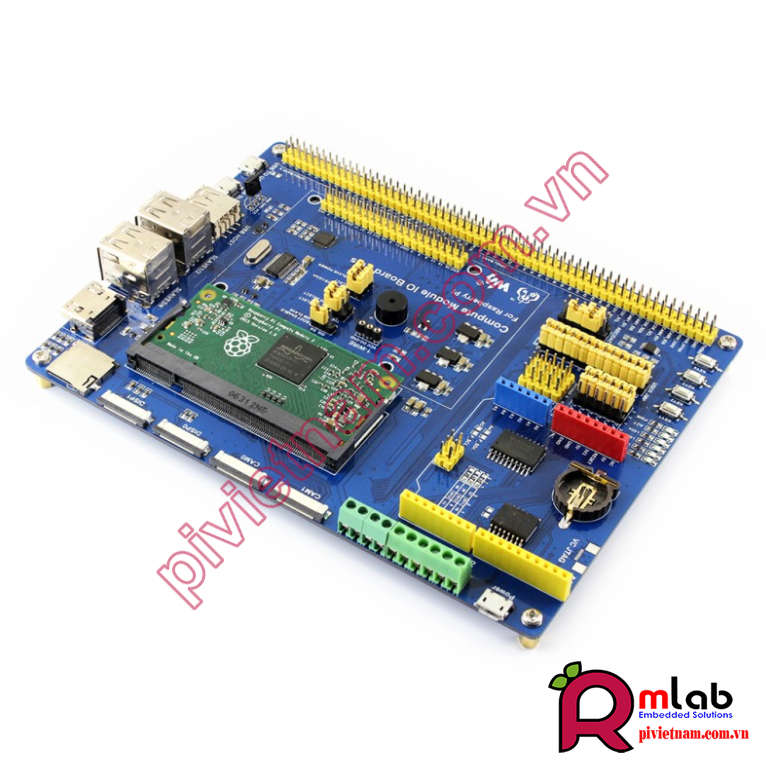

Có gì trên Module tính toán IO Board Plus

1. Giao diện Mô đun tính toán: để kết nối Mô đun tính toán (CM3 / CM3L / CM3 + / CM3 + L)

2. Tiêu đề GPIO mô-đun tính toán: phá vỡ tất cả các chân Mô-đun tính toán

3. Tiêu đề Raspberry Pi GPIO: để kết nối Raspberry Pi HAT

4. Giao diện CSI: cổng camera, để kết nối Camera Raspberry Pi

5. Giao diện DSI: cổng hiển thị, để kết nối Raspberry Pi LCD

6. Cổng HDMI

7. Cổng USB: để kết nối các thiết bị USB

8. Giao diện USB SLAVE: cho phép bạn ghi hình ảnh hệ thống vào Compute Module 3

9. Giao diện USB TO UART: để gỡ lỗi nối tiếp

10. Tiêu đề Arduino: để kết nối các lá chắn Arduino

11. Thiết bị đầu cuối vít đầu vào / đầu ra AD / DA

12. Giao diện 1-WIRE: để kết nối các thiết bị bus đơn như DS18B20

13. Giao diện cảm biến

14. Cổng nguồn: 5V 2.5A

15. FE1.1S: chip USB HUB

16. Thạch anh 12 MHz

17. CP2102: Bộ chuyển đổi USB TO UART

18. Khe cắm thẻ Micro SD: lắp thẻ Micro SD cài đặt hệ điều hành để khởi động Compute Module 3 Lite

19. TLC1543: Bộ chuyển đổi AD

20. DAC8552: Bộ giải mã 16 bit, 2 ch

21. DS3231: chip RTC có độ chính xác cao, giao diện I2C

22. Giá đỡ pin RTC: hỗ trợ pin CR1220

23. Ổn áp: 3,3V / 2,5V / 1,8V

24. LFN0038K: Bộ thu hồng ngoại

25. Bộ rung

26. Chỉ số sức mạnh

27. Chỉ báo ACT: cho biết trạng thái thẻ Micro SD

28. Đèn LED người dùng

29. Khóa người dùng

30. Lựa chọn BOOT

31. EN: cho phép PC truy cập thẻ SD / eMMC thông qua USB SLAVE

32. DIS: Module tính toán sẽ khởi động từ thẻ SD / eMMC

33. Lựa chọn nguồn VGx: cấu hình mức I / O

34. USB HUB cho phép nhảy: Kích hoạt HUB và lựa chọn nguồn USB SLAVE

35. Cấu hình ADC / DAC: cấu hình nguồn điện và điện áp tham chiếu của ADC / DAC

36. Cấu hình ngoại vi: cấu hình các chân điều khiển của UART, khóa người dùng, đèn LED của người dùng, giao diện 1-WIRE, bộ thu hồng ngoại và bộ rung

37. Lựa chọn Arduino AD

38. Kết nối 1 và 2: Arduino A0-A5 dưới dạng pin điều khiển kỹ thuật số

39. Kết nối 2 và 3: Arduino A0-A5 làm đầu vào AD
