GIỚI THIỆU

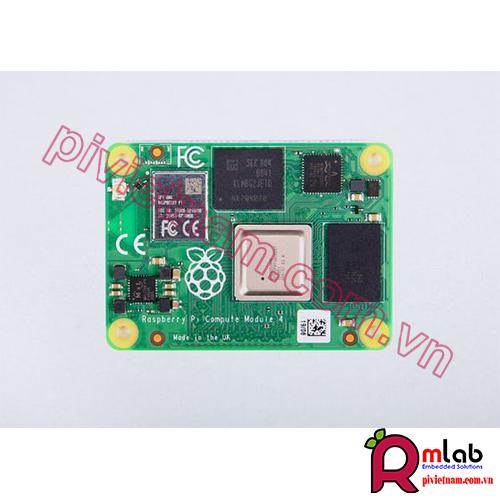

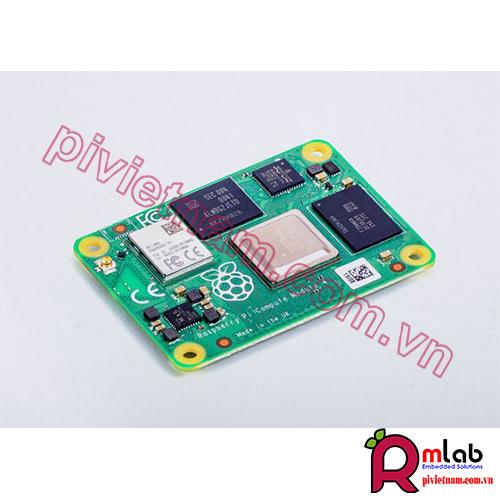

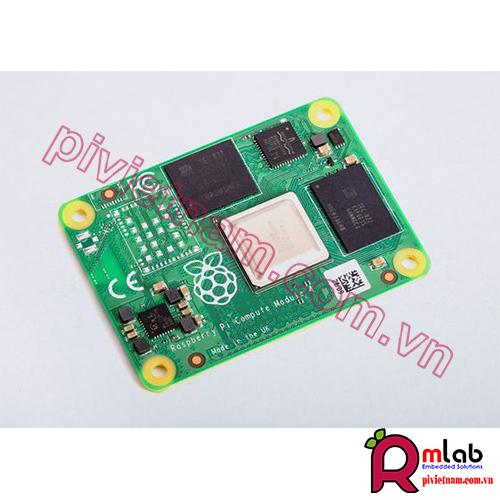

Raspberry Pi Compute Module 4 khai thác sức mạnh tính toán của Raspberry Pi 4 Model B, nhưng cải thiện về kích thước giúp nhỏ hơn phù hợp cho việc tích hợp vào các sản phẩm hơn.

Phiên bản này của Raspberry Pi Compute Module 4 mà bạn đang xem bao gồm :

       + Bộ xử lý 64-bit quad-core hiệu suất cao

       + 4GB LPDDR4 RAM, 32GB bộ nhớ eMMC

       + Hỗ trợ đầu ra hiển thị cho 2 cổng HDMI lên tới 4K

       + Phần cứng hỗ trợ giải mã video lên tới 4Kp60 (hardware video decode)

       + Hỗ trợ Gigabit Ethernet theo chuẩn IEEE 1588 - Precision Time Protocol, đáp ứng cho các Hệ thống mạng đo lường và điều khiển trong công nghiệp

       + Hỗ trợ USB 2.0

       + Hỗ trợ 2 cổng kết nối camera

       + Hỗ trợ 1 giao diện kết nối PCIe Gen 2

       + Hỗ trợ Wifi trên 2 băng tần 2.4/5.0GHz và hỗ trợ Bluetooth 5.0.

Tích hợp Wifi trên 2 băng tần 2.4/5.0GHz và Bluetooth 5.0 trên mạch. Điều này giúp đảm bảo tiết kiệm chi phí và thời gian thiết kế tích hợp sản phẩm và đưa ra thị trường. Bạn có thể sử dụng anten sẵn trên bo mạch, hoặc có thể sử dụng anten ngoài trong trường hợp đóng hộp sản phẩm.

TỔNG QUAN PHẦN CỨNG

Raspberry Pi Compute Module 4 có tới 32 sự lựa chọn cho các phiên bản phần cứng với 3 thông số lựa chọn {Wireless + RAM + eMMC} :

+ Wireless : CÓ hoặc KHÔNG

+ RAM : 1GB, 2GB, 4GB, 8GB

+ eMMC : 0GB (Lite), 8GB, 16GB, 32GB, 64GB

Các phiên bản Compute Module 4 khác, các bạn có thể tìm thêm ở (LINK HERE).

KÍCH THƯỚC

Note:

• Kích thước 4 lỗ vít ở 4 góc là M2.5

• Các kích thước tính bằng mm

THÔNG SỐ KỸ THUẬT

• Bộ xử lý: Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
• RAM: 4GB LPDDR4
• Bộ nhớ trong: 32GB eMMC
• Kết nối: Wifi 2 băng tầng 2.4GHz và 5.0GHz IEEE 802.11b/g/n/ac, Bluetooth 5.0 BLE với anten tích hợp sẵn trên mạch hoặc sử dụng anten ngoài

                    1 × USB 2.0 interface
                    PCIe Gen 2 x1 interface
                    28 GPIO signals
                    SD card interface for SD card or external eMMC (for use only with Compute Module 4 variants without eMMC)

• Video: Dual HDMI interface (up to 4Kp60 supported)

                    2-lane MIPI DSI display interface
                    2-lane MIPI CSI camera interface
                    4-lane MIPI DSI display interface
                    4-lane MIPI CSI camera interface

• Multimedia: H.265 (4Kp60 decode); H.264 (1080p60 decode, 1080p30 encode); OpenGL ES 3.1 graphics , Vulkan 1.0
• Điện áp đầu vào: 5V DC
• Nhiệt độ hoạt động: 0 to +80°C
• Kích thước: 55 mm × 40 mm
• Vòng đời sản phẩm: Raspberry Pi Compute Module 4 sẽ vẫn được sản xuất ít nhất là cho đến tháng 1 2028.

TÀI LIỆU THAM KHẢO

• Raspberry Pi Compute Module 4 product brief

• Raspberry Pi Compute Module 4 datasheet

• Compute Module 4 STEP file

• Compute Module 4 Lite (without eMMC) STEP file

       Bạn có thể tham khảo bài viết sau (LINK HERE) hoặc video dưới đây, để cài hệ điều hành cho Compute Module 4 :
