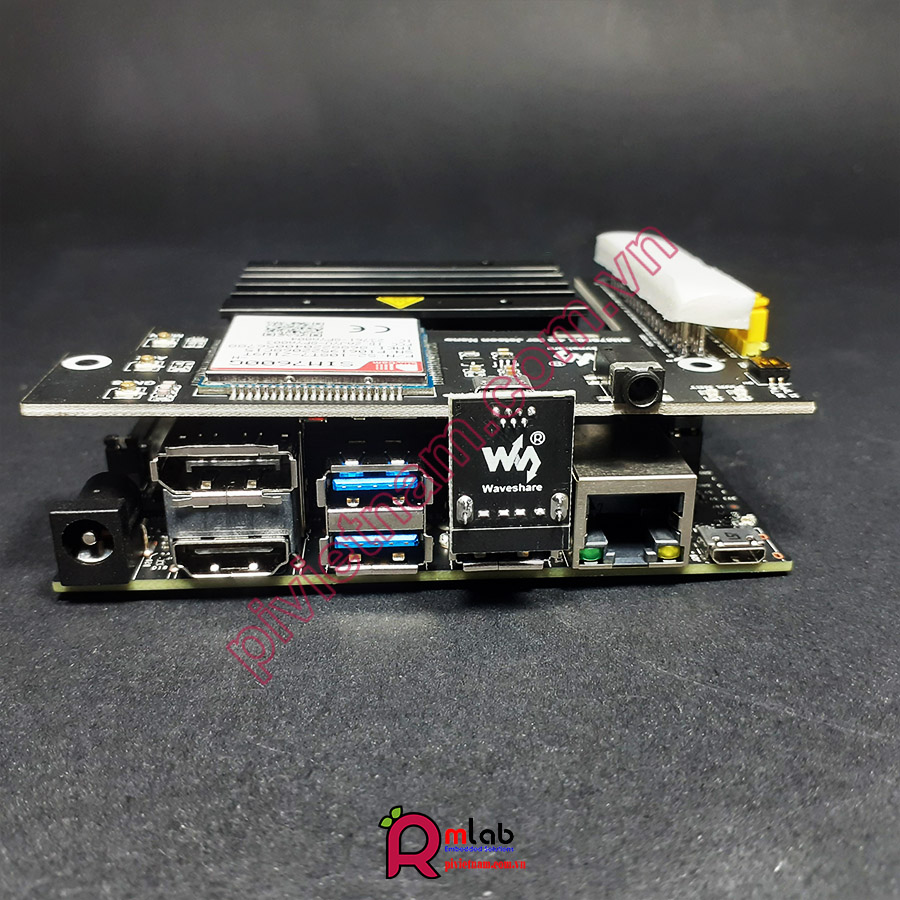

SIM7600G-H 4G / 3G / 2G / GNSS Module for Jetson Nano, LTE CAT4, Global Applicable



GIỚI THIỆU CHUNG


Đây là một module truyền thông 4G/3G/2G và định vị GNSS được thiết kế cho Jetson Nano, Phiên bản LTE CAT4 được hỗ trợ toàn cầu với tốc độ truyền dữ liệu lên đến 150Mbps, cùng với đó là mức tiêu thụ điện năng khá thấp.

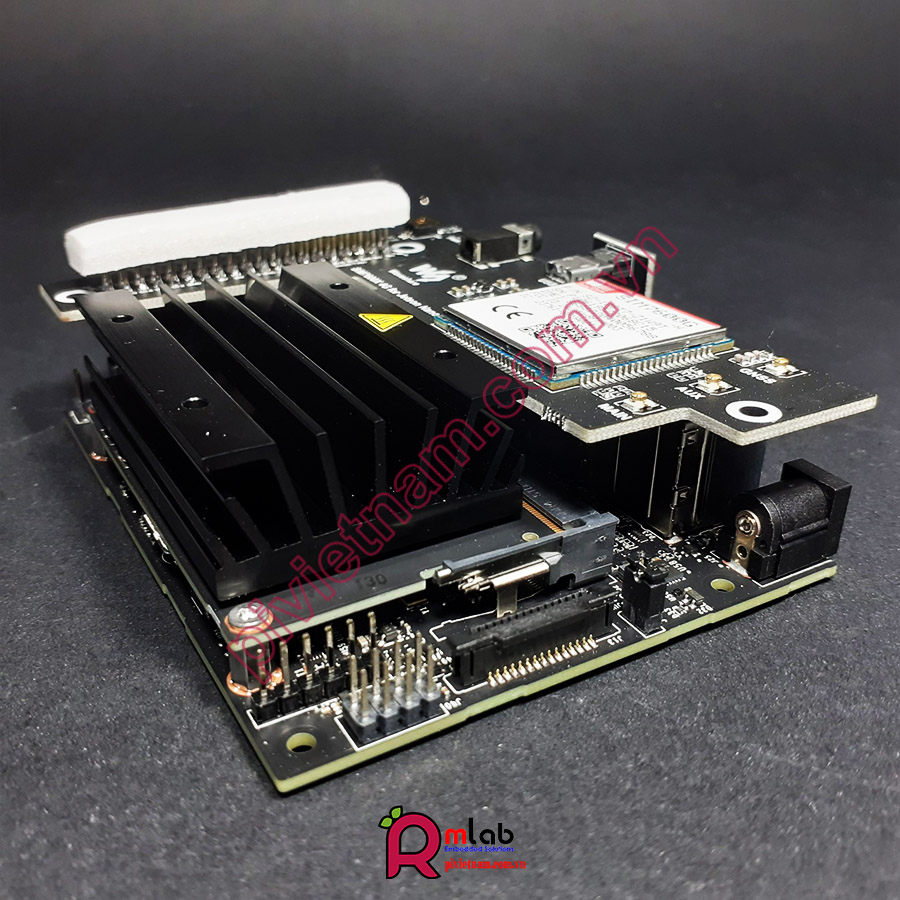

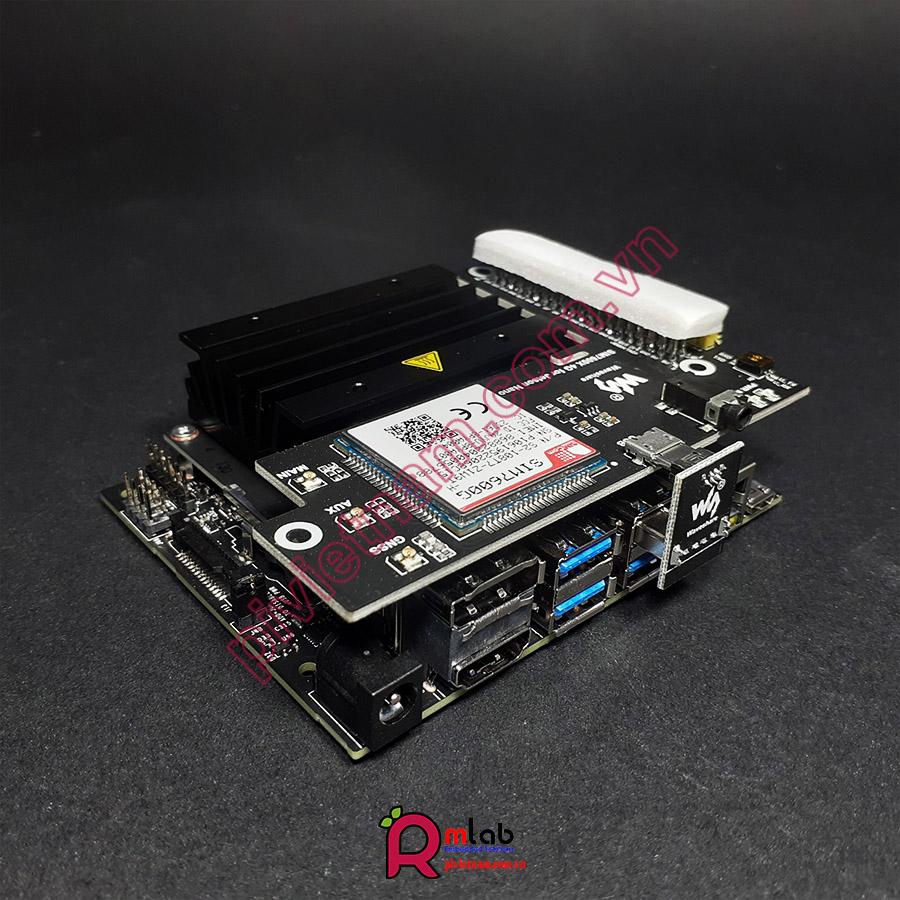

Sau khi kết nối với Jetson Nano Developer KIT, chúng ta có thể sử dụng các chức năng như kết nối 4G tốc độ cao, cũng như truyền thông không dây, giám sát video từ xa, gọi điện thoại , gửi SMS cũng như định vị GPS...



ĐẶC ĐIỂM, TÍNH NĂNG


+ Chân cắm mở rộng GPIO 40PIN tương thích với Jetson Nano

+ Hỗ trợ quay số, gọi điện thoại, SMS, mail, TCP, UDP, DTMF, HTTP, FTP, v.v.

+ Hỗ trợ định vị GPS, BeiDou, Glonass, LBS

+ Giao diện USB trên board mạch dùng cho việc kiểm tra Lệnh AT, nhận dữ liệu định vị GPS, v.v.

+ Các chân điều khiển UART Breakout dùng cho việc kết nối với các board mạch như Arduino / STM32

+ Khe cắm thẻ SIM, hỗ trợ thẻ SIM 1.8V / 3V

+ Jack cắm âm thanh 3,5 mm trên board mạch có hỗ trợ tai nghe và mic để gọi điện thoại

+ Đèn LED 2x giúp theo dõi trạng thái làm việc một cách dễ dàng

+ Bộ chuyển đổi điện áp trên board mạch, điện áp hoạt động có thể là 3,3V hoặc 5V thông qua việc chuyển đổi jumper

+ Baudrate: 300bps ~ 4Mbps (default: 115200bps)

+ Autobauding baudrate: 9600bps ~ 115200bps

+ Điều khiển thông qua các lệnh AT (bộ lệnh 3GPP TS 27.007, 27.005 và V.25TER)

+ Hỗ trợ bộ công cụ ứng dụng SIM: SAT Class 3, GSM 11,14 Phiên bản 99, USAT

+ Đi kèm với tài liệu tham khảo và hướng dẫn sử dụng (Examples Jetson Nano / Raspberry Pi / Arduino / STM32)


Lưu ý sản phẩm chưa bao gồm NVIDIA Jetson Nano Dev KIT


THÔNG SỐ KỸ THUẬT


TRUYỀN THÔNG


 LTEWCDMA / TD-SCDMA / CDMA 2000  EDGEGSM/GPRS
BandLTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8
/B12/B13/B18/B19/B20/B25/B26/B28/B66
UMTS/HSDPA/HSPA+ B1/B2/B4/B5/B6/B8/B19GSM/GPRS/EDGE 850/900/1800/1900MH
Emitting power0.25W0.5W@EGSM900
0.4W@DCS1800
2W@GSM900
1W@DCS1800
Data SpeedLTE CAT 4
Uplink≤50 Mbps
Downlink≤150 Mbps
UMTS
Uplink≤384Kbps
Downlink≤384Kbps

HSPA+
Uplink≤5.76Mbps
Downlink≤42Mbps
TD-SCDMA
Uplink≤128Kbps
Downlink≤384Kbps

TD-HSDPA/HSUPA
Uplink≤2.2Mbps
Downlink≤2.8Mbps
CDMA2000/EVDO
Uplink≤1.8Mbps
Downlink≤3.1Mbps
EDGE
Uplink≤236.8kbps
Downlink≤236.8kbps
GPRS
Uplink≤85.6kbps
Downlink≤85.6kbps
SIM CardNormal SIM (Not Included)
Applicable RegionGlobal 4G/3G/2G

GNSS


Receiver type

+ 16-channel

+ C/A code

Sensitivity

+ Tracking: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)

+ Cold starts: -148 dBm

Time-To-First-Fix (open air)

+ Cold starts: <35s

+ Hot starts: <1s

Accuracy

+ Position: <2.5m CEP


SMS và Audio


SMS

+ Supported types: MT, MO, CB, Text, PDU

+ Storage: USIM card and ME (default)

Tính năng Audio

+ Supports echo cancellation

+ Supports noise reduction


CÁC THÔNG SỐ KHÁC


Nguồn cung cấp: 5V

Điện áp hoạt động: 5V/3.3V (configured via jumper)

Nhiệt độ hoạt động: -30°C ~ 80°C

Nhiệt độ bảo quản: -45°C ~ 90°C

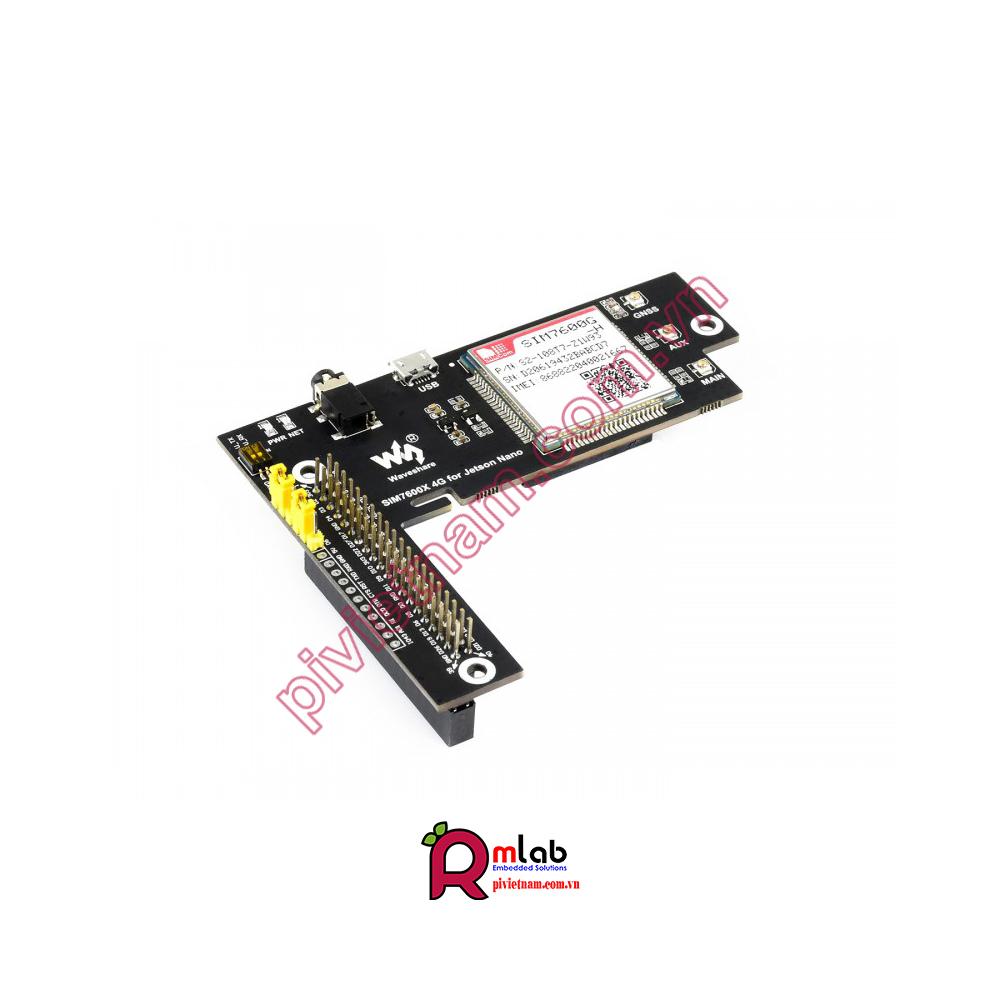

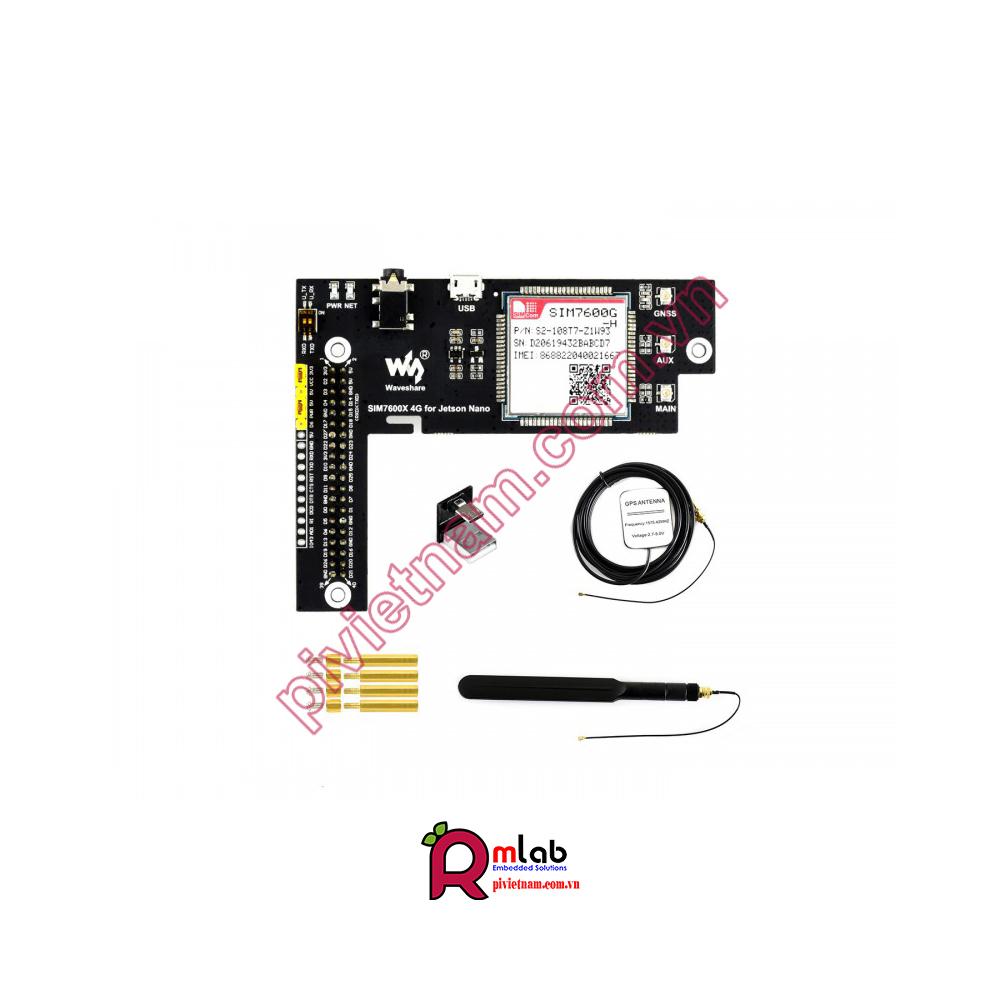

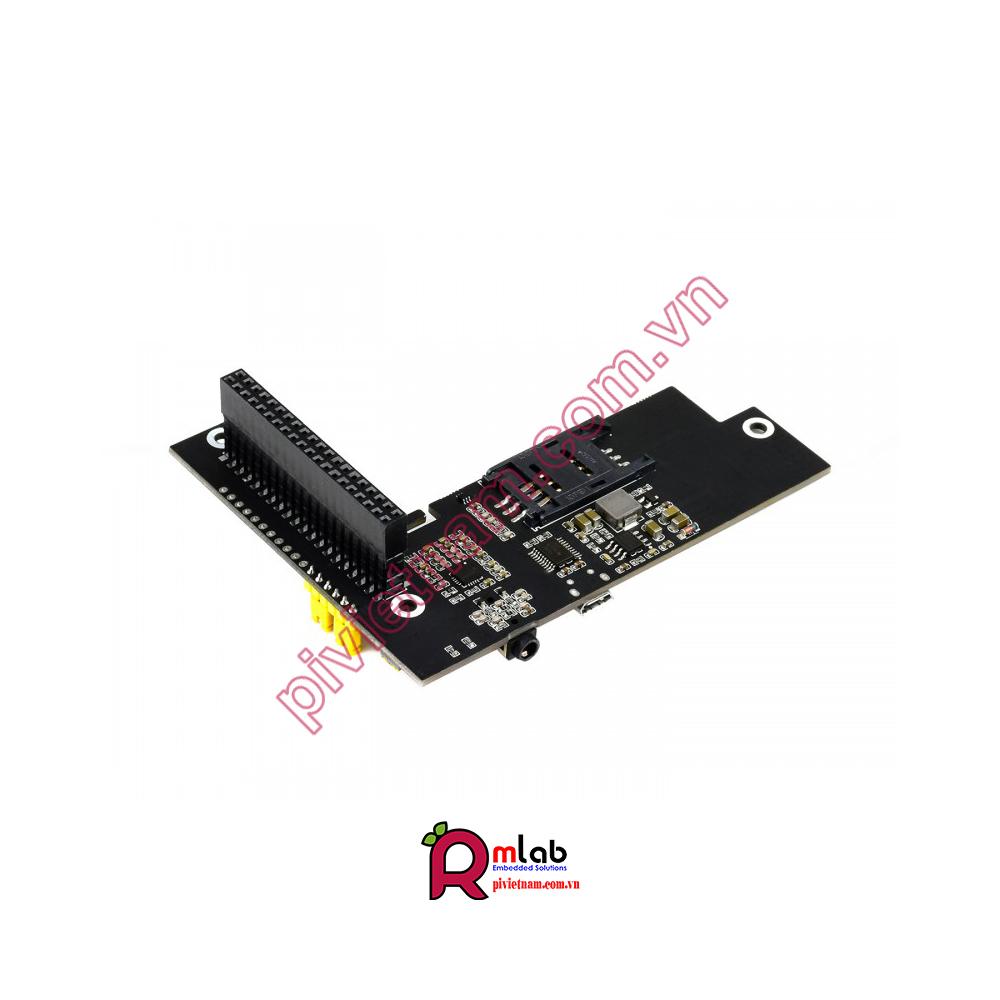

CẤU TẠO BOARD MẠCH


1. SIM7600G-H

2. NAU8810 audio decoder

3. TXS0108EPWR voltage translator: translates 3.3V/5V into 1.8V

4. MP1482 power chip

5. RT9193-33 voltage translator: translates 5V into 3.3V

6. 40PIN GPIO header: for connecting with Jetson Nano Developer Kit

7. SIM card slot: supports 1.8V/3V SIM card

8. USB interface: for testing AT Commands, getting GPS positioning data, etc.

9. 3.5mm earphone/mic jack

10. MAIN antenna connector

11. AUX antenna connector

12. GNSS antenna connector

13. Network status indicator

14. Power indicator

15. UART enable switch:

ON: connect UART ports of SIM7600 and Jetson Nano

OFF: disconnect UART ports of SIM7600 and Jetson Nano

16. Operating voltage selection jumper:

VCC - 3.3V: set operating voltage as 3.3V

VCC - 5V: set operating voltage as 5V

17. PWR control config:

PWR - 5V: SIM7600 auto startup on power up

PWR - D6: SIM7600 will be turned on/off by D6 pin of Jetson Nano


KÍCH THƯỚC





TÀI LIỆU THAM KHẢO


Wiki : www.waveshare.com/wiki/SIM7600G-H_4G_for_Jetson_Nano
