Vỏ hộp Jetson Nano (SP33) có quạt và nút bấm

Vỏ hộp Jetson Nano (SP33) có quạt và nút bấm

  • MLAB00381
480,000

Vỏ hộp làm từ hợp kim nhôm siêu bền, màu đen trang trọng

Trang bị quạt tản nhiệt, đế camera và 2 nút bấm cứng RESET và POWER

Hỗ trợ kĩ thuật suốt quá trình sử dụng

Sản phẩm tạm thời hết hàng

--- Sản phẩm tạm thời hết hàng ---

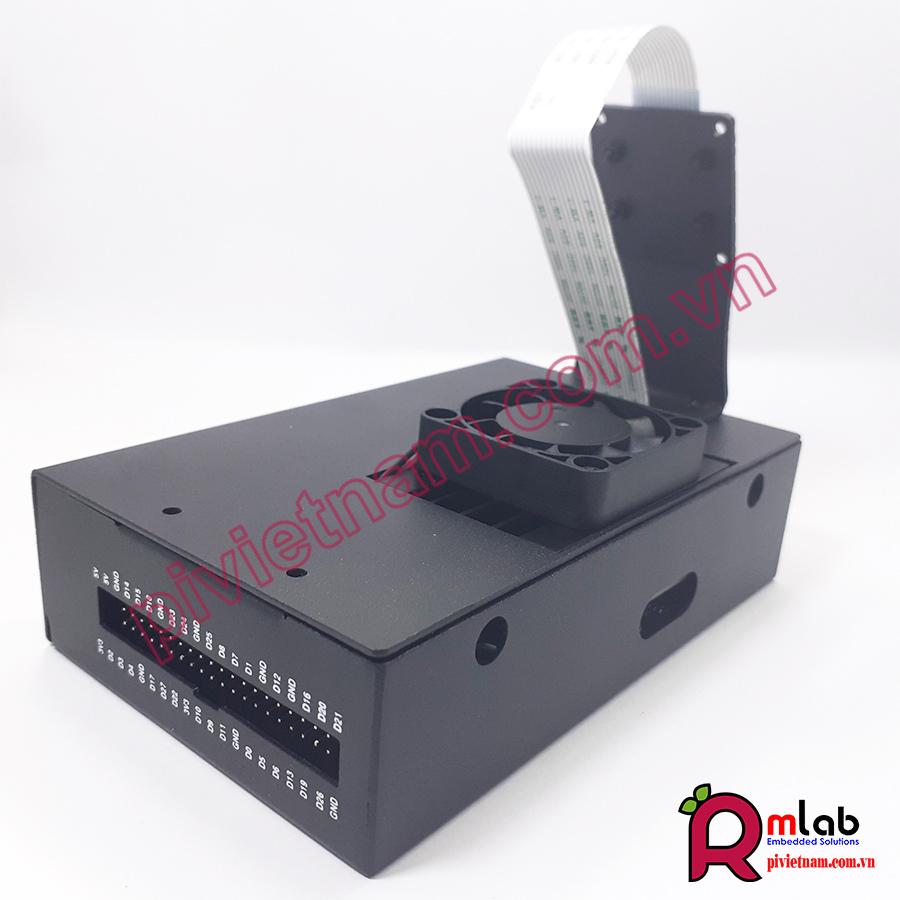

Vỏ hộp SP33 có đế camera, quạt tản nhiệt và nút bấm dành cho Jetson Nano



Vỏ hộp màu đen, làm từ hợp kim nhôm vô cùng chắc chắn, sang trọng dành cho Jetson Nano

Vỏ được thiết kế có giá để camera cố định, có kèm thêm 1 quạt tản nhiệt giúp tăng khả năng tản nhiệt cho Jetson Nano.

2 nút bấm được thiết kế thêm cho Jetson Nano thực sự trở thành một máy tính làm việc để bàn, với 2 nút POWER để bật tắt và nút RESET để restart lại thiết bị.


Bộ sản phẩm vỏ hộp SP33 bao gồm :


+ 2 miếng vỏ nhôm bọc bên ngoài Jetson Nano

+ Hàng jump chuyển đổi

+ 2 nút bấm

+ Quạt tản nhiệt + ốc vít kèm theo

+ Tua vít, cờ lê, dây thít, ốc vít các loại và 4 chân đế cao su

Chú ý : Sản phẩm chưa bao gồm Camera và  Intel Wireless AC8265 - Module Wifi cho Jetson Nano


Phụ kiện cho Jetson Nano :

+ Camera cho Jetson Nano : Click here

+ Intel Wireless AC8265 - Module Wifi cho Jetson Nano : Click here

+ Nguồn cho Jetson Nano : Click Here

+ Màn hình LCD cho Jetson Nano : Click Here


Cấu trúc của vỏ hộp



Giá đỡ camera, dành riêng để gắn camera                  Nút RESET và POWER









Dễ dàng sử dụng các chân mở rộng được đánh nhãn            Đầu nối anten kép + khe cắm thẻ nhớ





Mở rộng các cổng kết nối và quạt tản nhiệt           Có đệm cao su ở ở dưới của hộp


Hướng dẫn lắp ráp Metal Case cho Jetson Nano với đầy đủ phụ kiện


B1. Tháo bo mạch lõi của Bộ phát triển Jetson Nano, tiến hành lắp Wireless-AC 8265 và kết nối với anten



B2 : Lắp mạch lõi của Bộ phát triển Jetson Nano trở lại KIT.


B3 : Lắp đặt Jetson Nano Developer KIT vào phần dưới cùng của vỏ hộp.



B4 : Lắp đặt bảng mạch cho các chân GPIO của Jetson Nano Developer KIT. Tháo đai ốc và vòng đệm tách ra khỏi đầu nối anten và thêm một trong các vòng đệm cao su vào trước khi lắp các đầu nối ăng ten qua các lỗ tương ứng ở mặt sau của vỏ. Sau đó tiến hành lắp anten như hình.


B5.  Kết nối cáp FFC với camera interface. Nếu camera đã được gắn vào một đầu của cable, bạn nên tháo cable ra khỏi camera.

+ Sử dụng jump nối kết nối 2 chân AUTO ON DIS

+ Kết nối 2 chân của nút bấm POWER với 2 chân ON với dây màu đỏ nằm phía ngoài, màu đen nằm phía trong

+ Kết nối 2 chân của nút bấm RESET với 2 chân RST với dây màu đỏ nằ phía ngoài, dây màu đen nằm phía trong

+ Nếu các bạn muốn sử dụng nguồn là jack DC 5V thay cho nguồn micro USB thì sử dụng thêm 1 jump nối nữa nối 2 chân của J43 có dòng chữ ADD JUMP TO DISABLE USB POWER để chuyển sang sử dụng nguồn DC jack.







B6 : Kết nối camera vào giá đỡ camera. Lắp ráp vỏ và gắn giá đỡ camera, sử dụng sáu ốc vít kim loại, bốn trên đỉnh và hai từ phía trước. Sau đó kết nối cáp FFC với camera .



B7 : Cuối cùng bạn cần dán đệm chân cao su vào mặt dưới của vỏ và kết nối anten.
