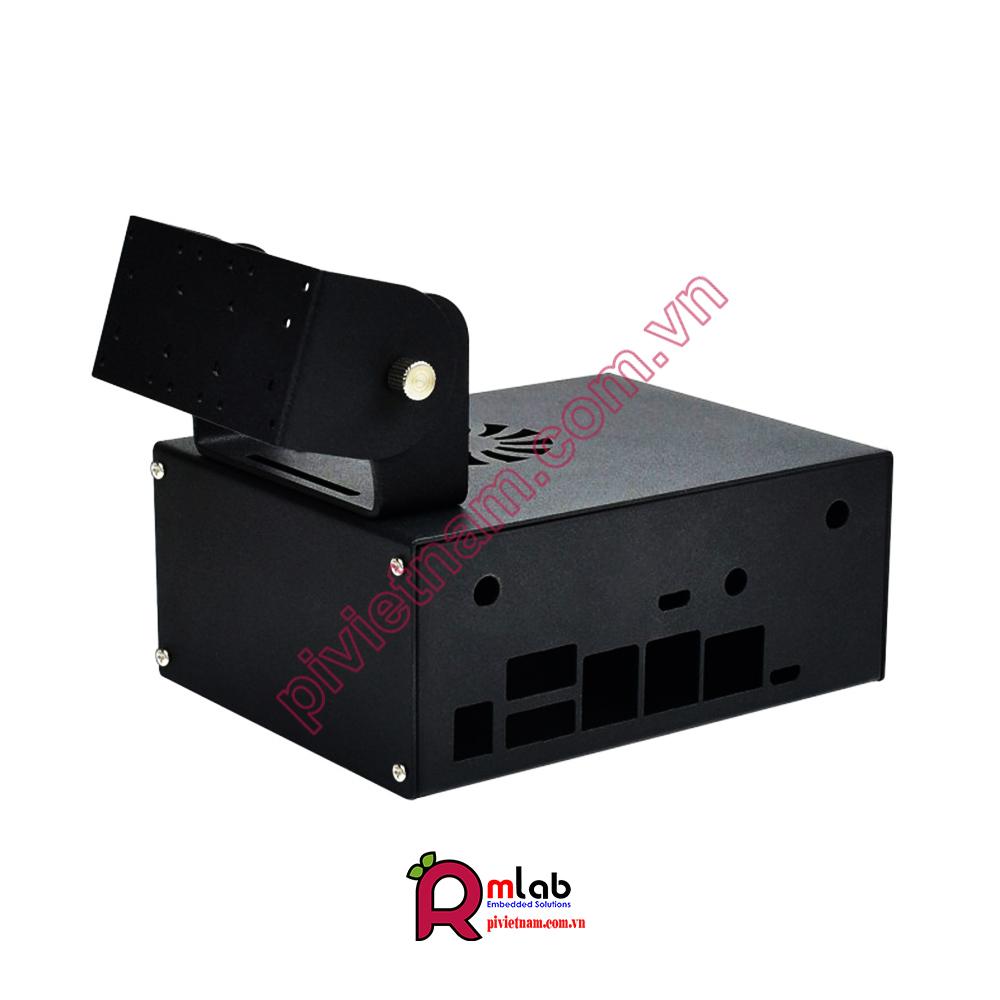

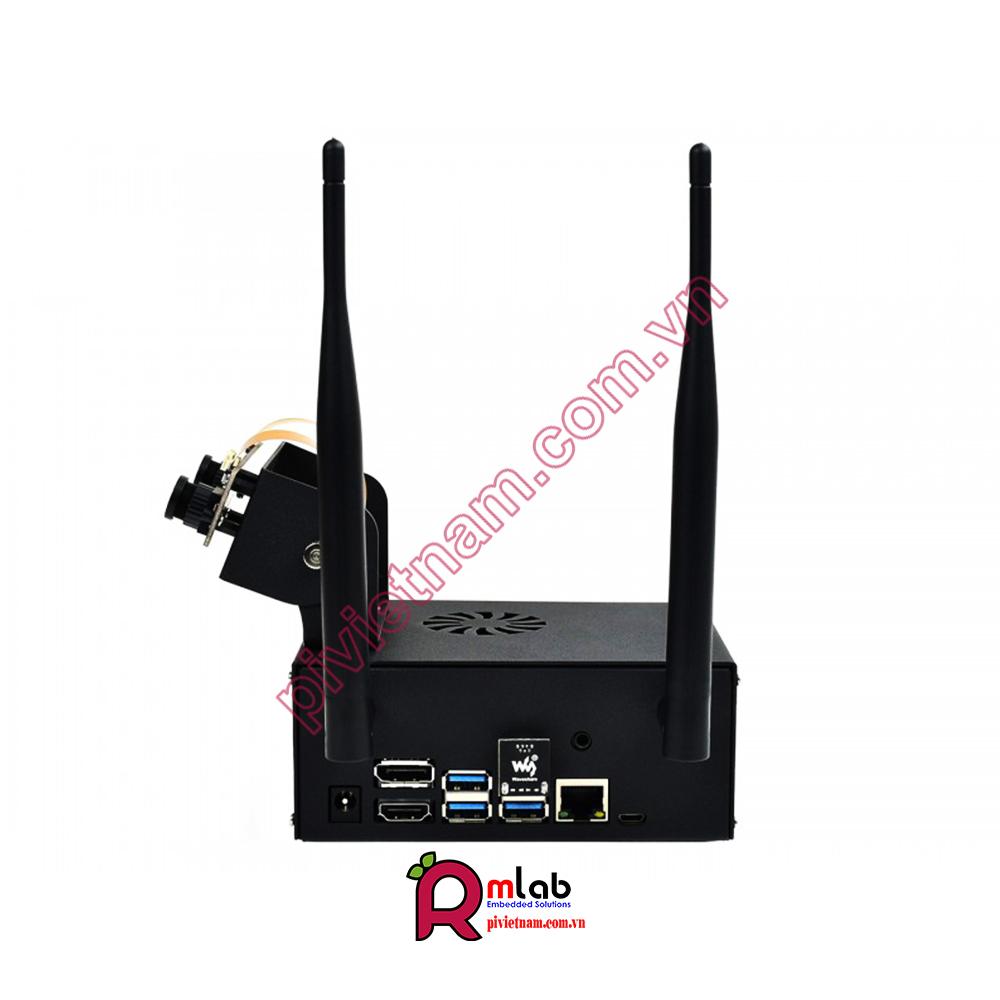

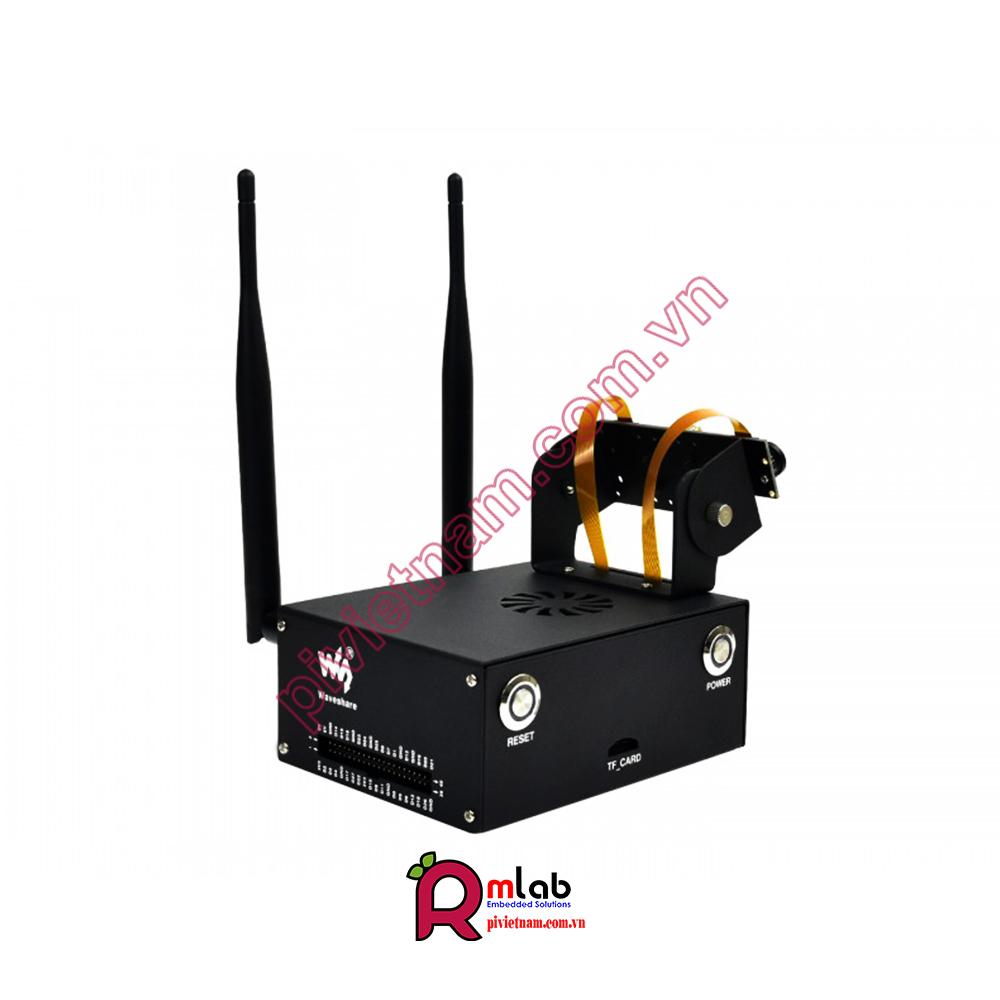

Vỏ hộp Metal dành cho NVIDIA Jetson Nano Developer Kit
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Vỏ hộp Metal dành cho NVIDIA Jetson Nano tại MLAB tại link: (link đặt hàng)
Sản phẩm chưa bao gồm Quạt tản nhiệt, Camera, Card Wifi và Jetson Nano
Thiết kế dành riêng cho NVIDIA Jetson Nano Dev Kit
Hỗ trợ cả 2 phiên bản A02 và B01
Recommendation: Jetson Nano Developer Kit B01

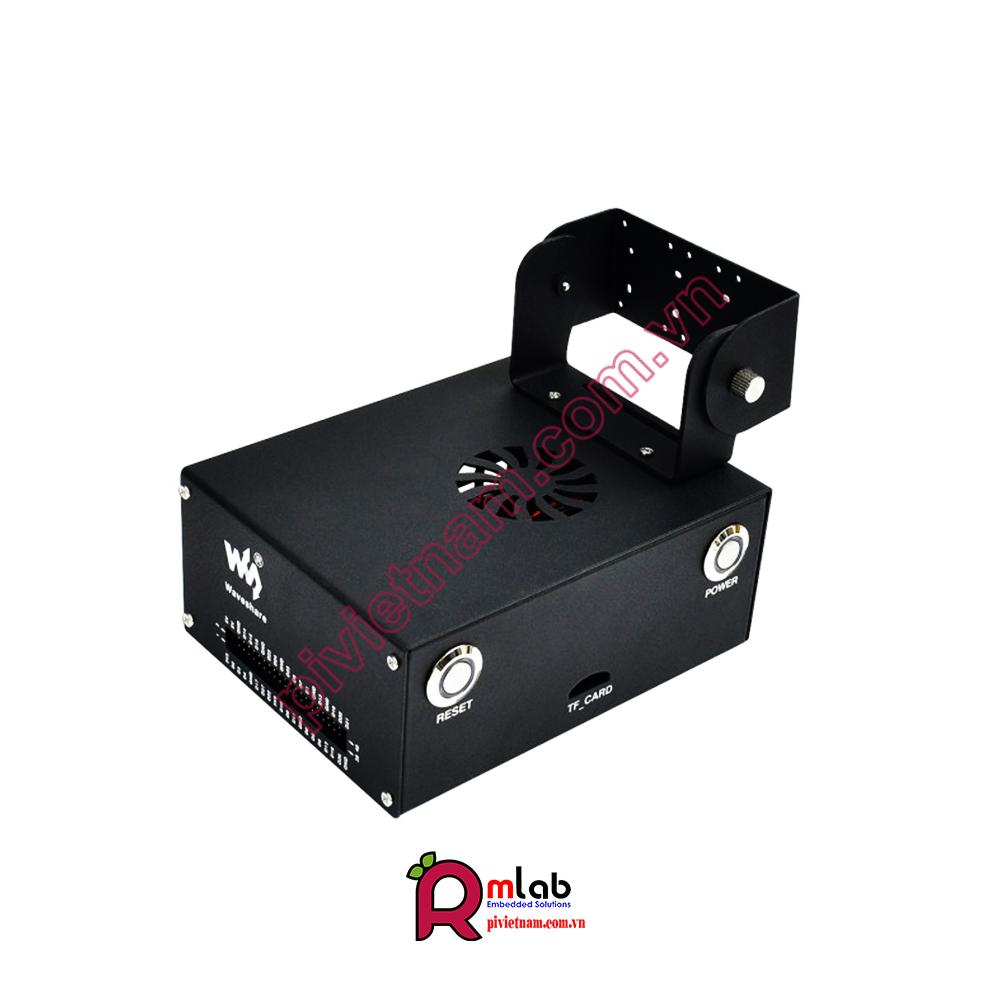

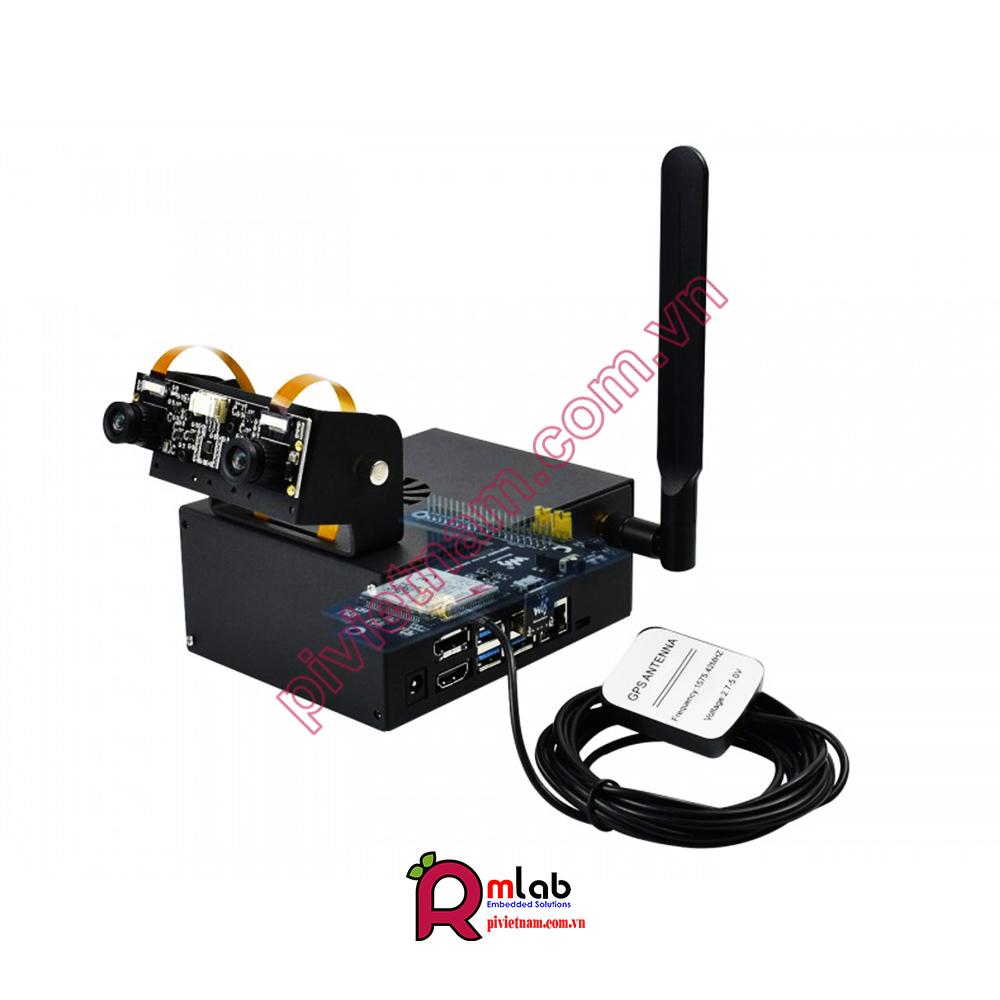

Thiết kế tích hợp giá đỡ camera

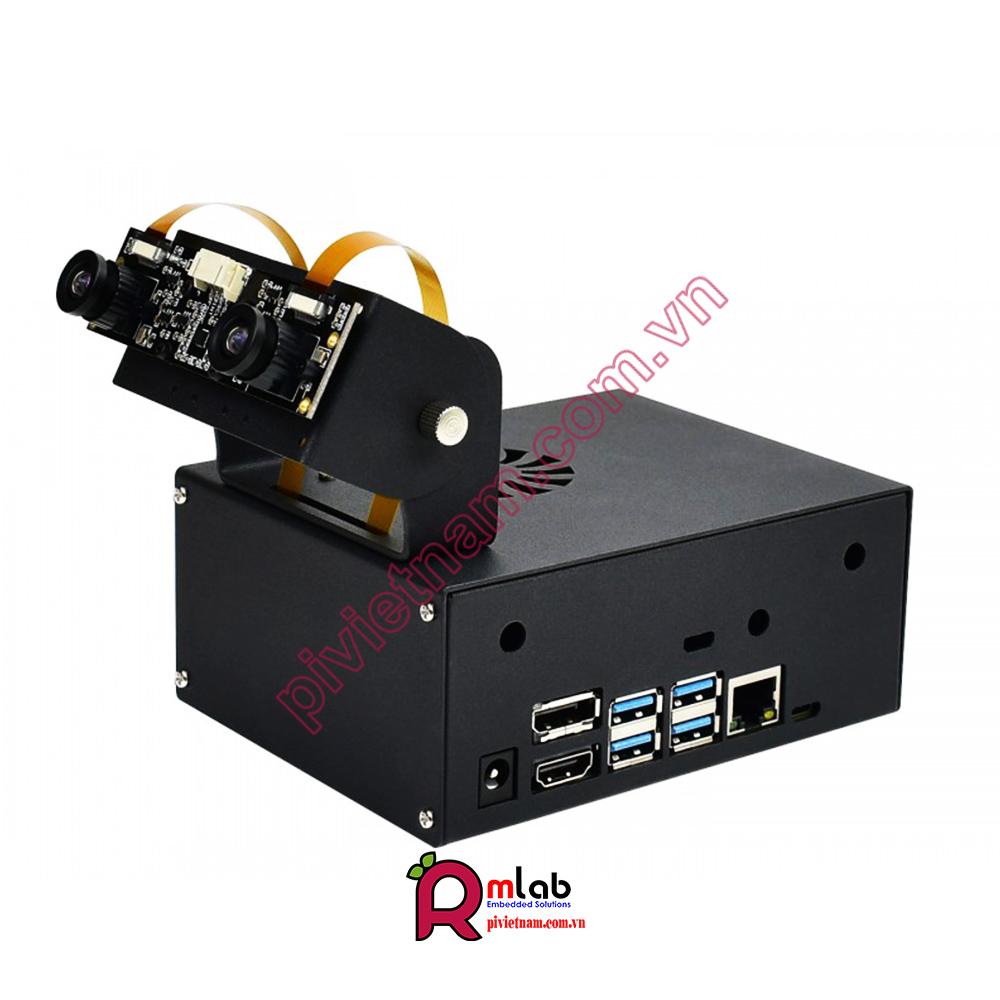

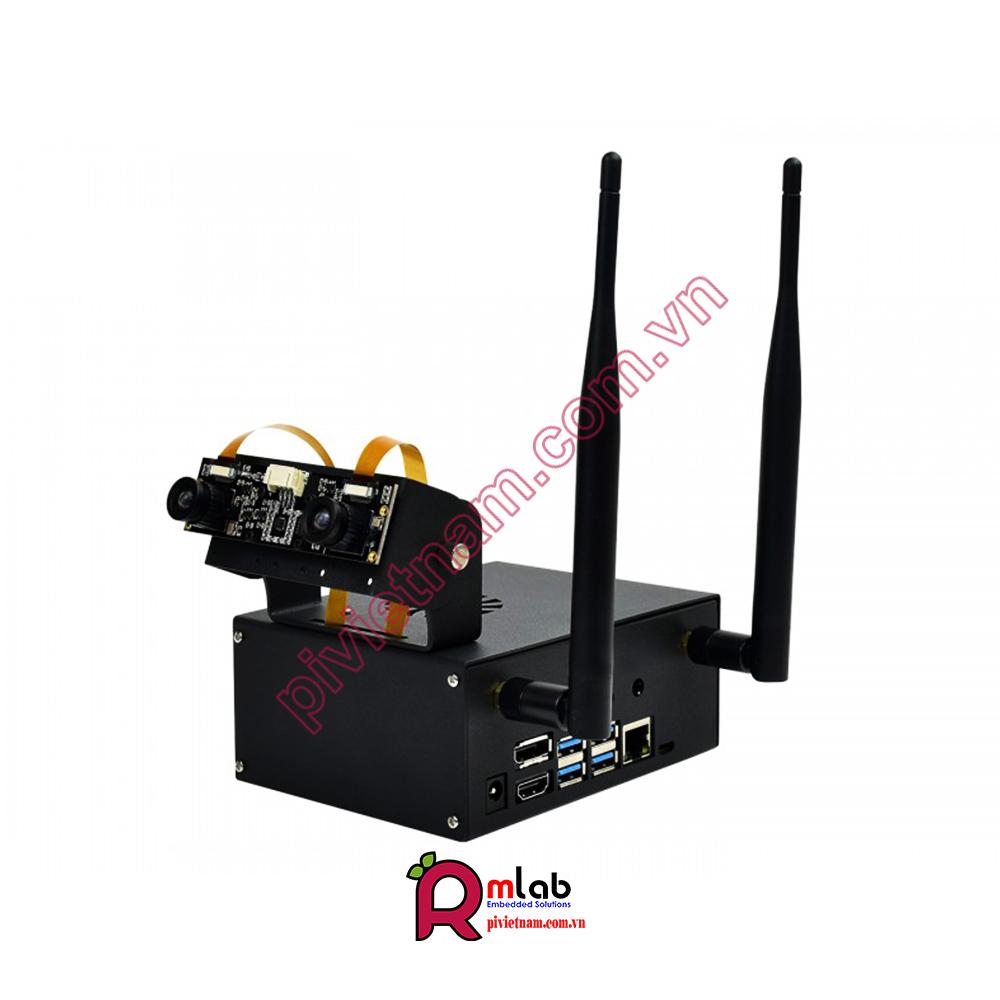

Có thể dùng cho camera đơn hoặc camera đôi với góc xoay 180 linh hoạt
Recommendation: Single Camera, Binocular Camera

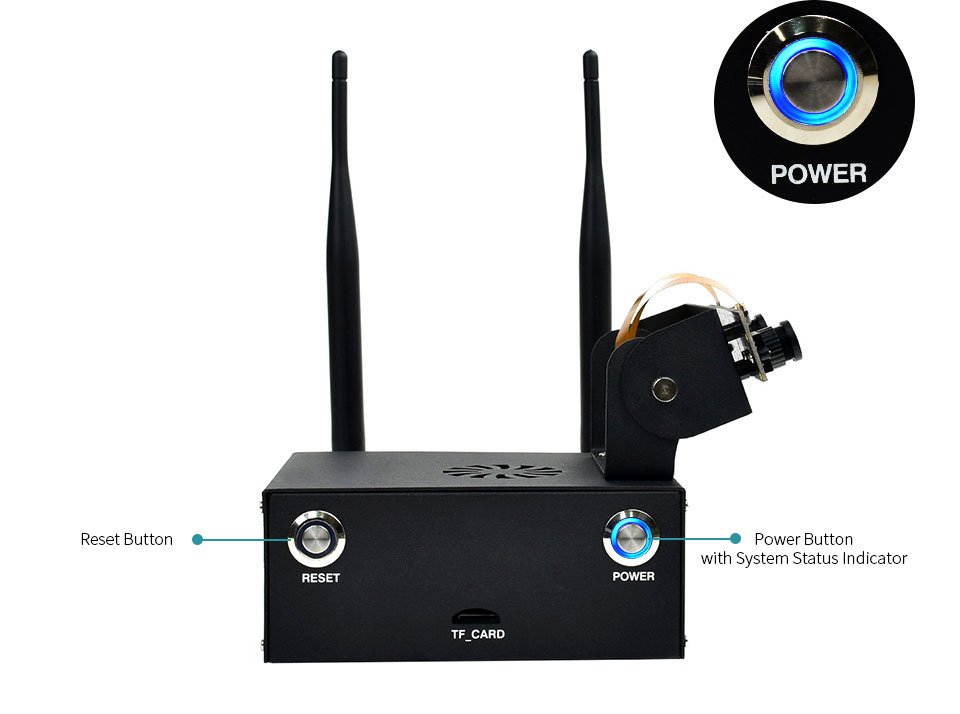

RESET And POWER Buttons
Đèn báo trạng thái (Chỉ dành cho phiên bản B01, KHÔNG có sẵn cho phiên bản gốc)

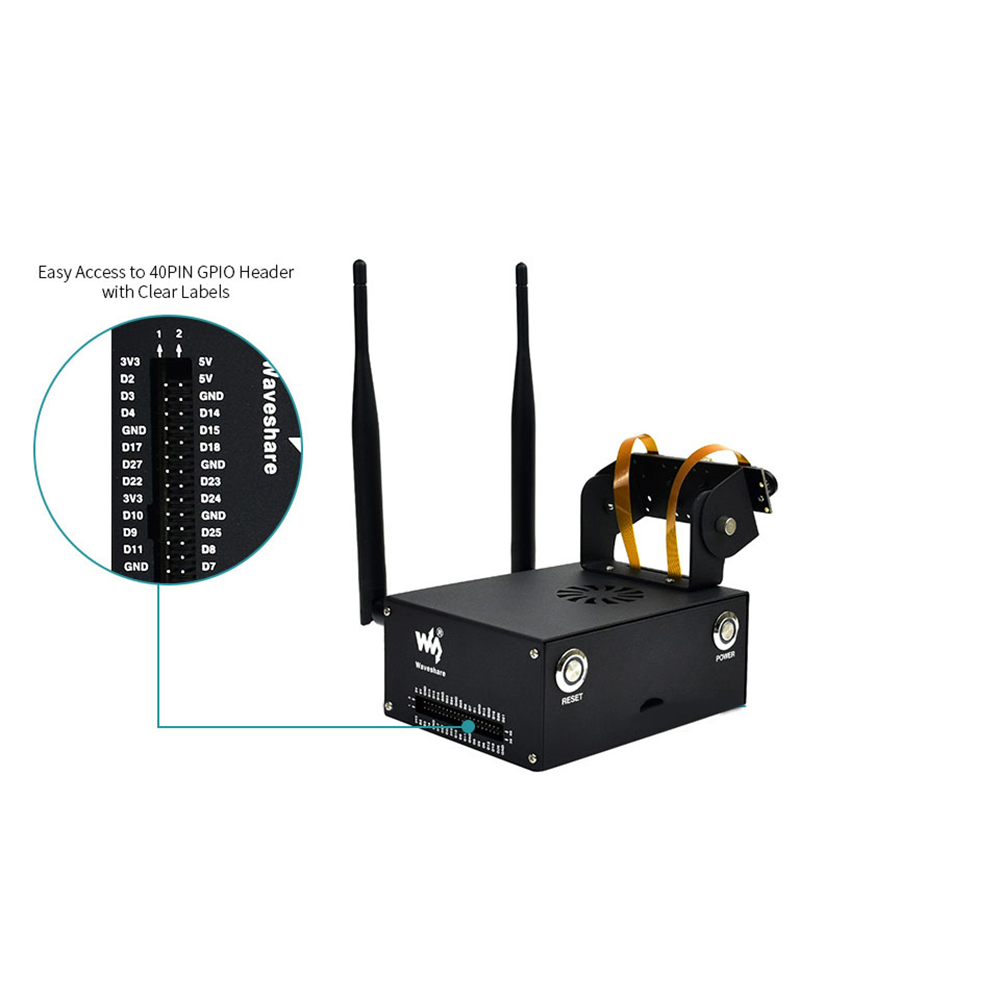

Thiết kế mạch chuyển đổi cho GPIO, TF Card và Anten Wifi
Recommendation: Wireless NIC with Dual Antennas
Video hướng dẫn của nhà sản xuất dành cho phiên bản B01
CÁC BƯỚC THỰC HIỆN
*** TRƯỚC KHI LẮP VỎ HỘP CÁC BẠN NÊN THỰC HIỆN CÀI HỆ ĐIỀU HÀNH VÀ CÁC THIẾT LẬP CƠ BẢN CHO NVIDIA JETSON NANO ***

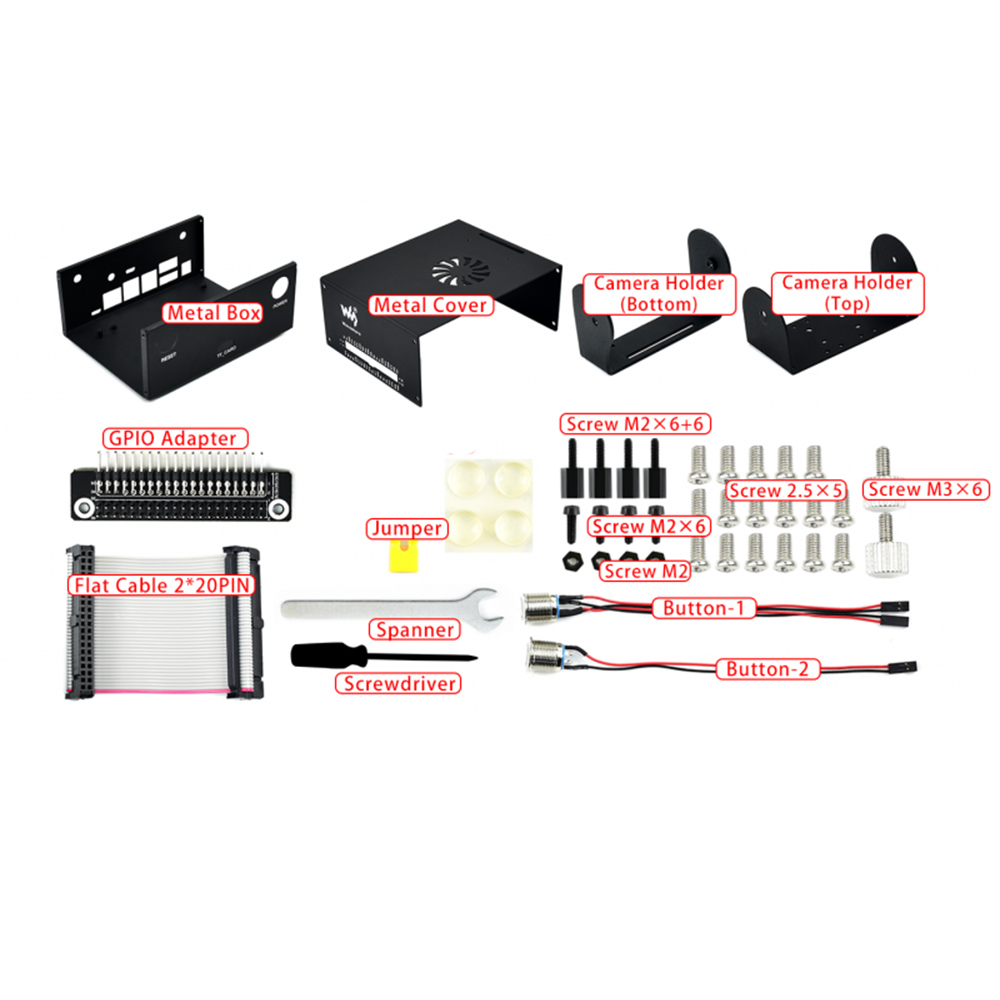

Kiểm tra các phụ kiện trước khi lắp :
*** TRƯỚC KHI LẮP VỎ HỘP CÁC BẠN NÊN THỰC HIỆN CÀI HỆ ĐIỀU HÀNH VÀ CÁC THIẾT LẬP CƠ BẢN CHO NVIDIA JETSON NANO. ***
***Sản phẩm chưa bao gồm Camera, Card Wifi, Quạt Tản Nhiệt và Jetson Nano***
---------------------------------------------------------------------------
Bước 1 : Tháo rời Jetson Nano Module và lắp Card wifi cho Jetson (Nếu có Card Wifi - Tham khảo [link here])
1. Nhấc 2 khớp phía hai bên của Jetson Nano lên để dễ dàng tháo bo mách chính của Jetson Nano ra ngoài.
2. Kết nối 2 dây cáp IPEX to SMA vào Wireless-AC8265
3. Tháo ốc vít và cố định Wireless-AC8265 vào socket M.2 của board mạch Jetson Nano
Bước 2 : Lắp các nút bấm trên hộp kim loại
Lưu ý : Nút bấm có bốn dây là nút POWER và nút còn lại có hai dây là nút RESET.
Bước 3 : Kết nối CÁC NÚT BẤM và Jetson Nano, vui lòng tham khảo sơ đồ.
( CHÚ Ý PHẦN CẮM DÂY NÚT POWER )
Bước 4 : Điều chỉnh dây cáp, gắn NVIDIA Jetson Nano vào hộp Kim loại và bắt vít.
Bước 5 : Lắp mạch chuyển đổi GPIO cho Jetson Nano.
Bước 6 : Kết nối Jetson Nano với bộ chuyển đổi GPIO bằng cable.
Lưu ý : Sản phẩm chưa bao gồm Quạt Tản Nhiệt cho Jetson Nano
Bước 7 : Cố định phần dưới của giá đỡ Camera trên nắp kim loại.
Bước 8 : Lắp Camera lênn giá đỡ bằng vít nhựa.
Lưu ý : Sản phẩm chưa bao gồm Camera cho Jetson Nano
Bước 9 : Lắp ráp giá đỡ Camera bằng ốc vít, điều chỉnh góc và cố định.
Bước 10 : Kết nối Cable với Jetson Nano (trước tiên bạn có thể tháo cáp khỏi Camera), Nếu bạn chỉ có một Camera, chỉ cần kết nối một Cable.
Bước 11 : Lắp ráp vỏ, kết nối Camera và Anten.
