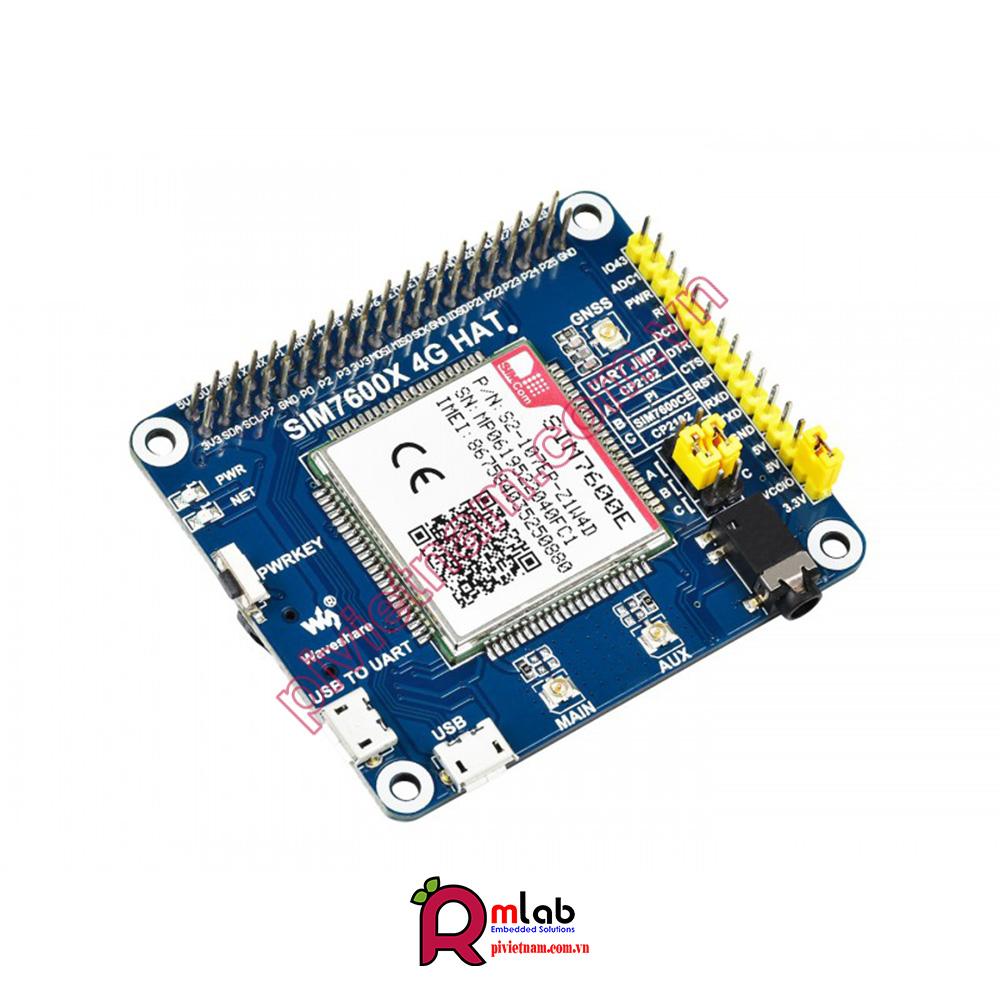

SIM7600E LTE Cat-1 HAT for Raspberry Pi, 3G / 2G / GNSS as well, for Southeast Asia, West Asia, Europe, Africa

SIM7600E LTE Cat-1 HAT for Raspberry Pi, 3G / 2G / GNSS as well, for Southeast Asia, West Asia, Europe, Africa (Bảo hành 6 tháng)

  • MLAB00505
  • Waveshare
1,498,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn GTGT cho cá nhân, đơn vị có nhu cầu

Sản phẩm được bảo hành 06 tháng

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Jetson Nano và các module Camera, module Xử lý ảnh : 0862.998.846

Tư vấn kỹ thuật LattePanda và các module Cảm biến, các module khác : 0866.828.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT  VÀ ĐẶT HÀNG TRỰC TIẾP



GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM


KHU VỰC ÁP DỤNG CÁC PHIÊN BẢN


SIM7600A-H chủ yếu áp dụng cho khu vực Bắc Mỹ ( Mỹ , Canada )

SIM7600E-H áp dụng cho khu vực Đông Nam Á, Tây Á, Châu Âu, Châu Phi

SIM7600CE-T chủ yếu cho Trung Quốc ( module SIM7600CE sử dụng được cả ở Việt Nam )

Khách hàng mua sản phẩm vui lòng kiểm tra băng tần nhà mạng hỗ trợ ở nơi bạn muốn sử dụng để chọn phiên bản cho phù hợp

Những thắc mắc về sản phẩm vui lòng liên hệ với đội ngũ kỹ thuật của Mlab.vn để được tư vấn

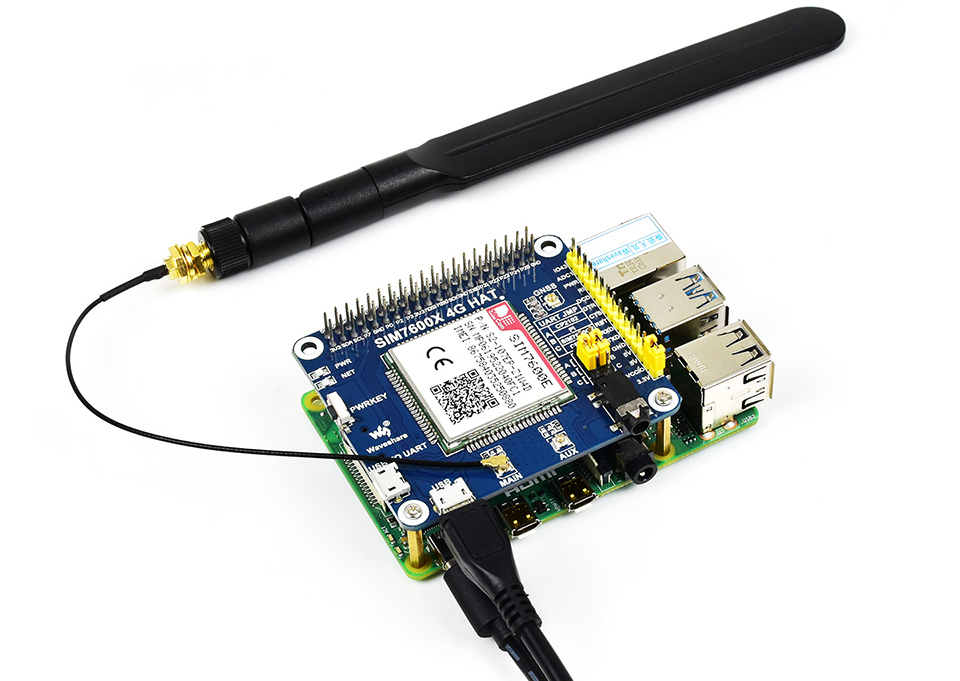

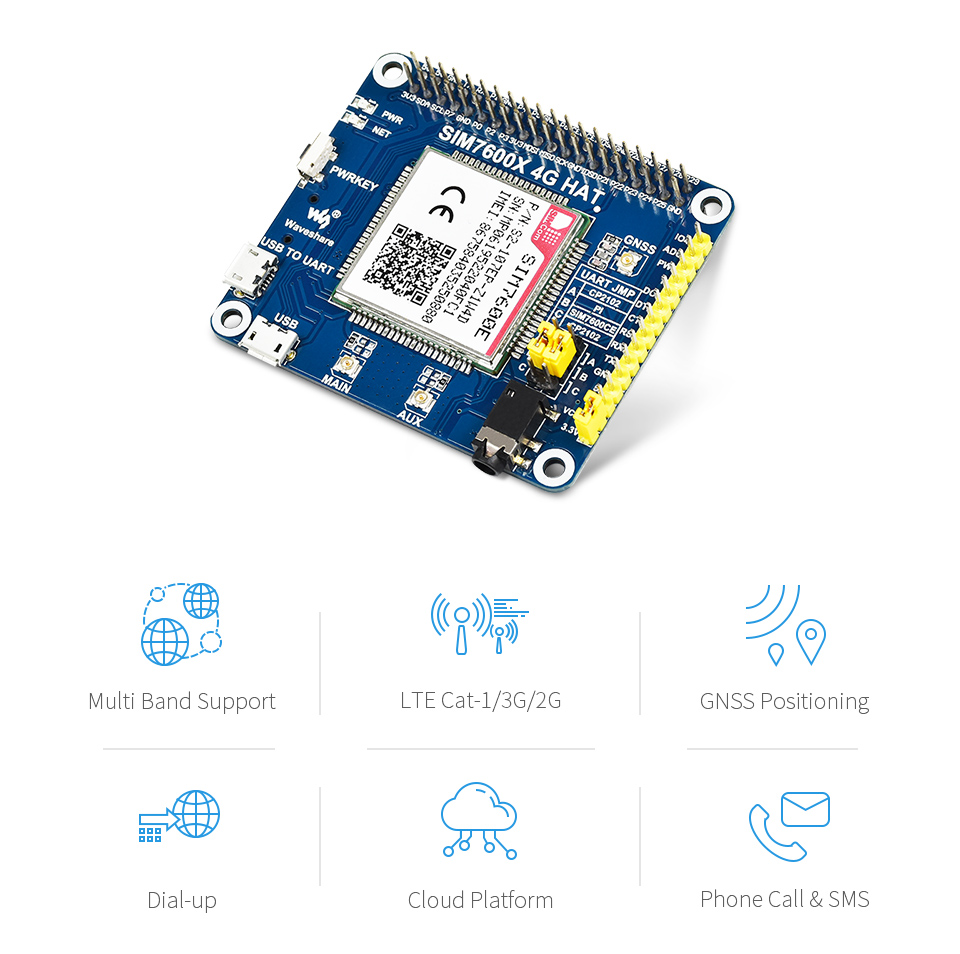

LTE CAT-1 HAT FOR RASPBERRY PI

Enabling LTE Cat-1/3G/2G Communication & GNSS Positioning


Based on SIM7600E




Đặc Điểm, Tính Năng


- Supports dial-up, telephone call, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.

- Supports GPS, BeiDou, Glonass, LBS base station positioning

- Onboard USB interface, to test AT Commands, get GPS positioning data, and so on

- Onboard CP2102 USB to UART converter, for serial debugging

- Breakout UART control pins, to connect with host boards like Arduino/STM32

- SIM card slot, supports 1.8V/3V SIM card

- TF card slot for storing data like files, messages, etc.

- Onboard audio jack and audio decoder for making telephone call

- 2x LED indicators, easy to monitor the working status

- Onboard voltage translator, operating voltage can be configured to 3.3V or 5V via jumper

- Baudrate: 300bps ~ 4Mbps (default: 115200bps)

- Autobauding baudrate: 9600bps ~ 115200bps

- Control via AT commands (3GPP TS 27.007, 27.005, and V.25TER command set)

- Supports SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT


Thông Số Kỹ Thuật


LTE CAT-1/3G/2G
LTE Cat-1LTE-TDD: B38 / B40 / B41
LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20
3GUMTS / HSPA +: B1 / B5 / B8
2GGSM / GPRS / EDGE: 900 / 1800 MHz
GNSS
Receiver type16-channel
C/A Code
Sensitivity-159 dBm (GPS) / -158 dBm (GLONASS) / -159dBm (BeiDou)
Cold starts: -148 dBm
Time-To-First-Fix (open air)Cold starts: <35s
Hot starts: <1s
SMS AND AUDIO
SMSSupported types: MT, MO, CB, Text, PDU
Storage: USIM card and ME (default)
Audio featureSupports echo cancellation
Supports noise reduction
OTHER
Power supply5V
Operating voltage5V / 3.3V (configured via jumper)
Operating temperature-30°C ~ 80°C
Storage temperature-45°C ~ 90°C
Dimensions56.21mm × 65.15mm

Standard Raspberry Pi 40PIN GPIO

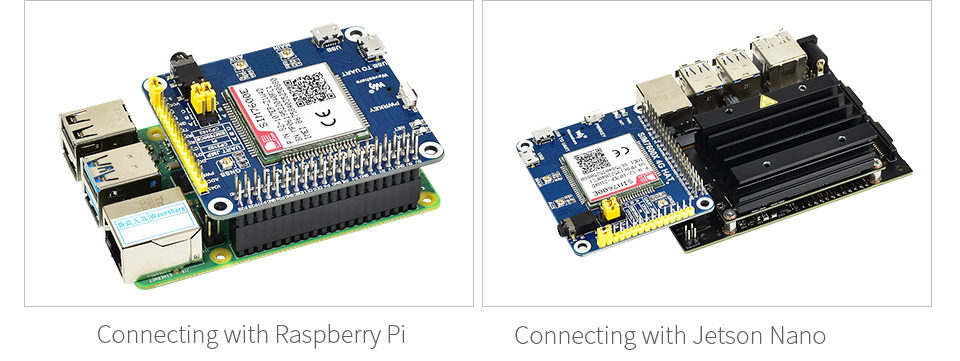

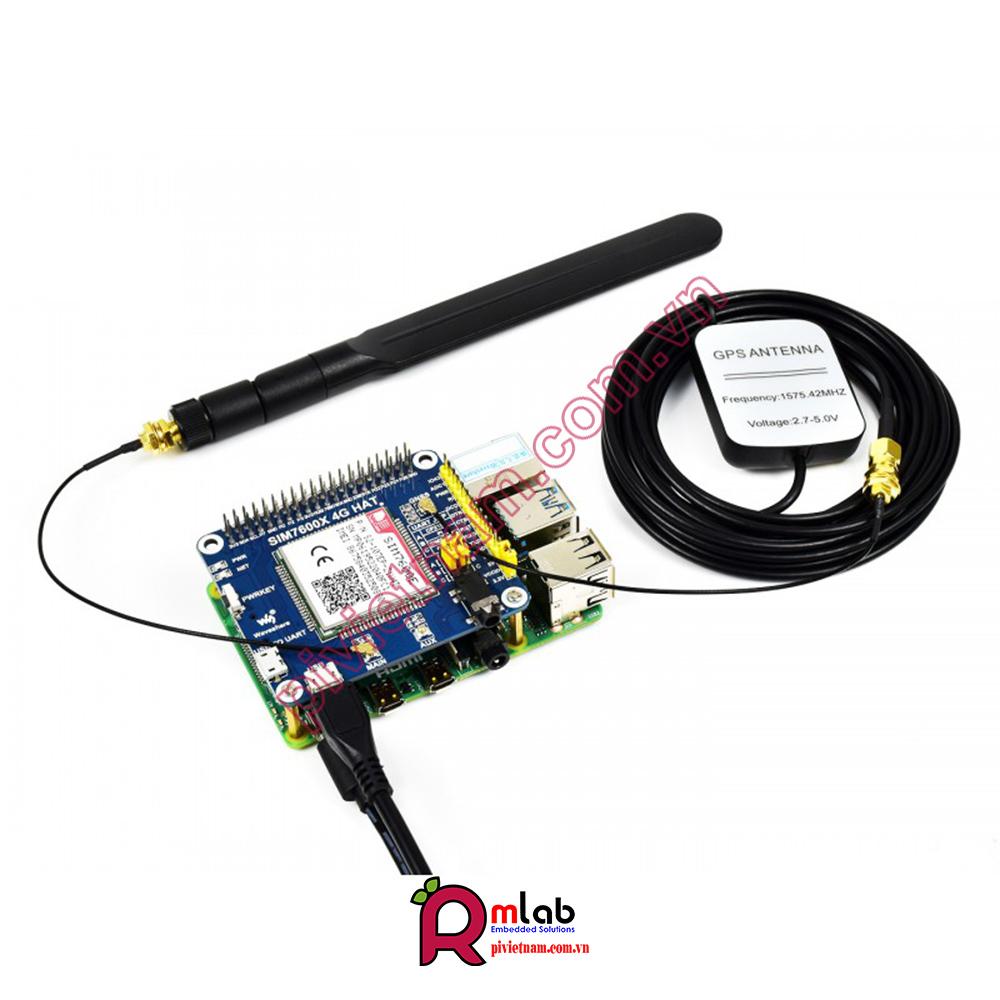

Tương Thích Với Các Phiên Bản Raspberry Pi, Jetson Nano

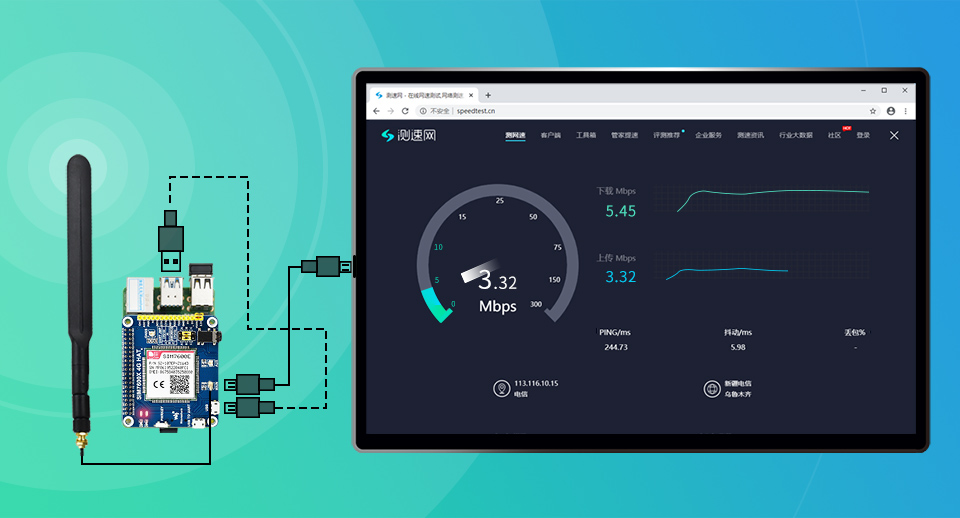

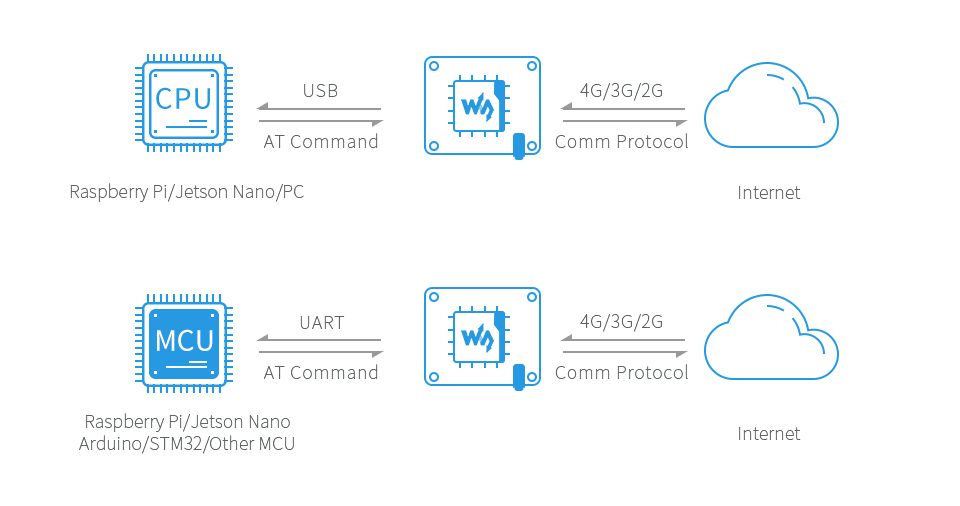

Dial-Up On Windows/Linux

LTE Cat-1: Up To 5Mbps (Uplink) / Up To 10Mbps (Downlink) *
3G (HSPA+): Up To 5.76Mbps (Uplink) / Up To 42Mbps (Downlink) *



* stands for idealized data rate, the actual data rate depends on factors like network coverage, traffic congestion, base station condition, etc.


Cloud Communication

Hỗ Trợ Các Giao Thức Truyền Thông Như : TCP/UDP/FTP/FTPS/HTTP/HTTPS





GNSS Positioning

Hỗ Trợ GPS, BeiDou, Glonass, LBS Base Station Positioning

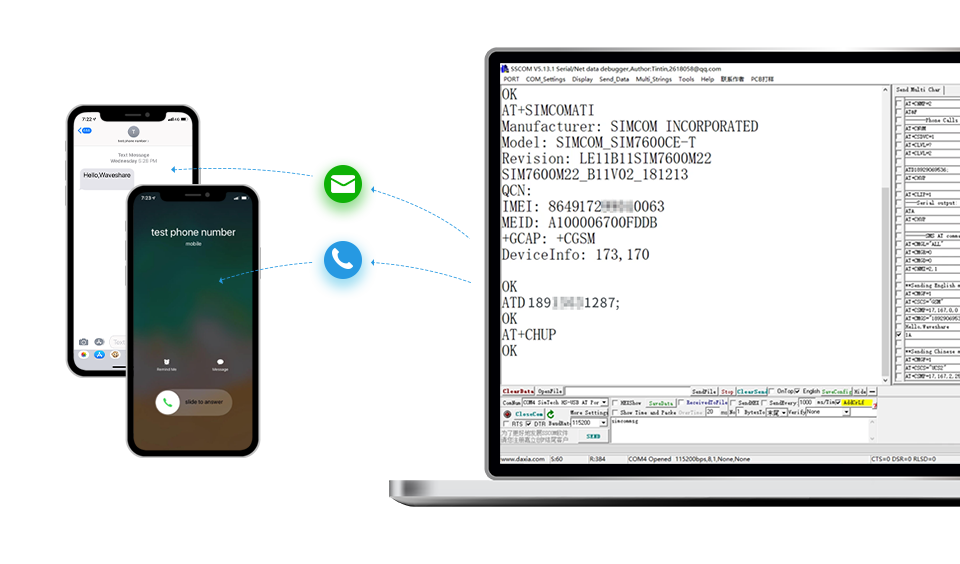

Telephone Call & SMS

Thực HiệnTelephone Call Hoặc Sending SMS Bởi AT Commands, Với Audio Jack Trên Board

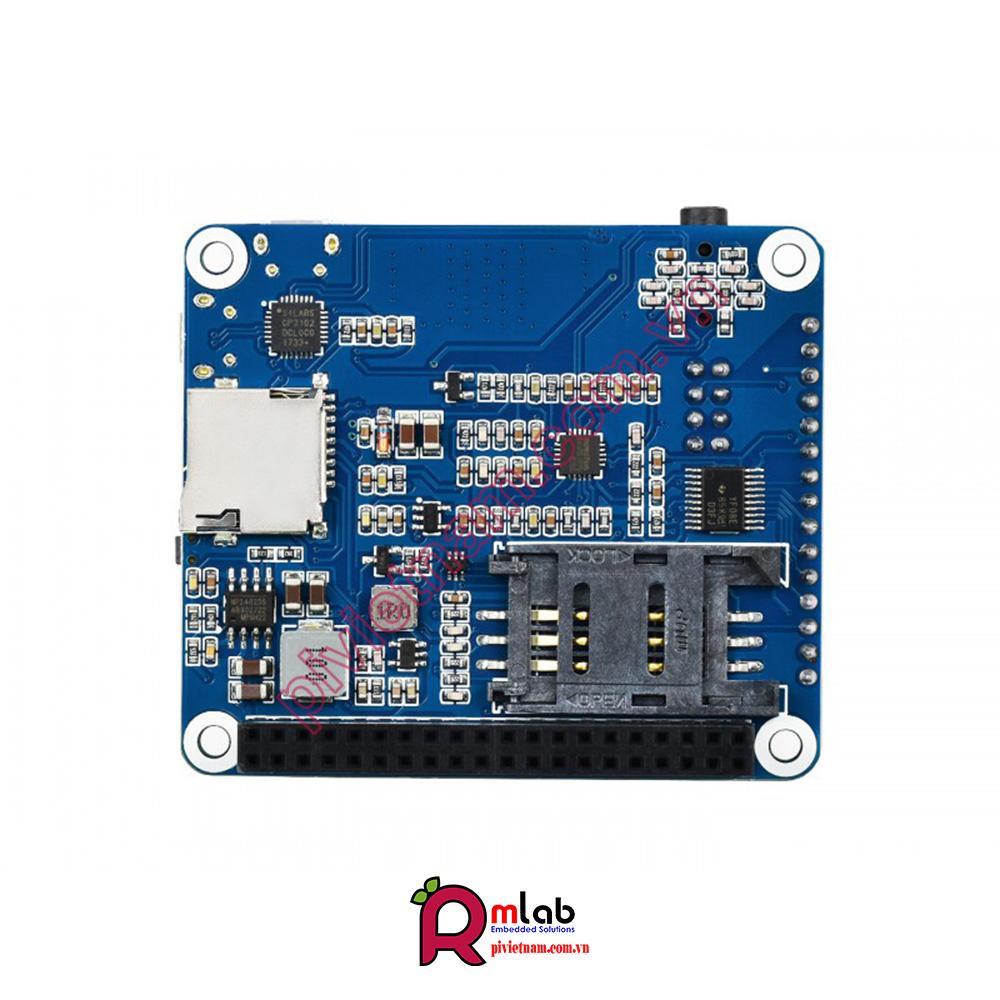

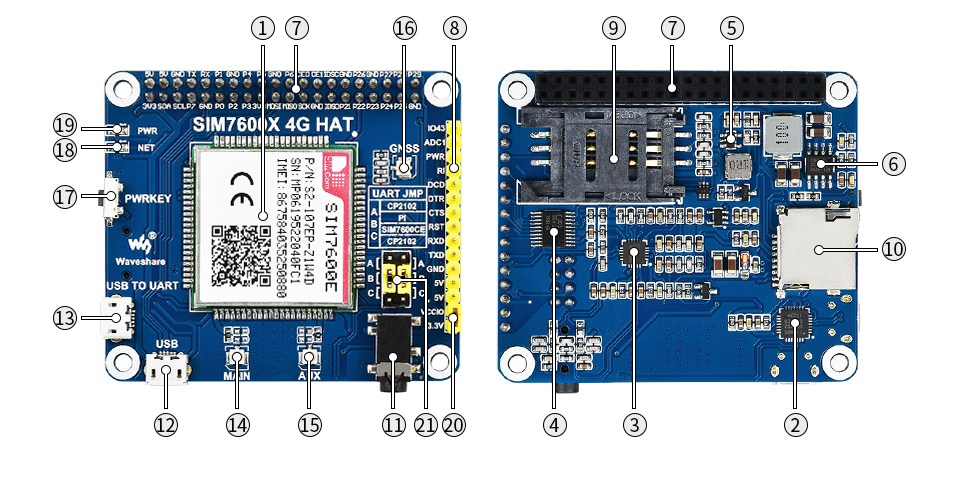

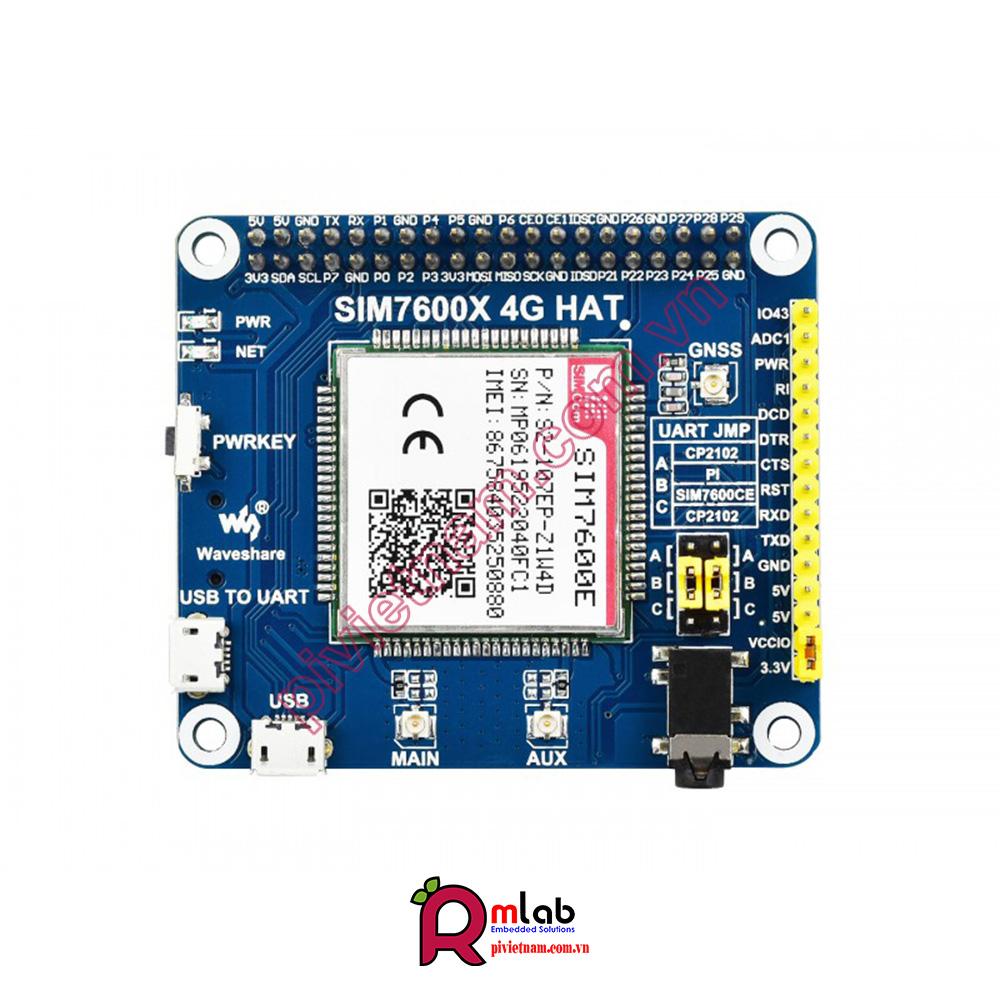

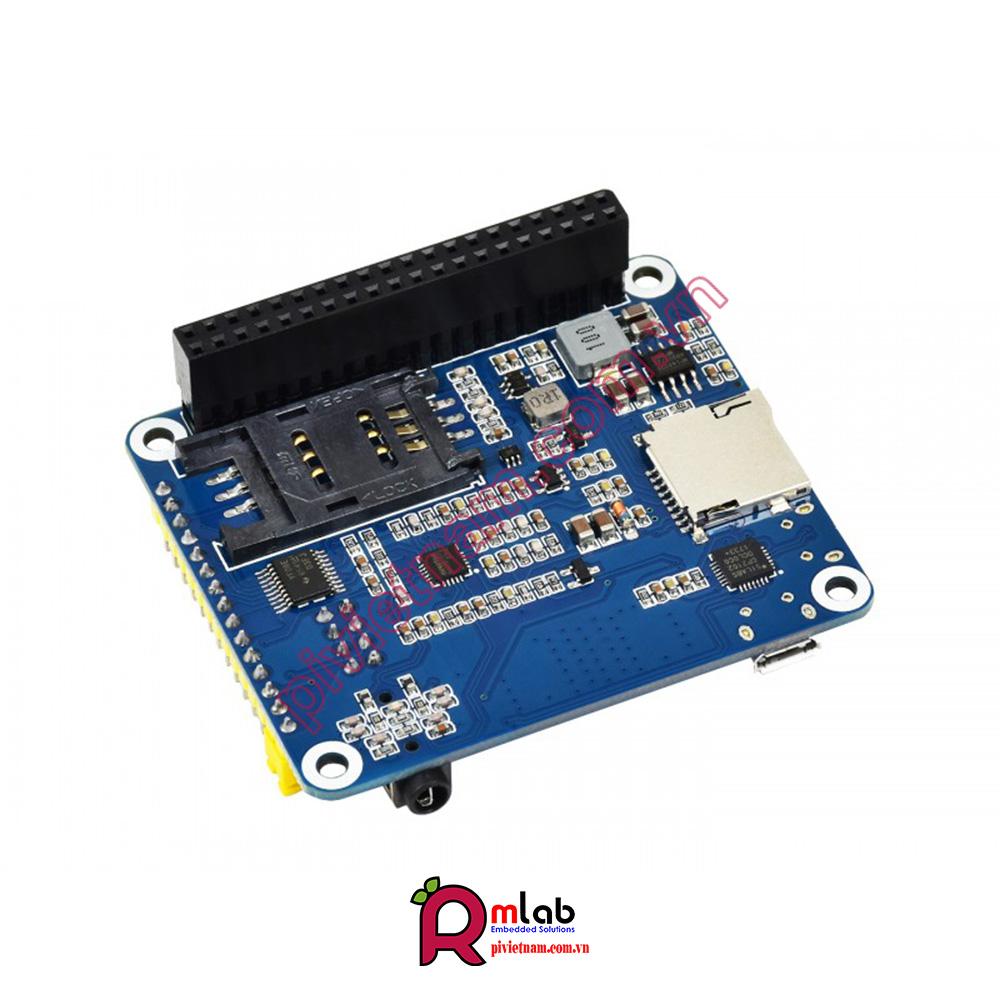

Cấu Tạo Chi Tiết



  1. SIM7600E
  2. CP2102 USB to UART converter
  3. NAU8810 audio decoder
  4. TXS0108EPWR voltage translator
    • translates 3.3V/5V into 1.8V
  5. MP2128DT power chip
  6. MP1482 power chip
  7. Raspberry Pi GPIO header
    • for connecting with Raspberry Pi
  8. SIM7600 control interface
    • for connecting with host boards like Arduino/STM32
  9. SIM card slot
    • supports 1.8V/3V SIM card
  10. TF card slot
    • for storing data like files, messages, etc.
  11. 3.5mm earphone/mic jack
    • for audio actions like making telephoto call

  1. USB interface
    • for testing AT Commands, getting GPS positioning data, etc.
  2. USB TO UART interface
    • for serial debugging, or login to Raspberry Pi
  3. MAIN antenna connector
  4. AUX antenna connector
  5. GNSS antenna connector
  6. Module power switch
  7. Network status indicator
  8. Power indicator
  9. Operating voltage selection jumper
    • VCCIO - 3.3V: set operating voltage as 3.3V
    • VCCIO - 5V: set operating voltage as 5V
  10. UART selection jumper
    • A: access Raspberry Pi via USB to UART
    • B: control the SIM7600 by Raspberry Pi
    • C: control the SIM7600 via USB to UART

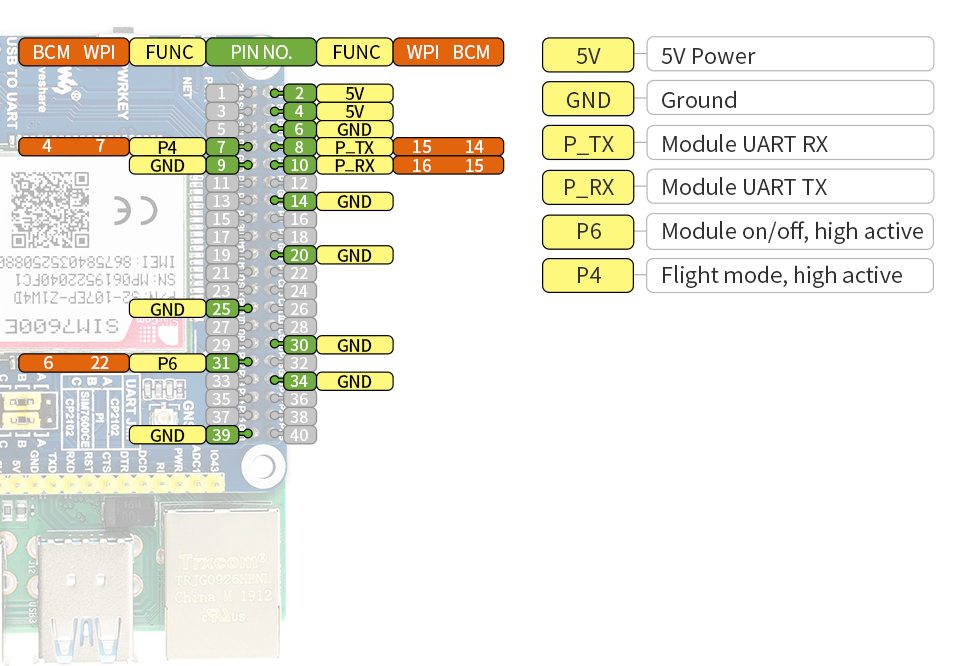

Sơ Đồ Chân Kết Nối

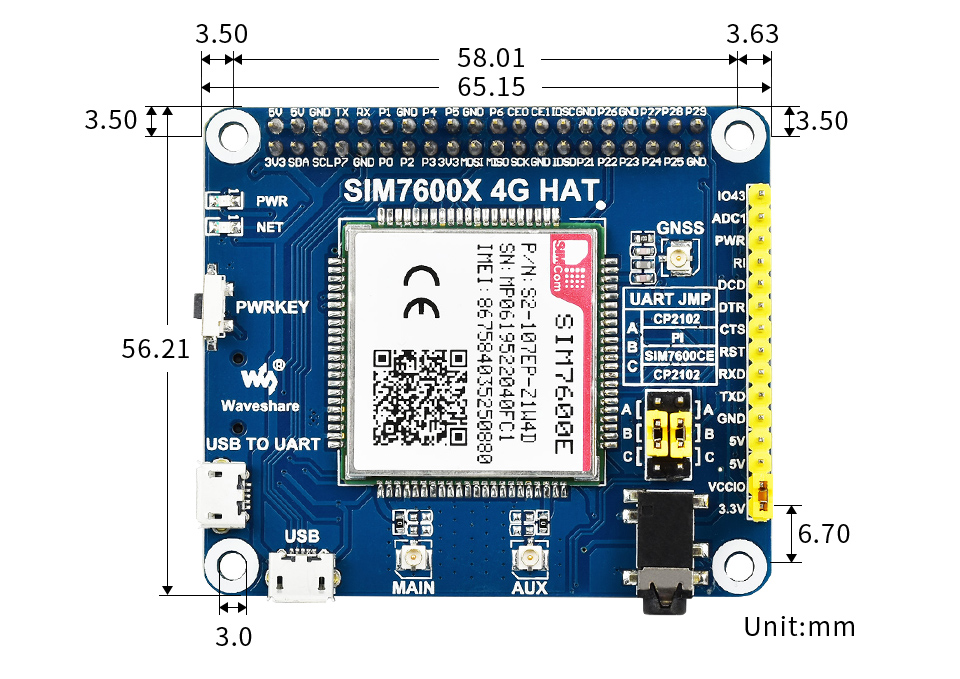

Kích Thước Bên Ngoài





Tài Liệu Tham Khảo


WIKI: www.waveshare.com/wiki/SIM7600E_LTE_Cat-1_HAT
