UPS HAT cho Raspberry Pi ( Chưa bao gồm Pin)

UPS HAT cho Raspberry Pi ( Chưa bao gồm Pin)

  • MLAB00284
378,000

Sản phẩm nhập khẩu chính hãng từ DFRobot.

Hỗ trợ kỹ thuật trong quá trình sử dụng.

Xuất hóa đơn GTGT



GIỚI THIỆU

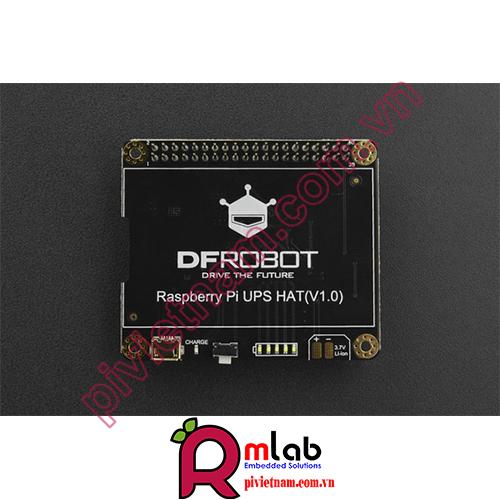

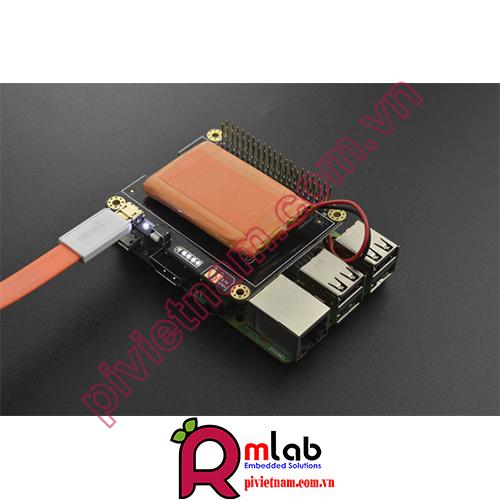

DFRobot Raspberry Pi UPS HAT là mạch cung cấp điện cho Raspberry Pi. Nó có thể cung cấp nguồn năng lượng ổn định cho Raspberry Pi trong một khoảng thời gian dài khi hệ thống ngắt điện, để tránh làm hỏng hệ thống và đảm bảo ngắt điện an toàn. Ngoài ra, sản phẩm có thể được sử dụng để cung cấp năng lượng ổn định cho một số ứng dụng yêu cầu tính di động, như máy ảnh Raspberry Pi, máy tính bảng, hệ thống thu thập dữ liệu hiện trường.

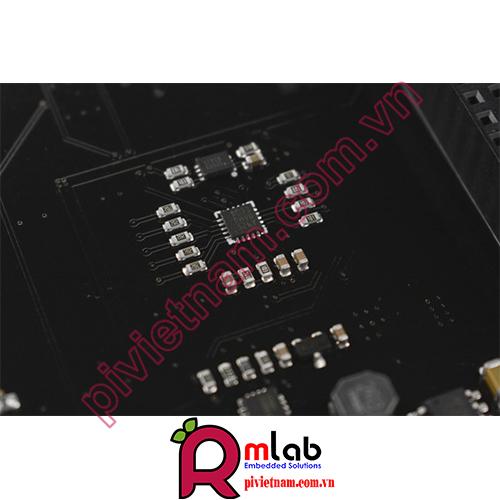

Đồng hồ đo nhiên liệu MAX17043 được sử dụng trong sản phẩm này để phát hiện công suất chính xác. Bên cạnh đó, UPS HAT còn được sử dụng một bộ vi điều khiển trên bo mạch (MCU) để xử lý dữ liệu. Bằng cách này, bo mạch Raspberry Pi có thể lấy thông tin về dung lượng điện và điện áp pin trực tiếp thông qua giao tiếp I2C. 5 đèn LED trên mạch có thể hiển thị trạng thái của dung lượng pin một cách trực quan mà không cần lập trình.
Một giải pháp quản lý năng lượng tuyệt vời đã được áp dụng trong Raspberry Pi UPS HAT này. Hiệu suất chuyển đổi năng lượng trên 90% và thiết kế không có diode giúp mạch có thể giữ nhiệt độ sưởi ấm thấp ngay cả khi hoạt động tải cao liên tục của Raspberry Pi.

Chú ý : Sản phẩm chưa bao gồm Pin Lithium


TÍNH NĂNG, ĐẶC ĐIỂM


+ Giao diện mở rộng Raspberry Pi tiêu chuẩn, tương thích với các board mở rộng khác.
+ Hỗ trợ đầu ra tối đa 2A, phù hợp cho nhiều ứng dụng Raspberry Pi hơn.
+ Tự động chuyển đổi đường dẫn sạc / sạc, được thiết kế để chống mất điện.

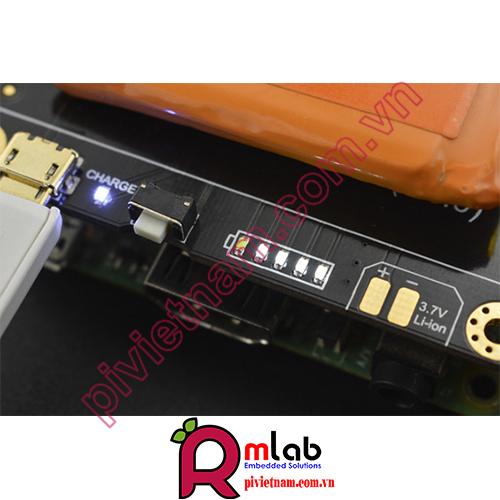

+ Với 5 Đèn LED trên board để hiển thị trạng thái pin.
+ IC đo năng lượng trên board Maxim
+ Hỗ trợ đọc thông tin qua giao tiếp I2C
+ Bảo vệ sạc / xả pin lithium và bảo vệ quá nhiệt
+ Nguồn điện chính chống ngược dòng.


ĐẶC ĐIỂM KỸ THUẬT


+ Điện áp cung cấp: 4,5 ~ 5,5V
+ Dòng cung cấp: (Bạn nên sử dụng bộ chuyển đổi có nguồn từ 2A trở lên)
+ Giao diện cung cấp năng lượng: Micro-USB
+ Dòng sạc tối đa: 1.6A
+ Giao diện pin: PH2.0-2P hoặc hàn tiếp xúc.
+ Pin: 3.7 Pin lithium
+ Điện áp đầu ra: 5V
+ Dòng ra lớn nhất : 2A
+ Main-Board: Raspberry Pi B / B + / 2B / 3B / 3B + và phiên bản tiếp theo.
+ Giao diện truyền thông: I2C

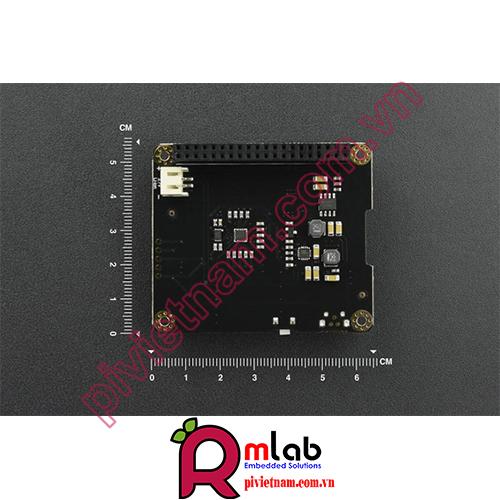

+ Kích thước: 65mmx56mm / 2.56 Đá x2.20
+ Kích thước lỗ lắp: 58mmx49mm / 2.28
+ Nhiệt độ hoạt động: -40oC ~ 85oC


TÀI LIỆU THAM KHẢO


Product wiki

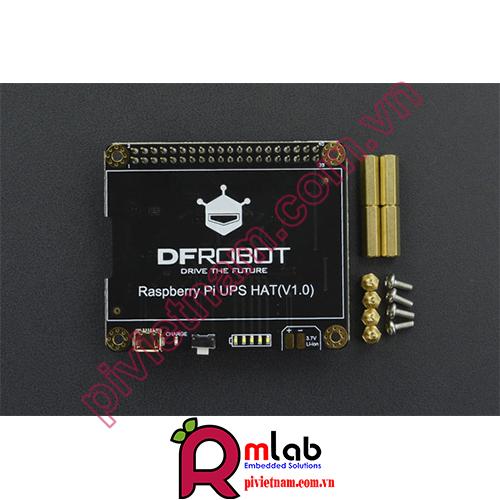

DANH SÁCH SẢN PHẨM


+ 1 Raspberry Pi UPS HAT
+ 4 cọc đồng và ốc vít
