Board mở rộng cho Raspberry Pi, hỗ trợ Arduino XBee
GIỚI THIỆU CHUNG
Arduino là một hệ sinh thái lớn, nếu có một cách nào đó mà giao diện Raspberry Pi GPIO tương thích với sơ đồ chân của Arduino, điều này sẽ cho phép sử dụng Raspberry Pi được với các shield, nguồn hardware/software dành cho Arduino, đây là một thư viện khổng lồ cho người học và sử dụng trong giảng dạy, phát triển sản phẩm. Adapter Board ARPI600 cho Raspberry Pi được thiết kế đáp ứng điều đó.
Thêm nữa, ARPI600 cũng hỗ trợ kết nối với module XBee , tăng cường khả năng kết nối không dây, giúp bạn tạo nên những project hay hơn.
ARPI600 HỖ TRỢ CHO CÁC DÒNG Pi
+ Raspberry Pi 1 Model A+
+ Raspberry Pi 1 Model B+
+ Raspberry Pi 2 Model B
+ Raspberry Pi 3 Model B
+ Raspberry Pi 3 Model B+
ĐẶC ĐIỂM ARPI600
+ Tương thích với nhiều dòng Arduino UNO, Leonardo, cũng dễ dàng kết nối với các Arduino shield
+ Có sẵn XBee connector có thể kết nối được với nhiều module XBee
+ Có giao diện kết nối Sensor, cho phép kết nối nhiều loại sensor khác nhau.
+ Có tích hợp sẵn USB TO UART trên mạch dùng cho serial port debugging, cũng có thể cấu hình để sử dụng như XBee USB adapter
+ Tích hợp trên board mạch ADC, 10 bit, 38KSPS (Sample Rate (Max) (kSPS)), 11 kênh (6 kênh cho giao diện Arduino, 5 kênh cho sensor)
+ Có mạch RTC tích hợp trên board

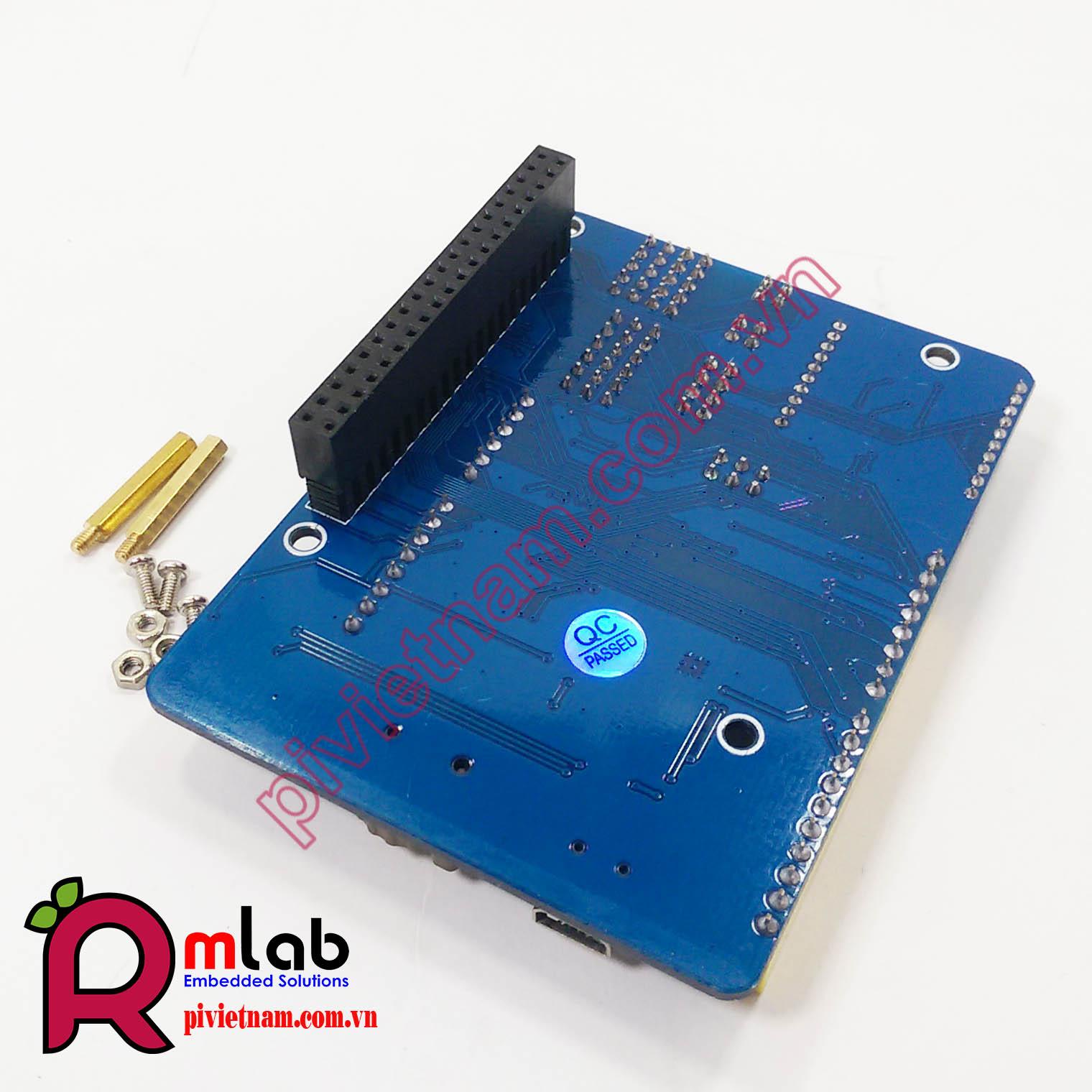

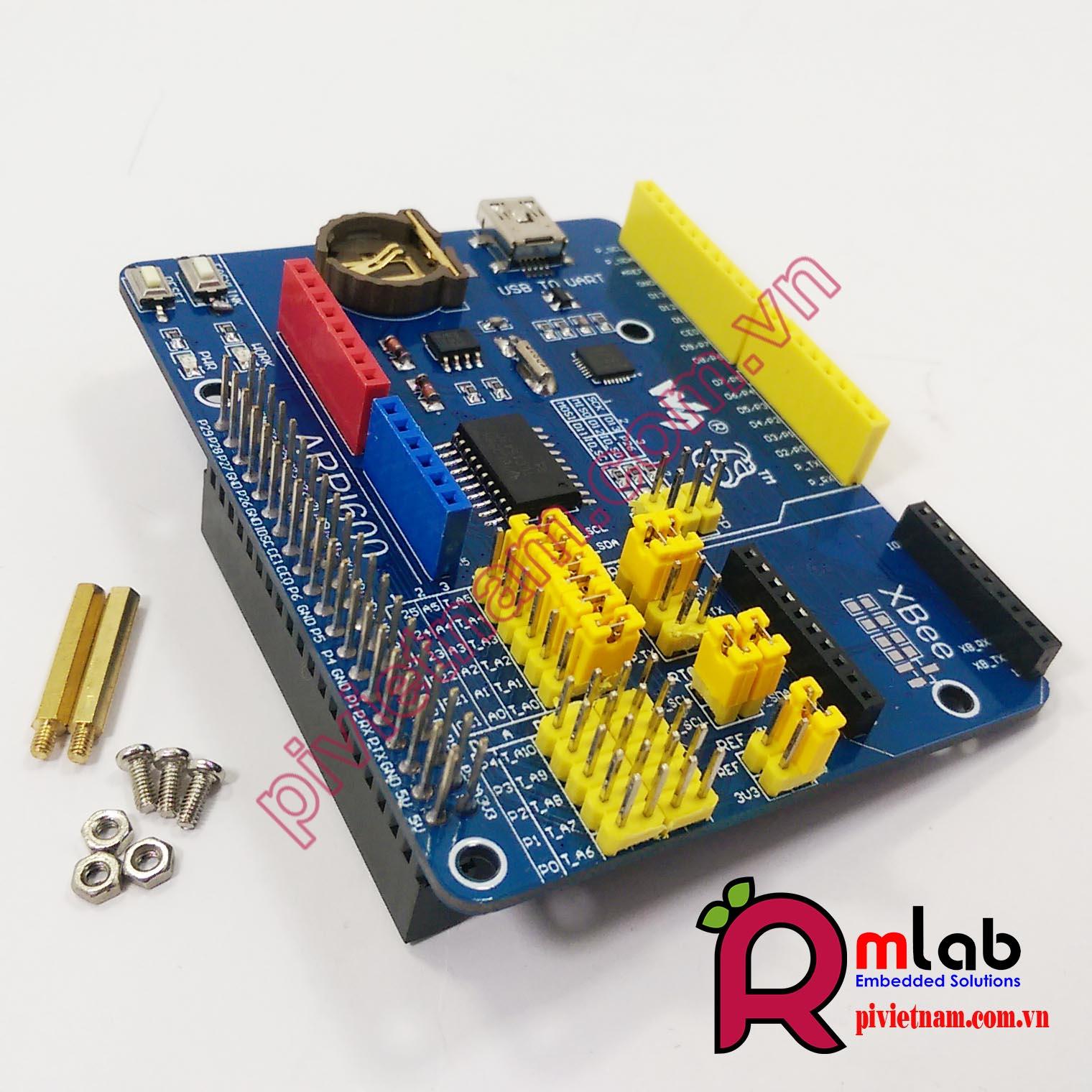

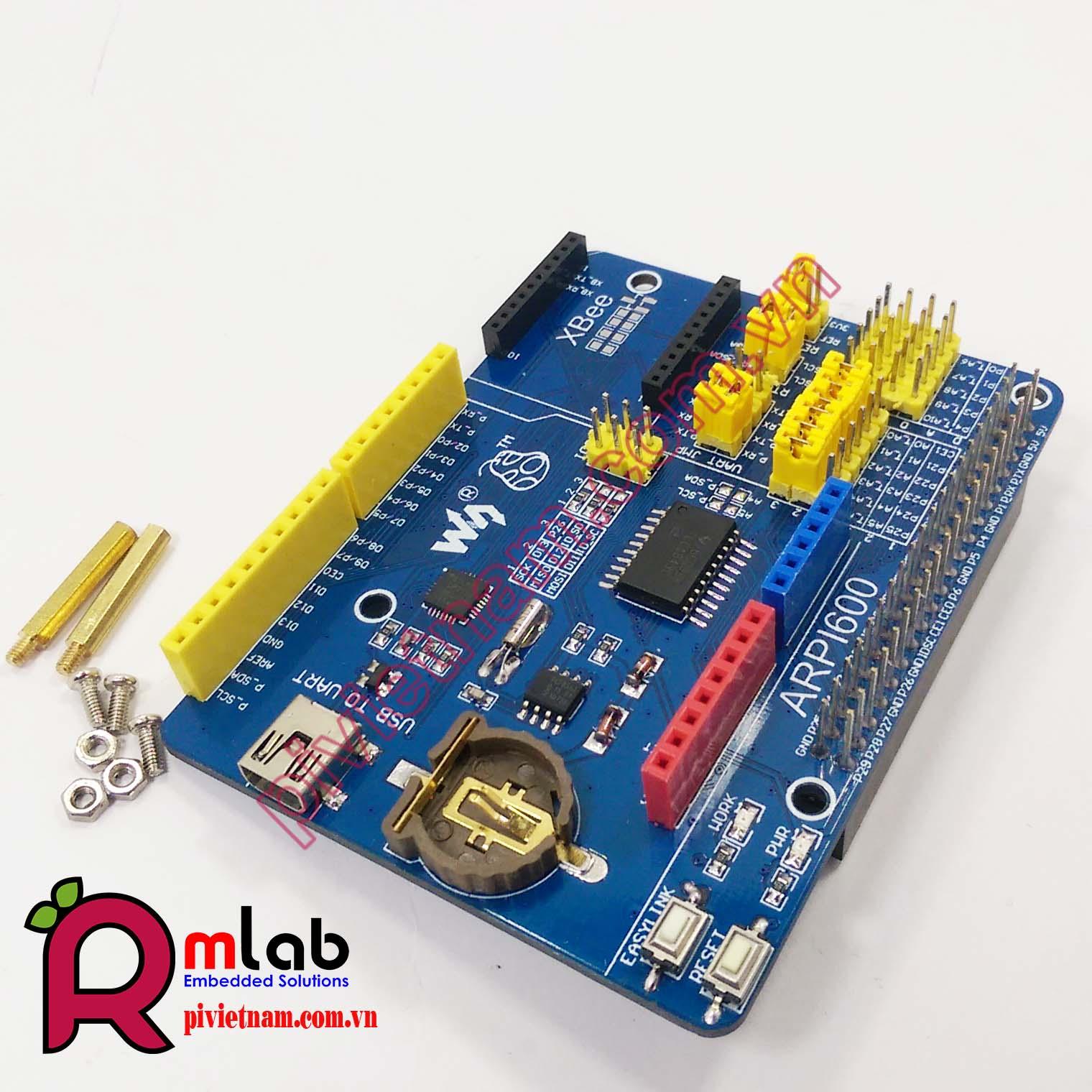

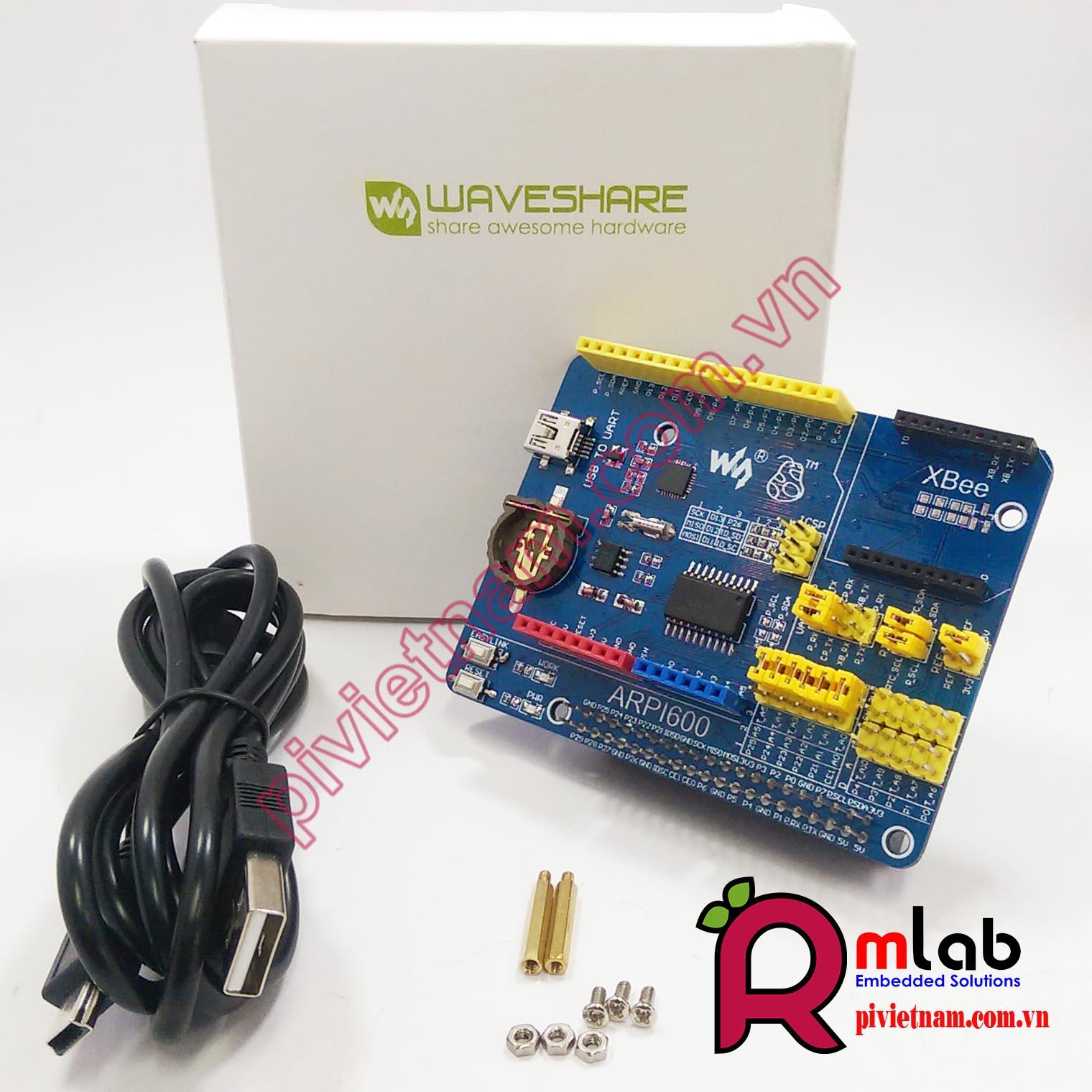

CÓ GÌ TRÊN ARPI600
1. Arduino connector : dùng cho kết nối Arduino Shield
2. ICSP interface : Arduino ICSP
3. XBee connector : Dùng cho kết nối với module truyền thông không dây XBee
4. Sensor interface : dùng kết nối với cảm biến
5. Raspberry Pi connector : dùng kết nối với Raspberry Pi
6. USB TO UART
7. TLC1543 : AD converter
8. PCF8563 : RTC
9. CP2102
10. 32.768KHz crystal : sử dụng cho RTC
11. Power indicator
12. XBee state LED
13. XBee and Arduino interface RESET button
14. XBee EASYLINK button
15. RTC battery holder : vị trí kết nối pin CR1220
16. Vị trí kết nối jump cấu hình điện áp so sánh cho IC chuyển đổi TLC1543 (vị trí số 7 ở trên)
17. RTC jumper
18. UART jumper
- Khi kết nối tương ứng : P_RX với CP_TX, P_TX với CP_RX thì USB TO UART được kết nối với Raspberry Pi serial port
- Khi kết nối tương ứng : XB_RX với CP_TX, XB_TX với CP_RX thì USB TO UART được kết nối với XBee serial port
- Khi kết nối tương ứng : XB_RX với P_TX, XB_TX với P_RX thì Raspberry Pi serial port được kết nối với XBee serial port
19. Vị trí jump kết nối lựa chọn Arduino AD
- Kết nối 2 và 3 : Arduino A0-A5 giống như AD input
- Kết nối 1 và 2 : Arduino A0-A5 giống như digital control
20. Arduino I2C selection jumper
- Short the jumper : Arduino A4-A5 as I2C control (the A4-A5 of Arduino AD selection jumper should be opened)
21. Arduino SPI selection jumper
- Kết nối 1 và 2 : Arduino D11-D13 giống như SPI control (mặc định)
- Kết nối 2 và 3 : Arduino D11-D13 giống như digital control
HÌNH ẢNH CHO ARPI600
Connecting with Raspberry Pi
Connecting with GSM/GPRS Shield
Connecting with Motor Control Shield and XBee
Connecting with Arduino IO Expansion Shield and sensors
