 Industrial RS232/RS485 to Ethernet Converter

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Bộ chuyển đổi RS232/RS485 công nghiệp sang Ethernet tại MLAB tại link: (link đặt hàng)

Bộ chuyển đổi RS232/RS485 sang Ethernet dùng để chuyển đổi dữ liệu hai chiều giữa RS232/RS485 và Ethernet, có thể truyền độc lập cùng một lúc, được cấu hình thông qua website.

ĐẶC ĐIỂM, TÍNH NĂNG

+ Bộ xử lý ARM 32-bit M4 với tần số lên đến 120 MHz, tốc độ nhanh, ổn định và đáng tin cậy

+ Giao diện ethernet 10/100M Auto-MDI/MDIX

+ Cả giao diện RS232 và RS485, cho phép hoạt động độc lập cùng một lúc, mà không can thiệp lẫn nhau

+ Tốc độ baudrate có thể định cấu hình (600bps ~ 230.4Kbps), hỗ trợ 5 tùy chọn kiểm tra chẵn lẻ: None, Odd, Even, Mark, Space

+ Multi indicators để theo dõi tình trạng giao tiếp và làm việc của thiết bị

+ Các chế độ làm việc : Máy chủ TCP, Máy khách TCP, Máy chủ UDP, Máy khách UDP, Máy khách HTTPD (hỗ trợ GET và POST)

+ Hỗ trợ Modbus, phù hợp cho ứng dụng công nghiệp

+ Hỗ trợ Websocket, cho phép truyền dữ liệu hai chiều với cổng RS232/RS485 trực tiếp qua trang web

+ Có thể định cấu hình qua trang web, lệnh AT, giao thức nối tiếp và giao thức mạng, cung cấp giao thức cấu hình có thể được tích hợp vào phần mềm của riêng bạn

+ Hỗ trợ các gói customized heartbeat, đảm bảo kết nối là trung thực, cũng như để chủ động lấy dữ liệu từ cảm biến

+ Hỗ trợ các gói đăng ký tùy chỉnh, tự động chuyển gói đã đăng ký làm định danh sau khi kết nối được thiết lập, để có thể phân biệt các thiết bị khác nhau

+ Hỗ trợ trang web tùy chỉnh, cho phép người dùng tùy chỉnh trang cấu hình mô-đun

+ Hỗ trợ giao thức giống RFC2217, có thể giao tiếp với các thiết bị có cài đặt nối tiếp (baudrate, bit dữ liệu, v.v.) có thể thay đổi

+ Cơ chế KeepAlive, phát hiện kết nối bị hỏng, tự động kết nối lại

+ Hỗ trợ khởi động lại hết thời gian (khởi động lại không có dữ liệu), đảm bảo kết nối ổn định lâu dài, thời gian khởi động lại có thể định cấu hình

+ Hỗ trợ phân giải tên miền DNS, có thể cấu hình máy chủ DNS

+ Hỗ trợ DHCP, IP tự động hoặc IP tĩnh

+ Firmware có thể nâng cấp qua mạng

+ Khôi phục cài đặt gốc thông qua phần mềm hoặc phần cứng

+ Đi kèm với địa chỉ MAC mặc định, có thể tùy chỉnh

+ Phần mềm được cung cấp: phần mềm cấu hình mô-đun, công cụ kiểm tra TCP / UDP, phần mềm cổng nối tiếp ảo VCOM

+ Example code:  host computer (socket ), VB, C++, Delphi, Android, iOS, etc.

THÔNG SỐ KỸ THUẬT

+ Ethernet:

- Đầu nối: 4 chân RJ45

- Tốc độ truyền thông: 10/100Mbps

- Interface protection : cách ly điện từ 2KV (2KV electromagnetic isolation)

- Giao thức: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket

- Bộ đệm TX: 16Kbyte

- Bộ nhớ cache RX: 16Kbyte

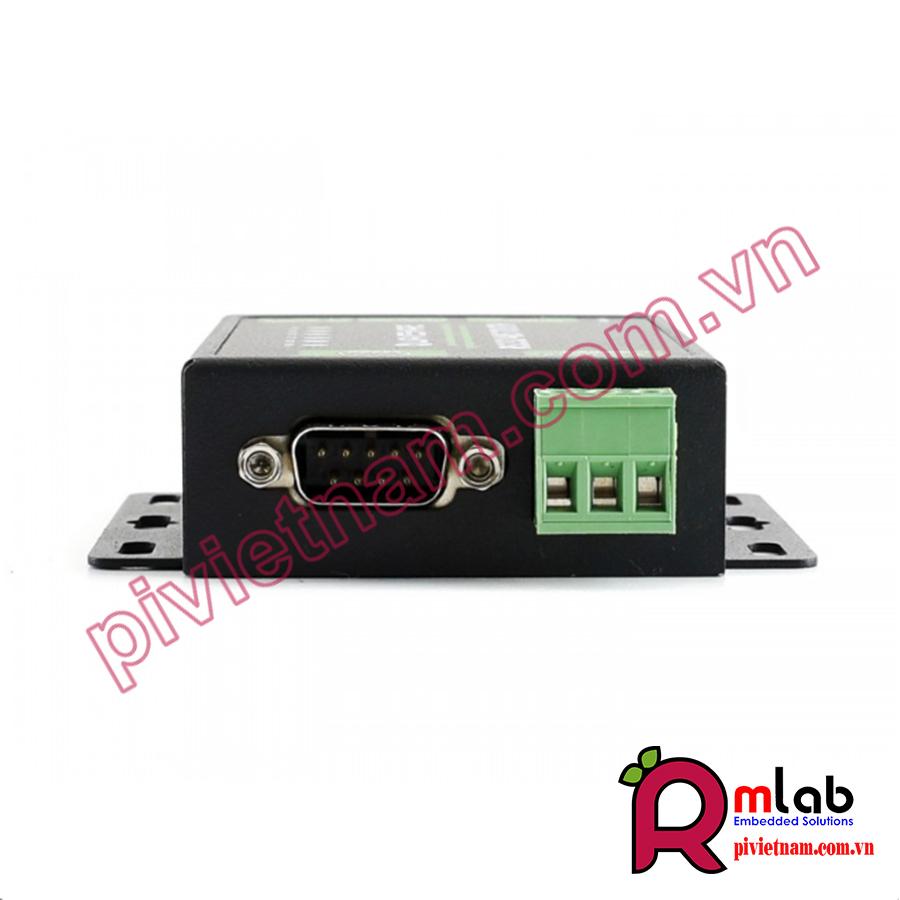

+ RS485 / RS232:

- Kết nối:

* RS485: thiết bị đầu cuối trục vít (A +, B-, GND)

* RS232: DB9 male

- Data bit: 5 bit, 6 bit, 7 bit, 8 bit

- Stop bit: 1, 2

- Parity bit: None, Odd, Even, Mark, Space

- Tốc độ truyền: 600bps ~ 230,4Kbps

- Bộ đệm TX: 2Kbyte

- Bộ đệm RX: 2Kbyte

- Kiểm soát lưu lượng phần cứng: RTS/CTS

- Giao diện bảo vệ:

* RS485: Bảo vệ 2KV ESD, chống sét, chống tăng áp, bảo vệ quá dòng

* RS485 kéo lên / xuống thanh ghi: 2.2KΩ

+ Nguồn:

- Nguồn điện : 5.0 ~ 36.0V (5V recommended)

- Dòng điện hoạt động : 86,5mA (@ 5V)

- Công suất tiêu thụ : <1W

- Interface protection : chống đảo ngược, bảo vệ chống tĩnh điện, chống tăng

+ Môi trường:

- Nhiệt độ hoạt động : -40 ~ 85 ° C

- Nhiệt độ bảo quản : -40 ~ 105 °

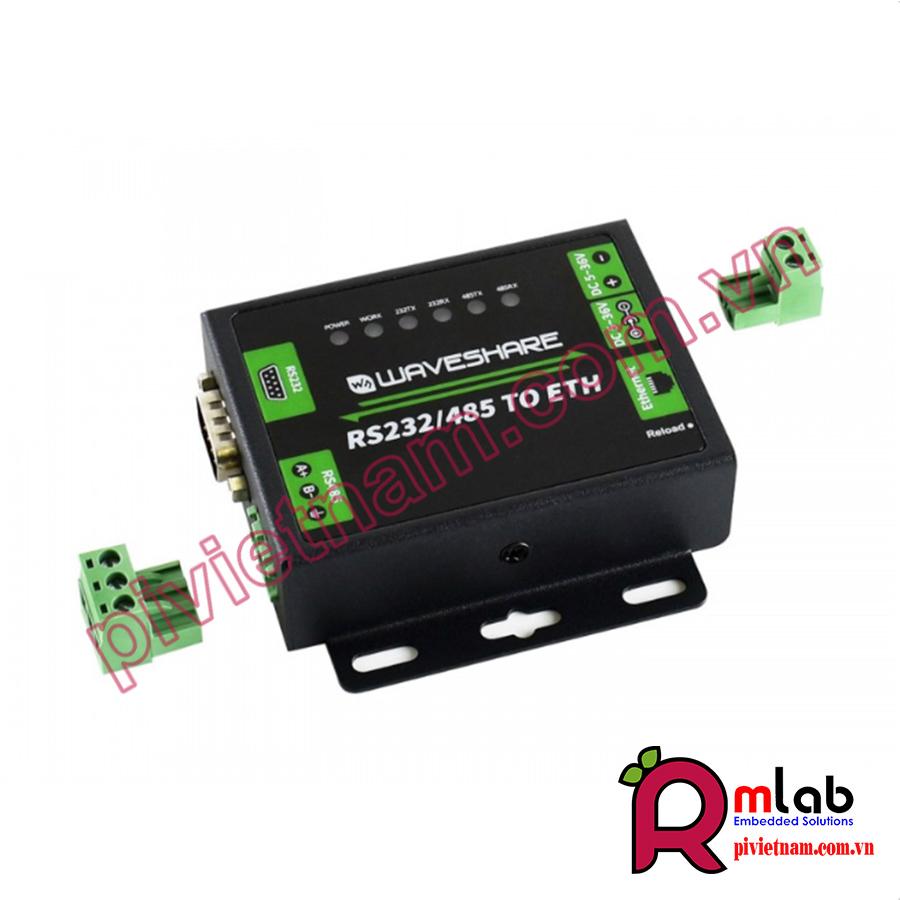

BỘ SẢN PHẨM BAO GỒM

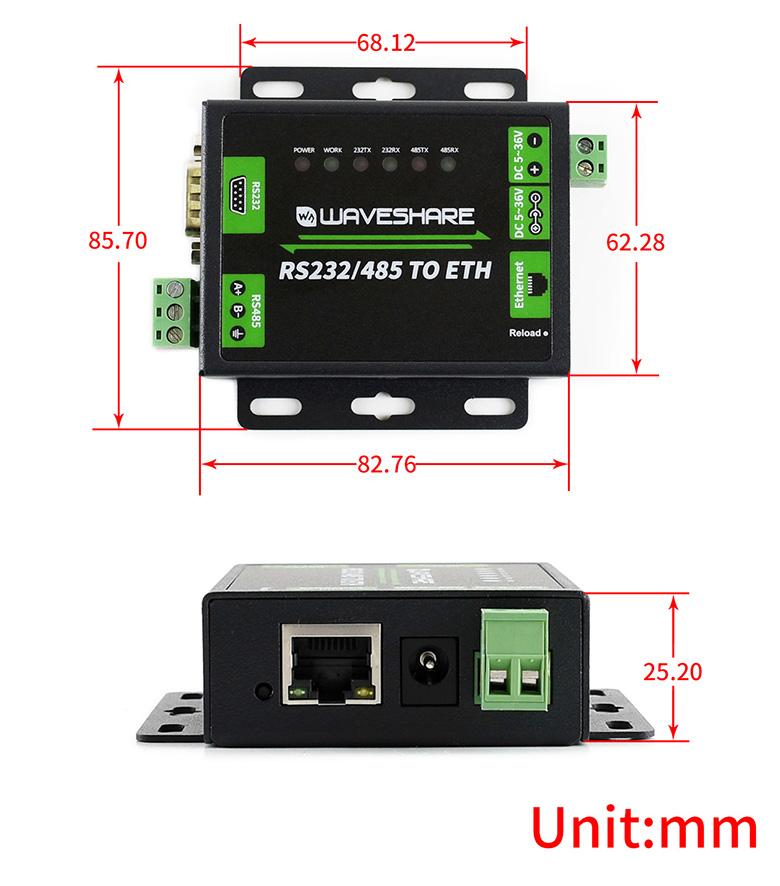

KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Wiki: www.waveshare.com/wiki/RS232/485_TO_ETH
