Bộ chuyển đổi UART TTL sang Ethernet dùng để chuyển đổi hai chiều dữ liệu UART và Ethernet được cấu hình thông qua trang web.
ĐẶC ĐIỂM, TÍNH NĂNG
+ Bộ xử lý ARM 32 bit M0, tốc độ nhanh, hiệu quả cao
+ Giao diện ethernet 10/100M Auto-MDI/MDIX
+ Auto-reconnecting, cung cấp kết nối TCP đáng tin cậy
+ Hỗ trợ khởi động lại khi hết thời gian (khởi động lại không có dữ liệu), thời gian khởi động lại có thể định cấu hình
+ Khung dữ liệu cổng nối tiếp linh hoạt, cho phép các gói tùy chỉnh
+ Baudrate configurable từ 600bps đến 460800bps, hỗ trợ 5 tùy chọn kiểm tra chẵn lẻ: None, Odd, Even, Mark, Space
+ Hỗ trợ các gói customized heartbeat, đảm bảo kết nối là trung thực
+ Hỗ trợ các gói customized registration, phát hiện trạng thái kết nối, tùy chỉnh tiêu đề gói, tạo các gói đăng ký với địa chỉ MAC đã chọn
+ Hỗ trợ trang web tùy chỉnh, cho phép người dùng tùy chỉnh trang cấu hình mô-đun
+ Hỗ trợ giao thức giống RFC2217, có thể giao tiếp với các thiết bị có cài đặt nối tiếp (baudrate, bit dữ liệu, v.v.) có thể thay đổi
+ Hỗ trợ phân giải tên miền DNS, có thể cấu hình máy chủ DNS
+ Hỗ trợ DHCP, IP tự động hoặc IP tĩnh
+ Firmware có thể nâng cấp qua mạng
+ Khôi phục cài đặt gốc thông qua phần mềm hoặc phần cứng
+ Đi kèm với địa chỉ MAC mặc định, có thể tùy chỉnh
+ Các chế độ làm việc khả dụng: Máy chủ TCP, Máy khách TCP, Máy chủ UDP, Máy khách UDP, Máy khách HTTPD
+ Các giao thức được hỗ trợ: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
+ Có thể định cấu hình qua trang web, lệnh AT, giao thức nối tiếp và giao thức mạng, cung cấp giao thức cấu hình có thể được tích hợp vào phần mềm của riêng bạn
+ Phần mềm được cung cấp: phần mềm cấu hình mô-đun, công cụ kiểm tra TCP / UDP, phần mềm cổng nối tiếp ảo VCOM
+ Example code: host computer (socket ), VB, C++, Delphi, Android, iOS, etc.
THÔNG SỐ KỸ THUẬT
+ Protection: tích hợp cách ly điện từ 1,5KV
+ Giao diện: 3,3V TTL (2.54mm pitch pinheader)
+ Nguồn điện: 3,3V DC hoặc 5V DC (thông qua các pin khác nhau)
+ Dòng điện hoạt động: 150mA (avg) / 160mA (tối đa)
+ Nhiệt độ hoạt động: -25 ~ 75 ° C
+ Công suất tiêu thụ: <1W
+ Điều kiện bảo quản: -40 ~ 105 ° C, 5 ~ 95% rh
+ Kích thước: 50,5 x 22,6 x 15 (mm)
ỨNG DỤNG
Truyền hai chiều giữa UART TTL và Ethernet :
Mở rộng khoảng cách liên lạc cho các thiết bị nối tiếp:
Quản lý nhiều thiết bị máy khách nối tiếp từ xa thông qua một máy chủ web:
Quản lý máy chủ nối tiếp từ xa thông qua nhiều máy khách web:

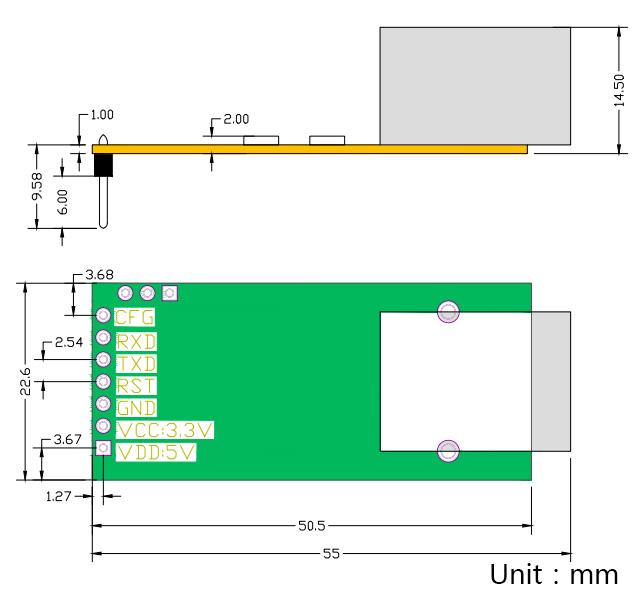

KÍCH THƯỚC
TÀI LIỆU THAM KHẢO
Wiki: www.waveshare.com/wiki/UART_TO_ETH
