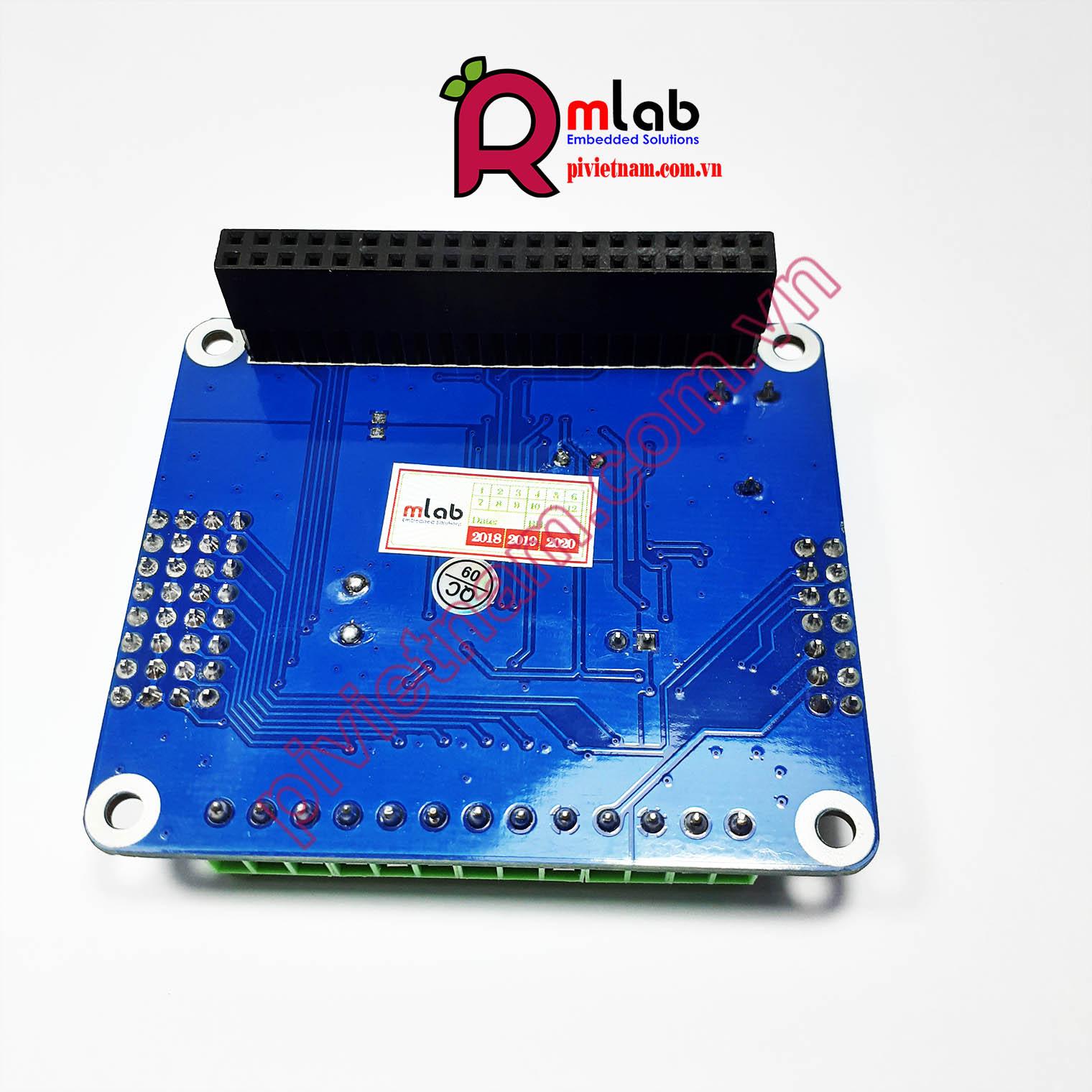

Board mở rộng AD/DA Waveshare dành cho Raspberry Pi

Board mở rộng AD/DA Waveshare dành cho Raspberry Pi (Bảo hành 6 tháng)

  • E1-P030
  • Waveshare
928,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn VAT cho khách hàng,đơn vị có nhu cầu

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi và RS232/RS485 to Ethernet : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM

+ Không có chức năng AD/DA trên GPIO của Raspberry Pi, đây là điều gây trở ngại cho việc phát triển các ứng dụng của Raspberry Pi.

+ Board mở rộng AD/DA giúp Pi giải quyết khó khăn trên, cho phép bạn thêm chức năng AD/DA cho Raspberry Pi.


HỖ TRỢ CHO CÁC PHIÊN BẢN


+ Raspberry Pi 1 Model A+

+ Raspberry Pi 1 Model B+

+ Raspberry Pi 2 Model B

+ Raspberry Pi 3 Model B


ĐẶC ĐIỂM, TÍNH NĂNG


+ Có ADS1256 trên board, 8 kênh ADC 24bit (4 kênh có riêng đầu vào), tốc độ lấy mẫu 30000 mẫu/s

+ Có DAC8532 trên board, 2 kênh DAC 16bit.

+ Trên board có các pin kết nối thuận tiện cho kết nối.

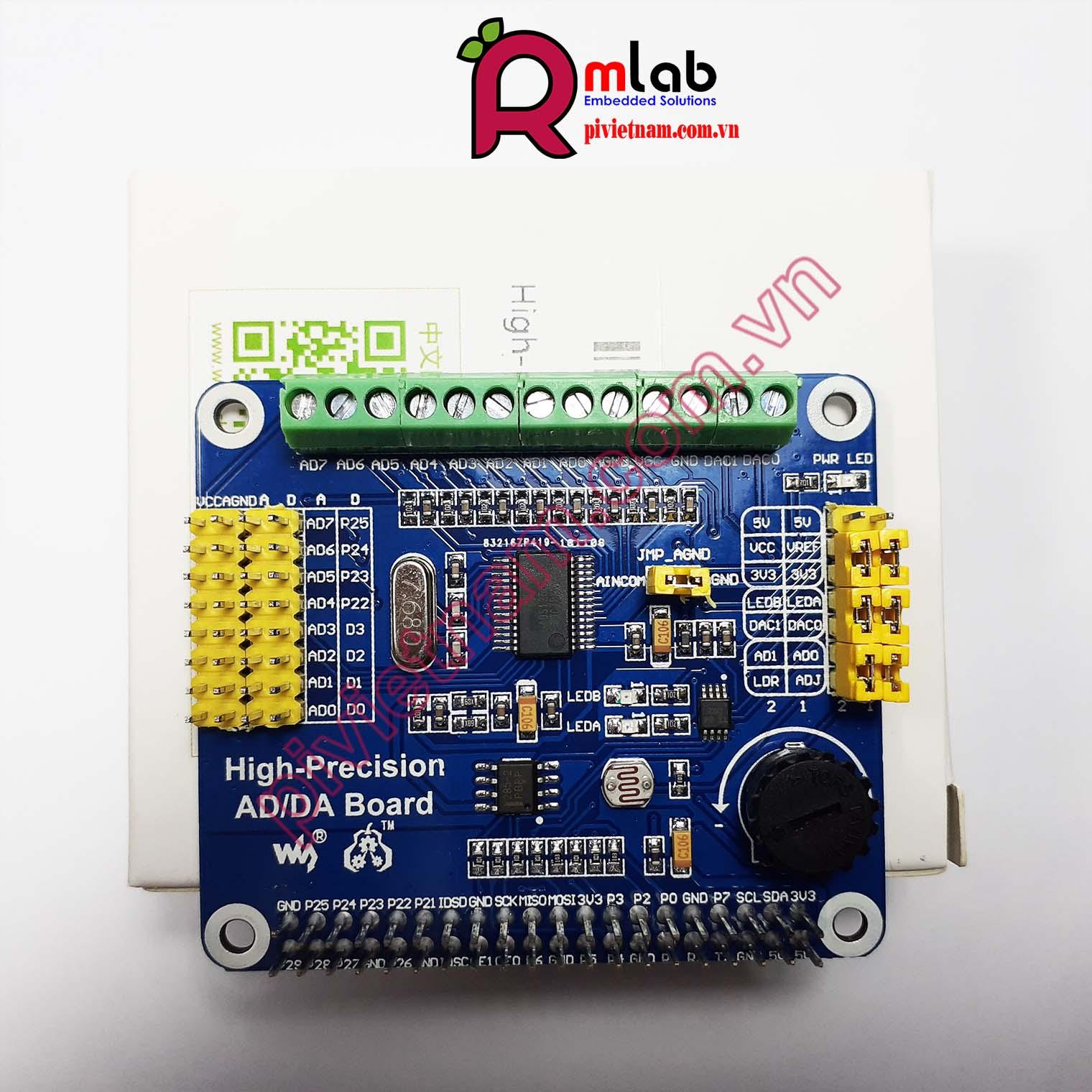

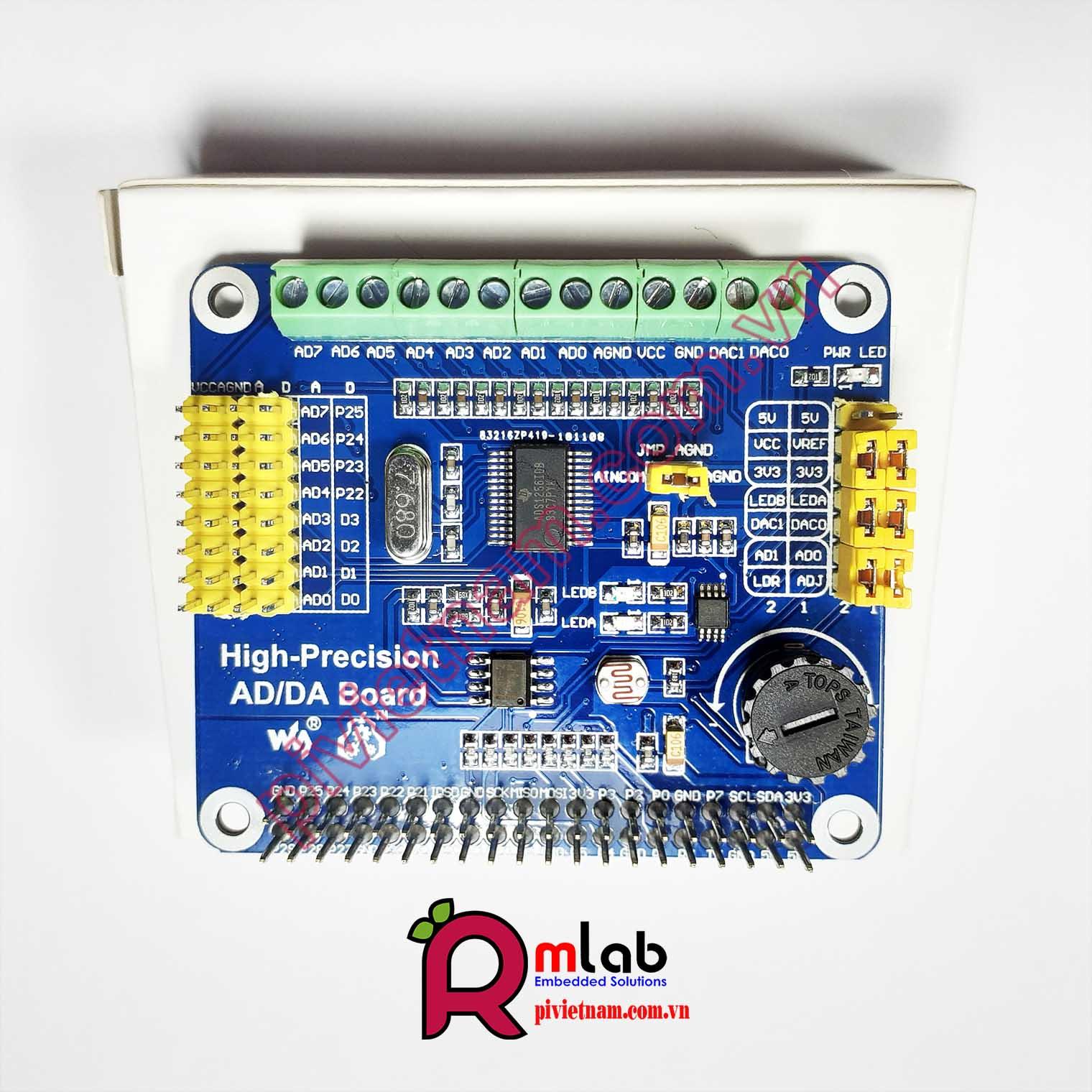

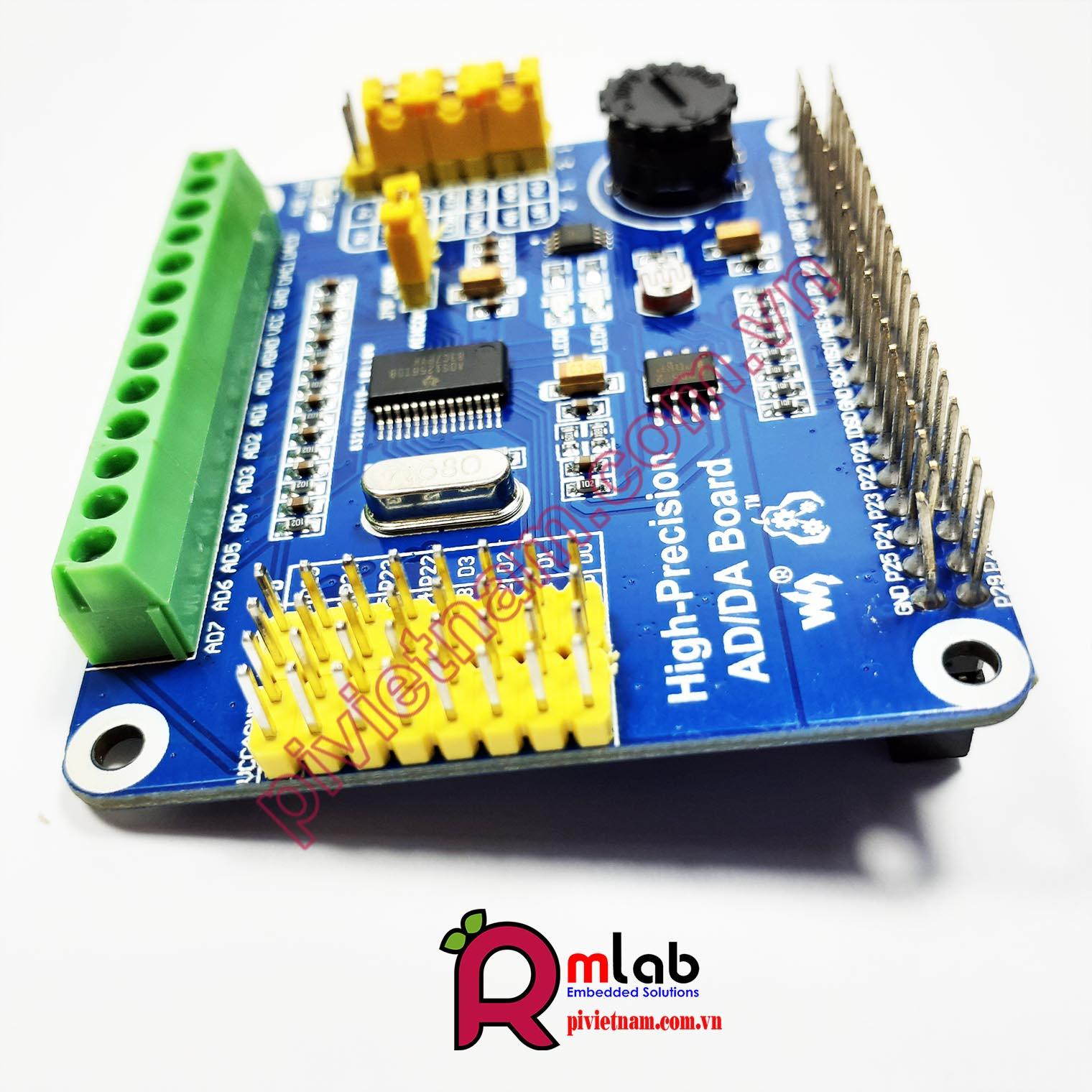

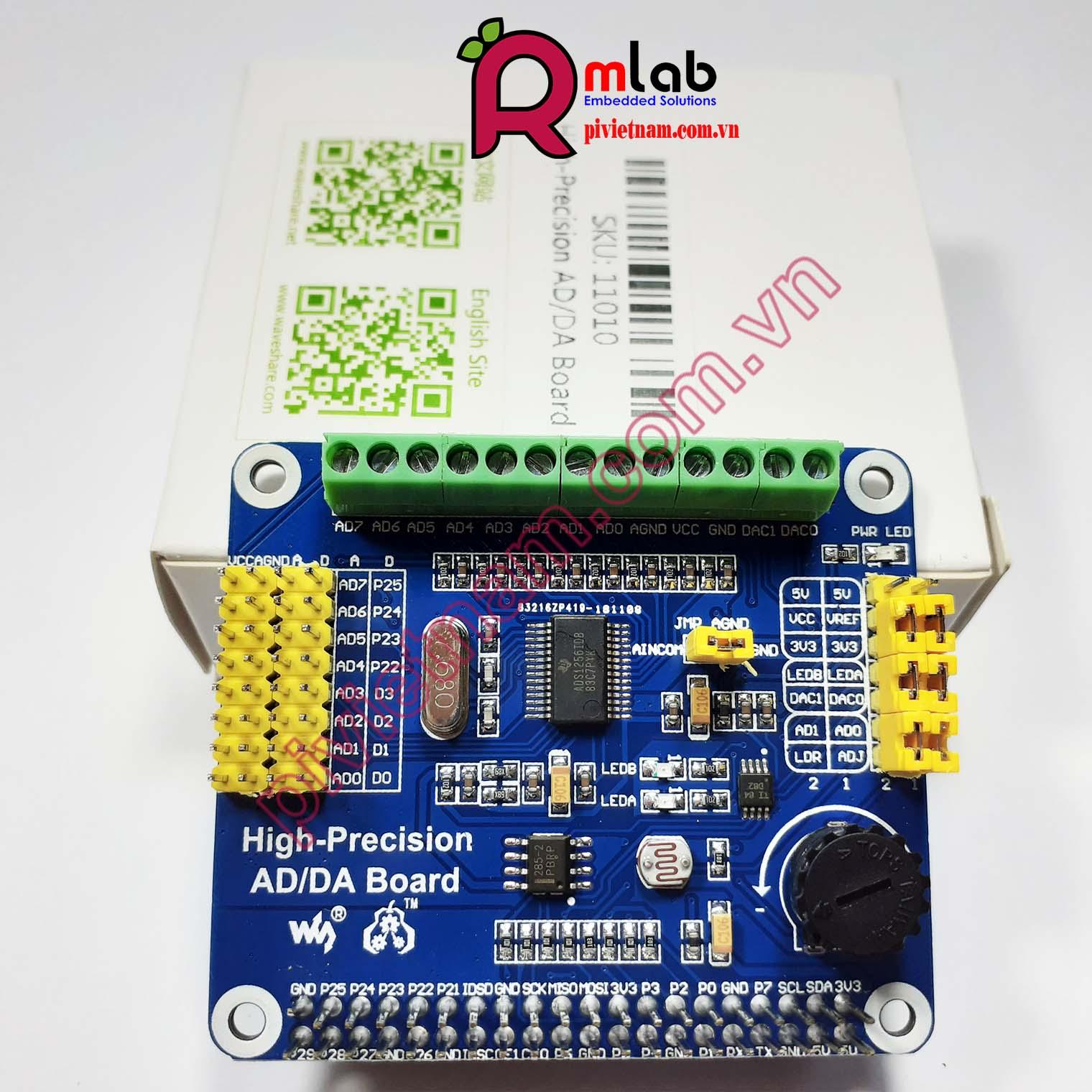

CẤU TẠO BOARD MẠCH



1. Raspberry Pi GPIO interface : kết nối với GPIO của Pi.

2. AD/DA input/output : Kết nối input/output

3. AD input : các pinheader cho kết nối với các cảm biến.

4. Thạch anh 7.68MHz

5. LM285-2.5 : cung cấp điện áp tham chiếu cho ADC

6. Điện trở quang

7. LED chỉ thị

8. Chiết áp 10K

9. DAC8532 : DAC 16bit, 2 kênh

10. Led chỉ thị nguồn

11. ADS1256 : ADC 24bit, 8 kênh (4 kênh khác input)

12. ADC testing jumper

13. DAC testing jumper

14. Power selection jumper

15. ADC reference ground configuration : when AD single inputted, the AINCOM is reference terminal, can be connected to GND or external reference voltage


GIAO DIỆN KẾT NỐI


PinSymbolDescription
1, 173.3VPower supply (3.3V)
2, 45VPower supply (5V)
3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40NCNC
6, 9, 14, 20, 25, 30, 34, 39GNDGround
11DRDYADS1256 data ready output, low active
12RESETADS1256 reset input
13PDWNADS1256 sync/power off input, low active
15CS0ADS1256 chip select, low active
16CS1DAC8532 chip select, low active
19DINSPI data input
21DOUTSPI data output
23SCKSPI clock
31, 33, 35, 37GPIOextend to sensor interface

KÍCH THƯỚC






TÀI LIỆU THAM KHẢO


Hướng dẫn kỹ thuật của pivietnam.com.vn:

Hướng dẫn kỹ thuật của Waveshare : High-Precision AD-DA Board
