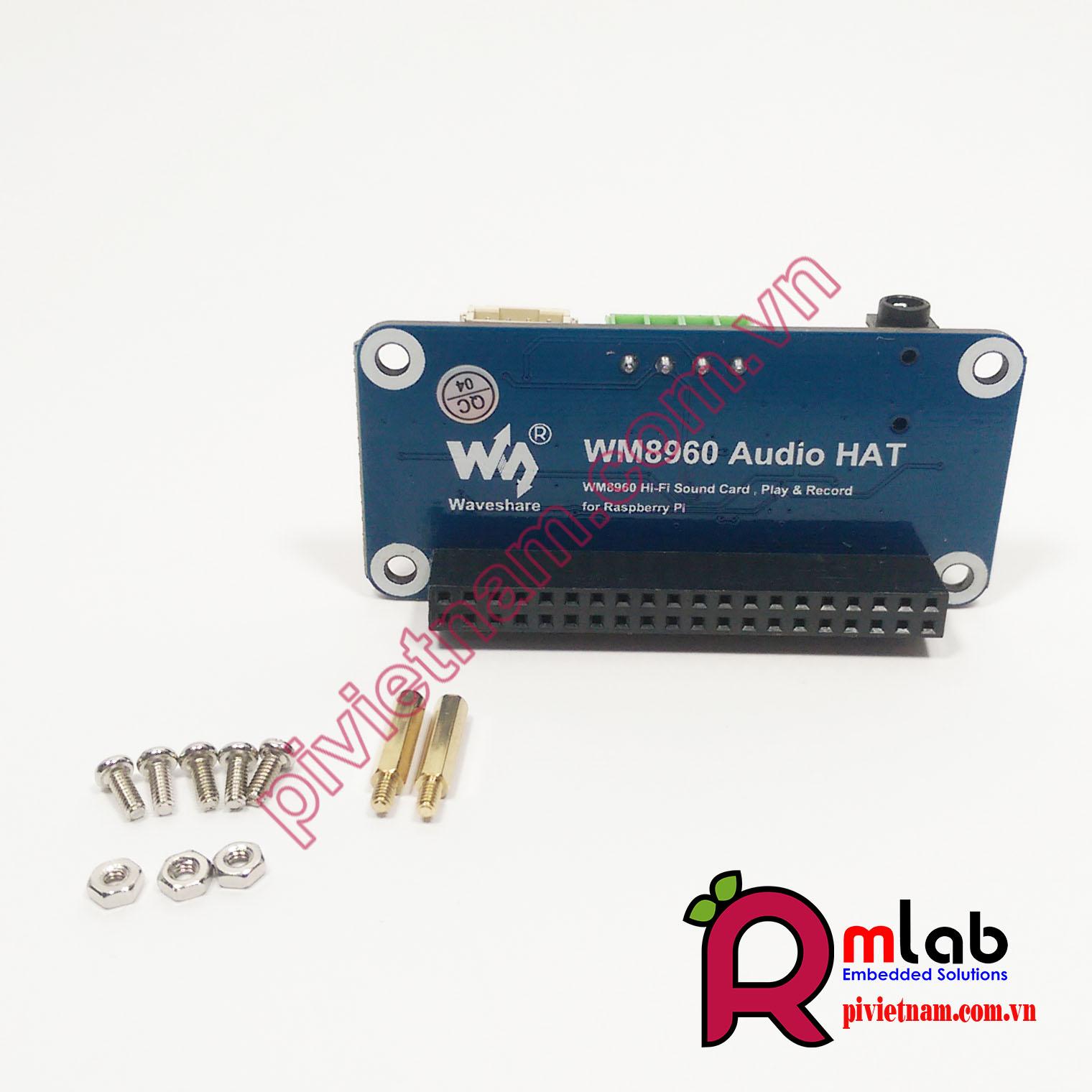

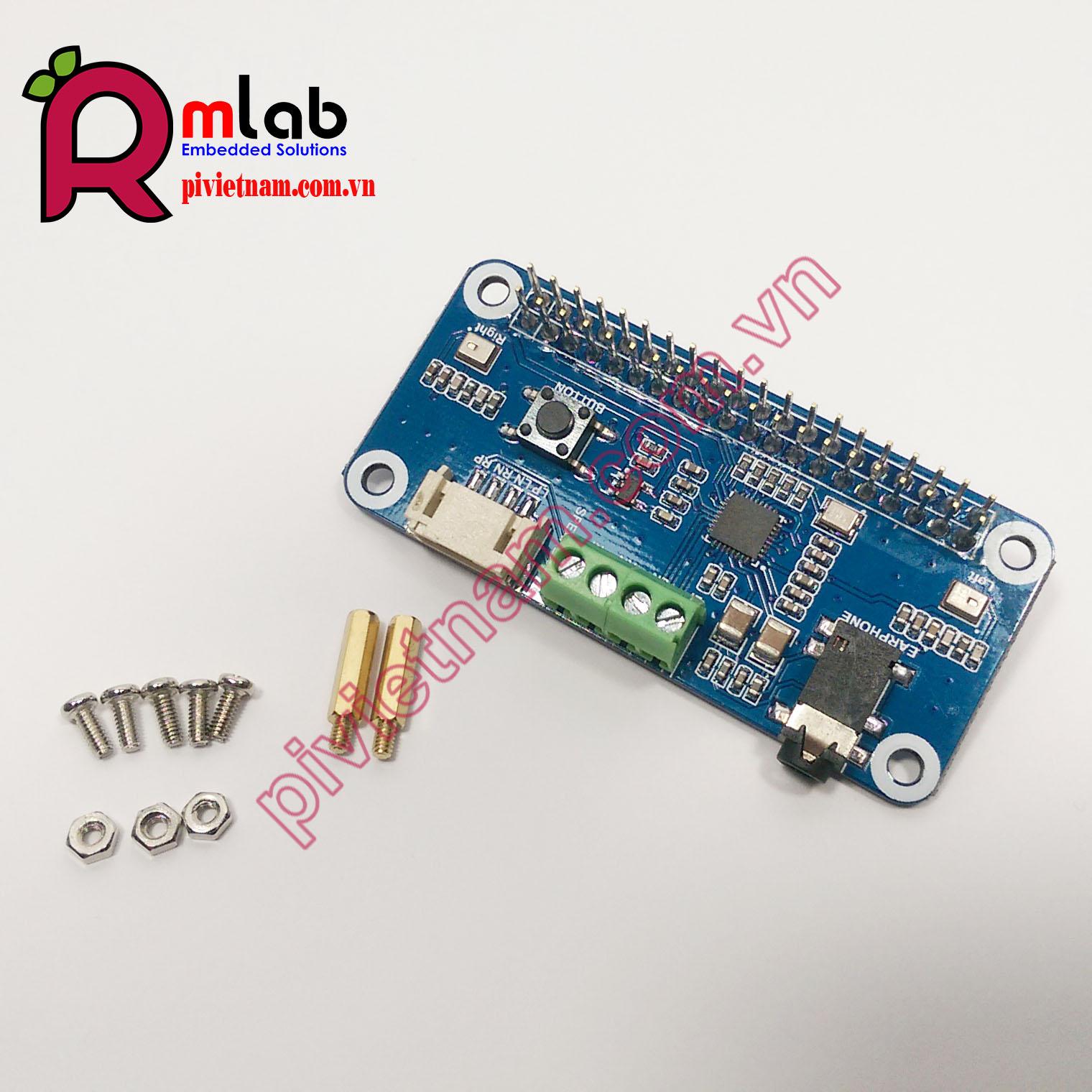

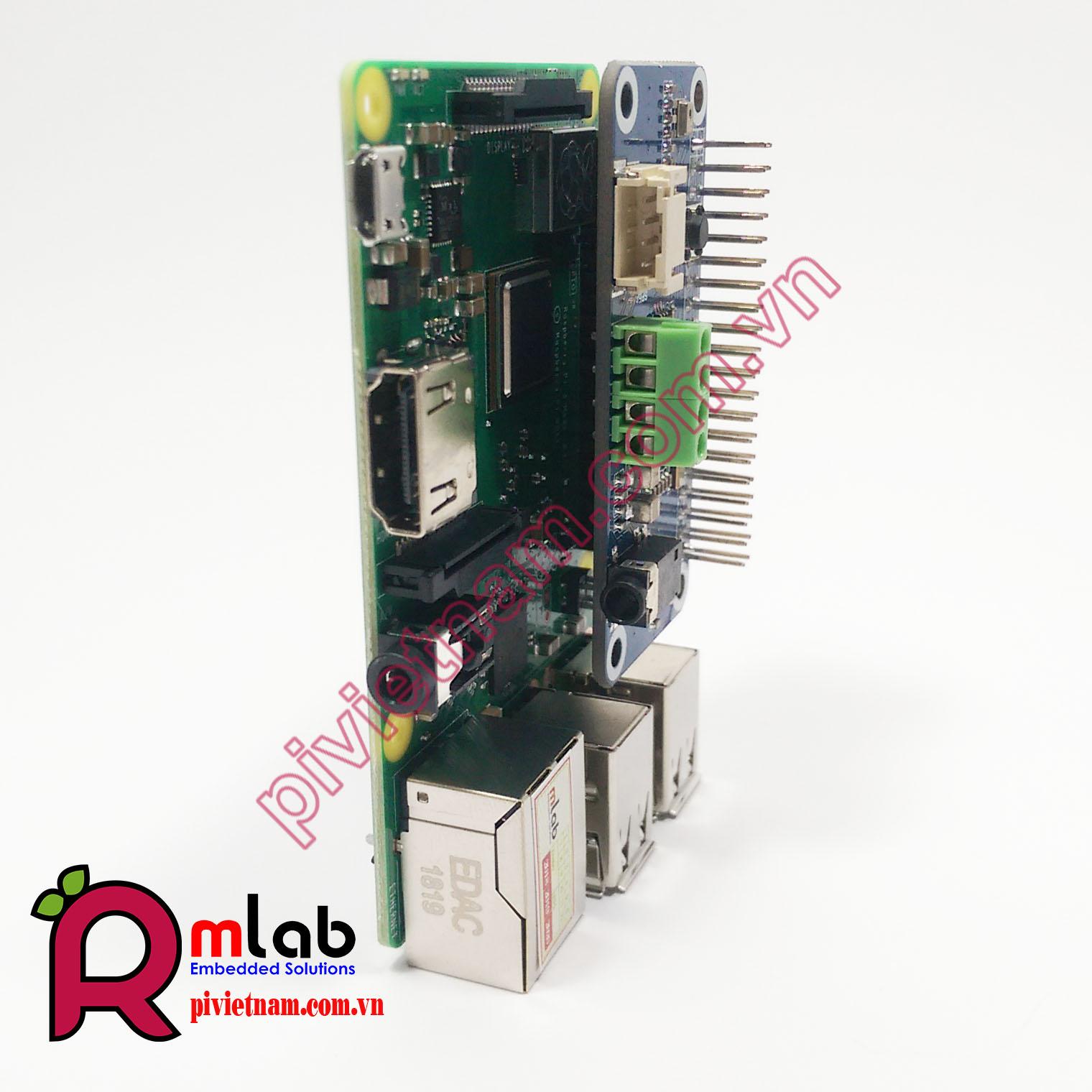

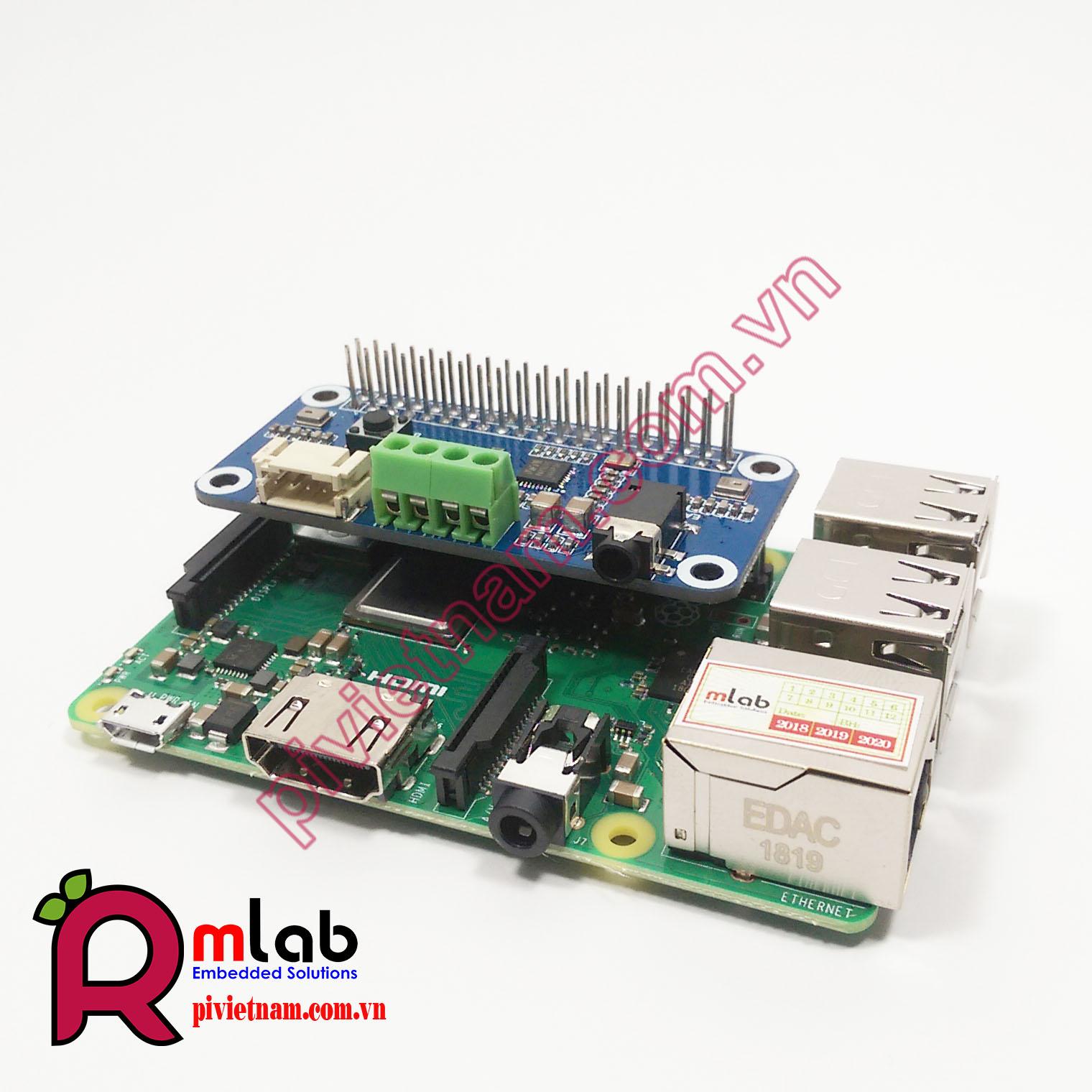

Card âm thanh Hi-Fi WM8960 cho Raspberry Pi, CODEC âm thanh nổi, phát / thu
Card âm thanh HAT này được thiết kế cho Raspberry Pi, tiêu tốn năng lượng thấp, hỗ trợ việc mã hóa/giải mã âm thanh nổi, tính năng phát, thu Hi-Fi. Hơn nữa, nó có thể trực tiếp kết nối với loa để phát nhạc.
ĐẶC ĐIỂM, TÍNH NĂNG

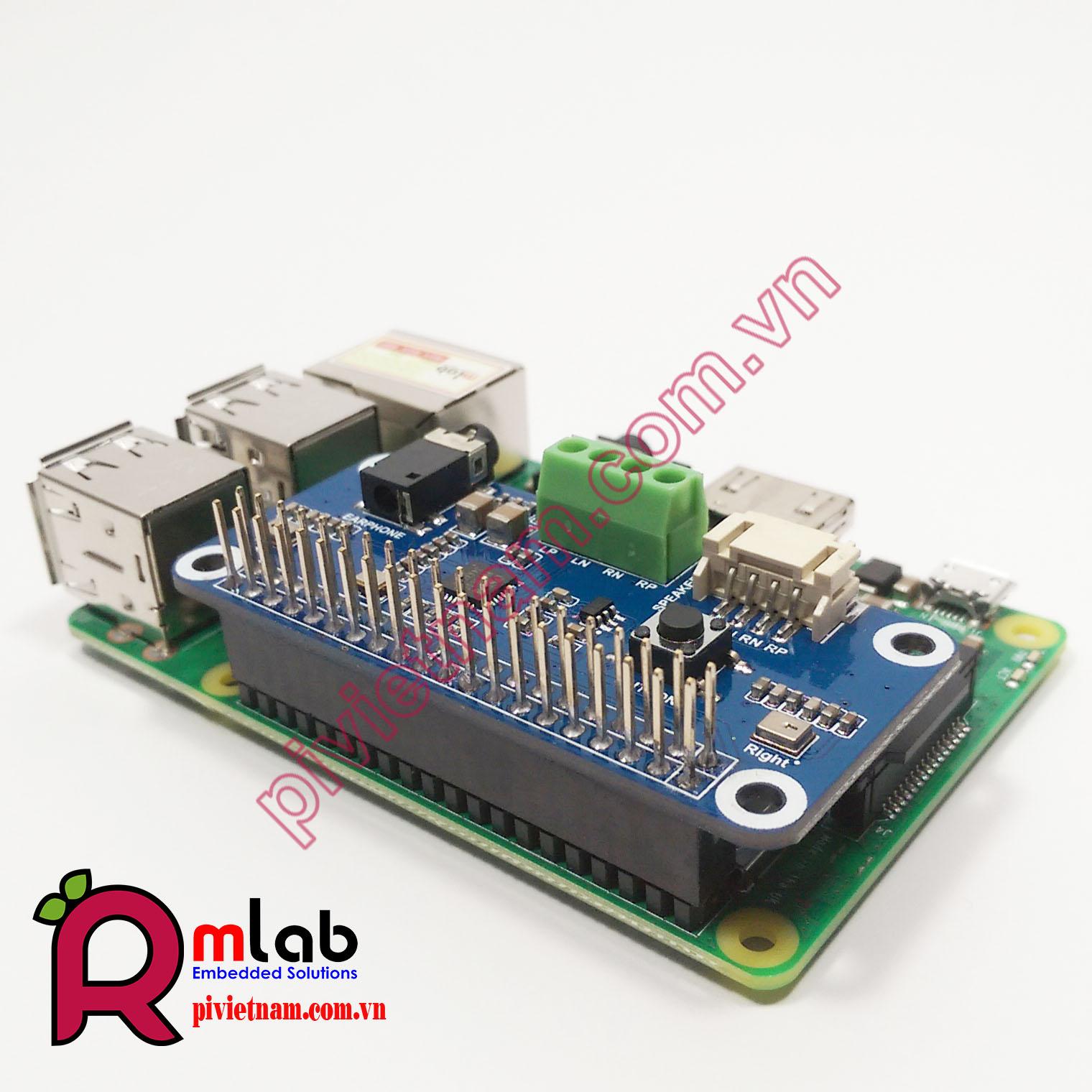

+ Kết nối Raspberry Pi, tương thích với Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
+ Tích hợp mã hóa/giải mã âm thanh nổi năng lượng thấp WM8960, giao tiếp qua giao diện I2S.
+ Tích hợp Micro MEMS silicon chất lượng cao, hỗ trợ việc thu hai kênh trái & phải, chất lượng âm thanh tốt.
+ Giắc cắm tai nghe chuẩn 3,5mm trên bo mạch, phát nhạc qua tai nghe ngoài

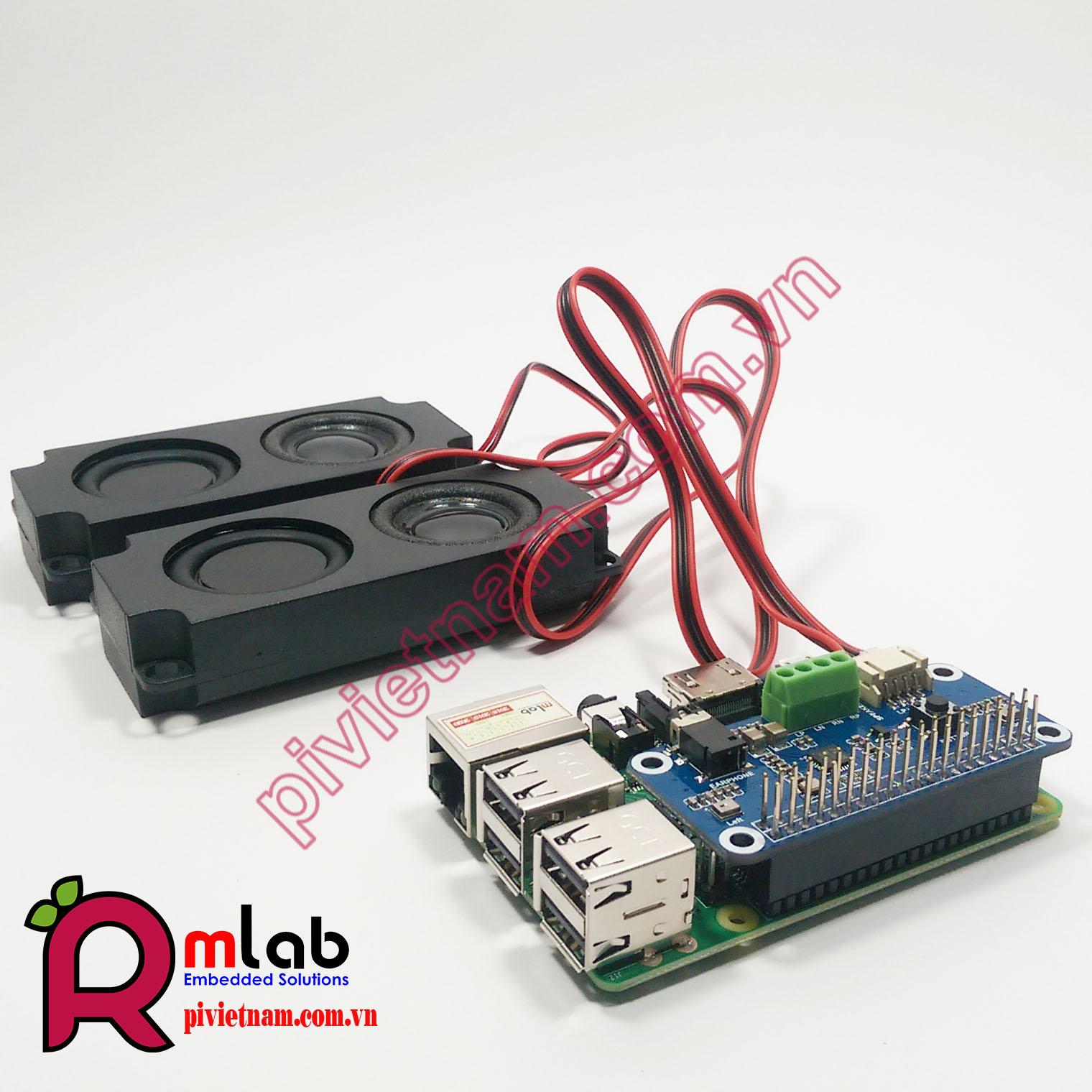

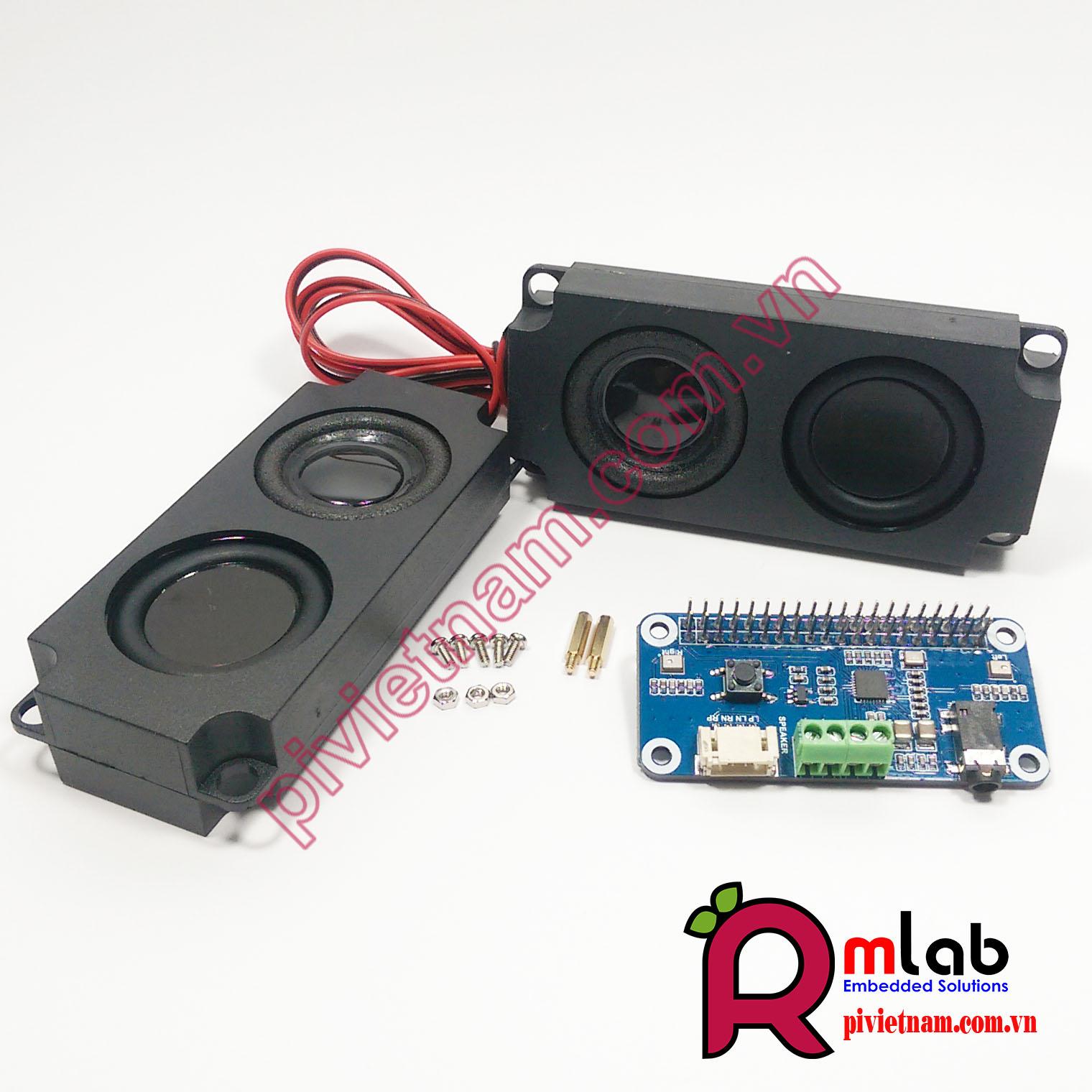

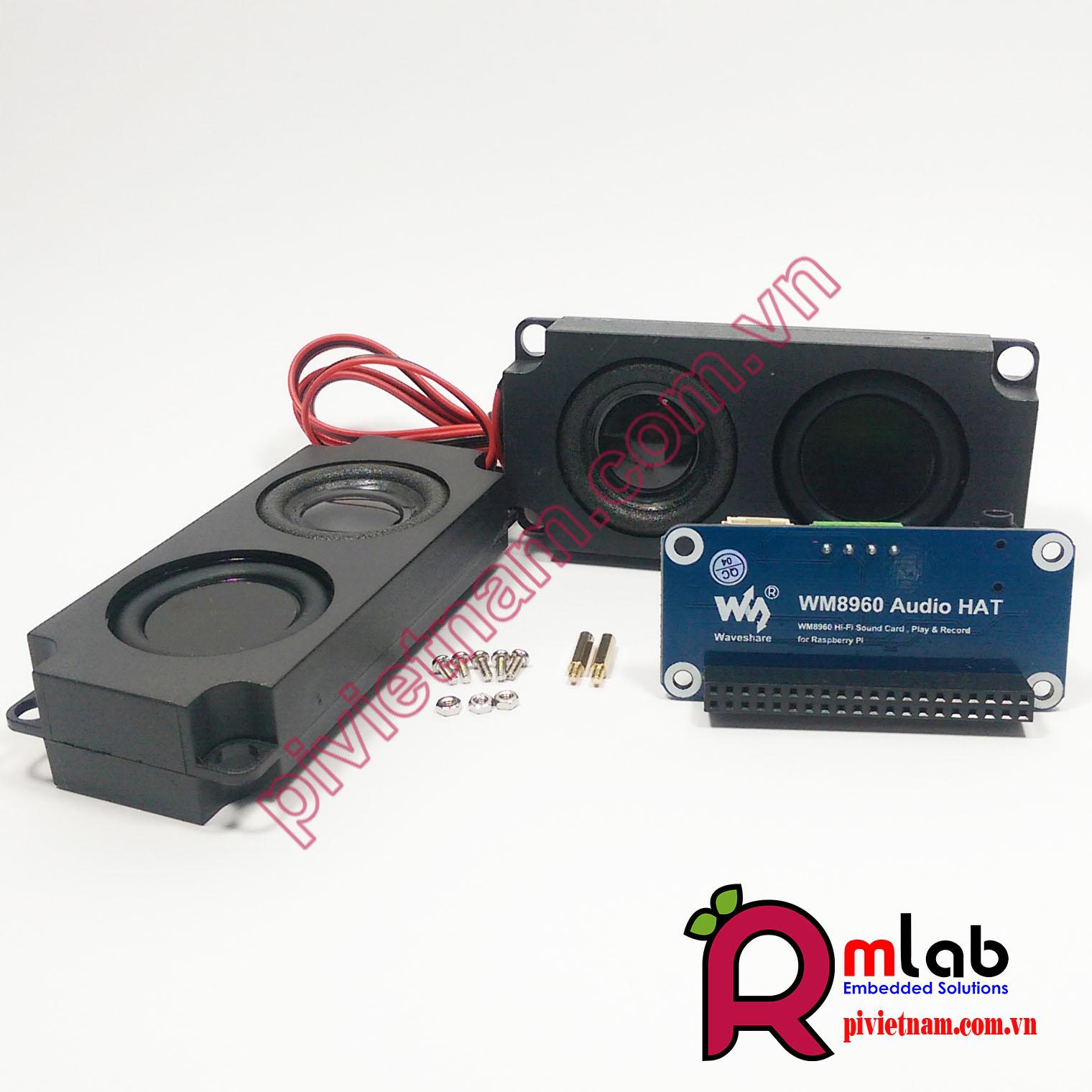

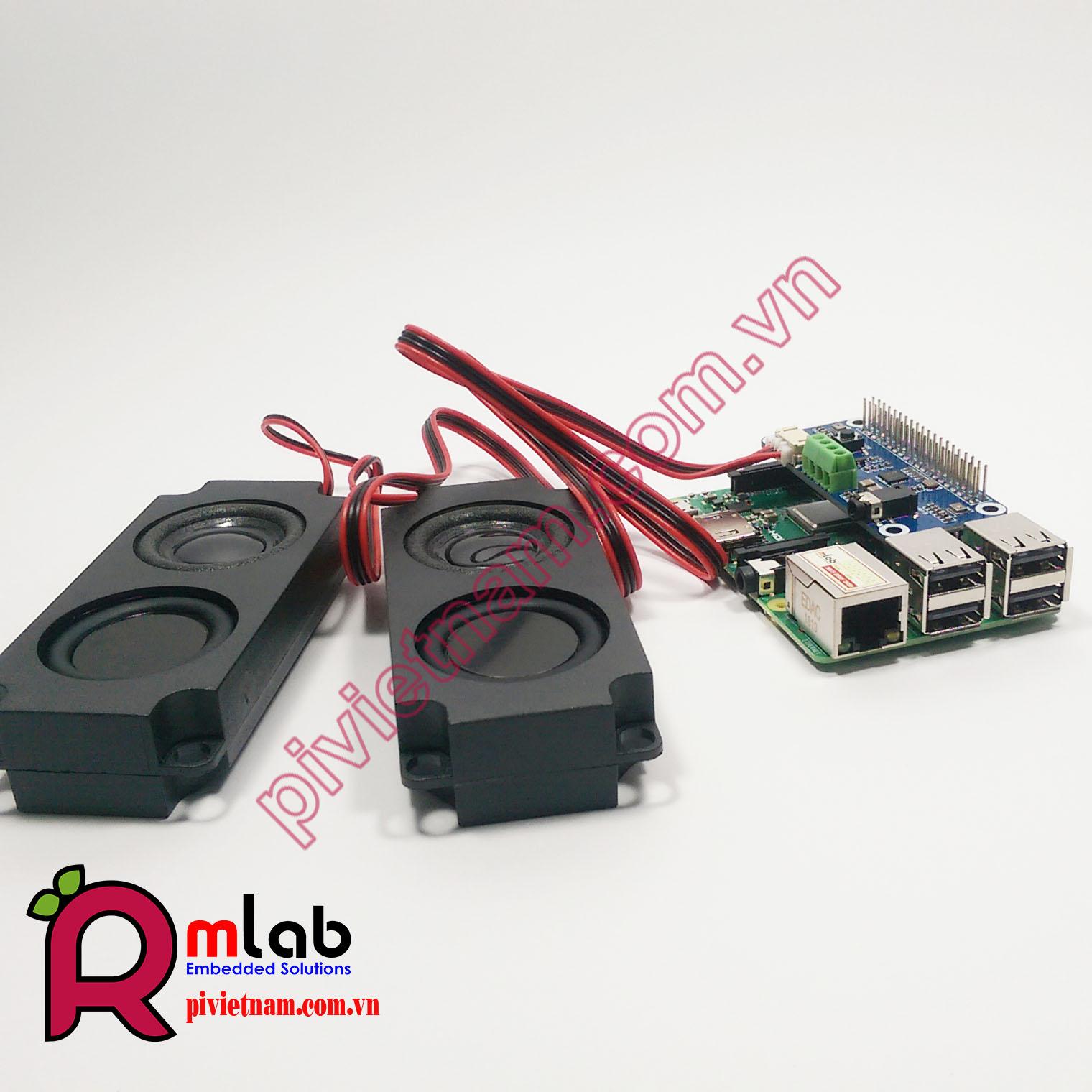

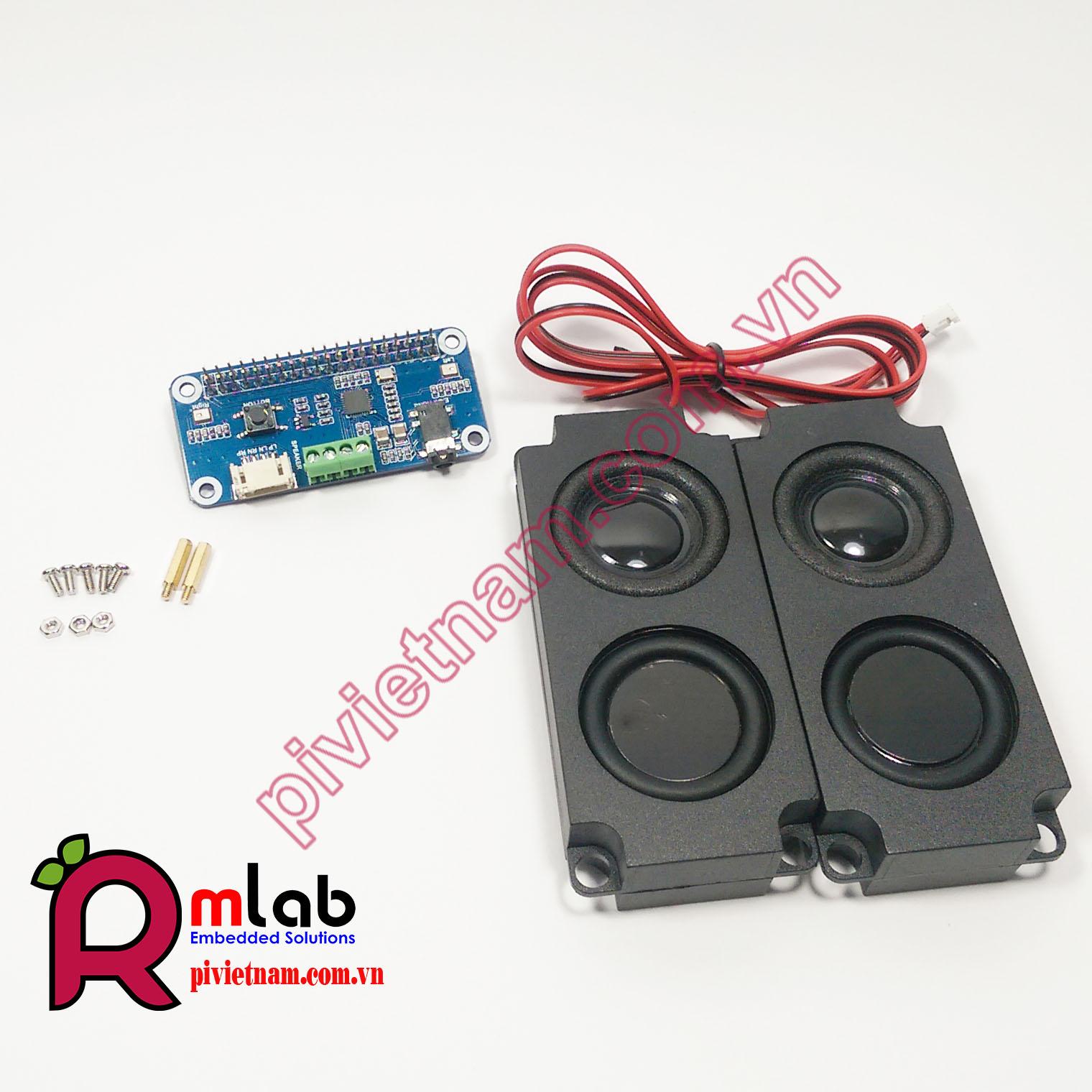

+ Giao diện loa kênh đôi trên bo mạch, trực tiếp điều khiển loa (directly drives speakers)
+ Hỗ trợ hiệu ứng âm thanh nổi, 3D surrounding, etc.
+ Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (python demo code for playing / recording)
THÔNG SỐ KỸ THUẬT
+ CODEC: WM8960
+ Nguồn cung cấp: 5V
+ Điện áp logic: 3.3V
+ Giao diện điều khiển: I2C
+ Giao diện âm thanh: I2S
+ Tỷ số nhiễu tín hiệu của DAC (DAC signal-noise ratio): 98dB
+ Tỷ số nhiễu tín hiệu của ADC (ADC signal-noise ratio): 94dB
+ Công suất đầu ra cho jack 3.5: 40mW (16Ω@3.3V)
+ Công suất đầu ra cho loa: 1W mỗi kênh (8Ω BTL)
KÍCH THƯỚC
TÀI LIỆU THAM KHẢO
PIVIETNAM.COM.VN : Hướng dẫn cấu hình cho card âm thanh WM8960
